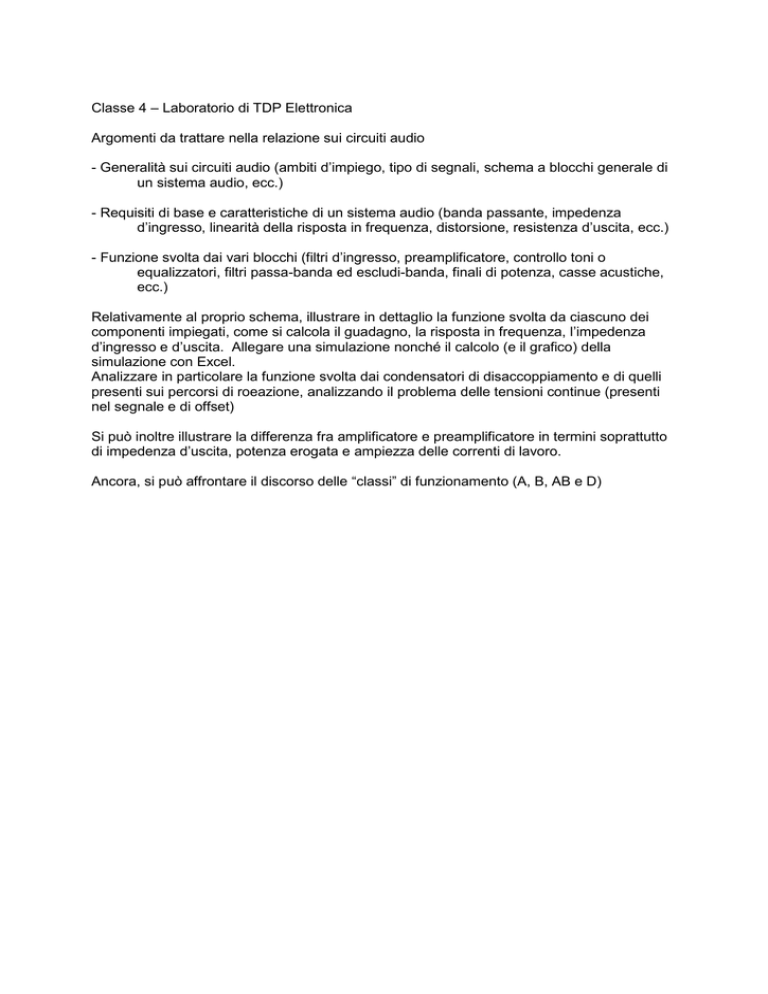

Classe 4 – Laboratorio di TDP Elettronica
Argomenti da trattare nella relazione sui circuiti audio
- Generalità sui circuiti audio (ambiti d’impiego, tipo di segnali, schema a blocchi generale di
un sistema audio, ecc.)
- Requisiti di base e caratteristiche di un sistema audio (banda passante, impedenza
d’ingresso, linearità della risposta in frequenza, distorsione, resistenza d’uscita, ecc.)
- Funzione svolta dai vari blocchi (filtri d’ingresso, preamplificatore, controllo toni o
equalizzatori, filtri passa-banda ed escludi-banda, finali di potenza, casse acustiche,
ecc.)
Relativamente al proprio schema, illustrare in dettaglio la funzione svolta da ciascuno dei
componenti impiegati, come si calcola il guadagno, la risposta in frequenza, l’impedenza
d’ingresso e d’uscita. Allegare una simulazione nonché il calcolo (e il grafico) della
simulazione con Excel.
Analizzare in particolare la funzione svolta dai condensatori di disaccoppiamento e di quelli
presenti sui percorsi di roeazione, analizzando il problema delle tensioni continue (presenti
nel segnale e di offset)
Si può inoltre illustrare la differenza fra amplificatore e preamplificatore in termini soprattutto
di impedenza d’uscita, potenza erogata e ampiezza delle correnti di lavoro.
Ancora, si può affrontare il discorso delle “classi” di funzionamento (A, B, AB e D)
