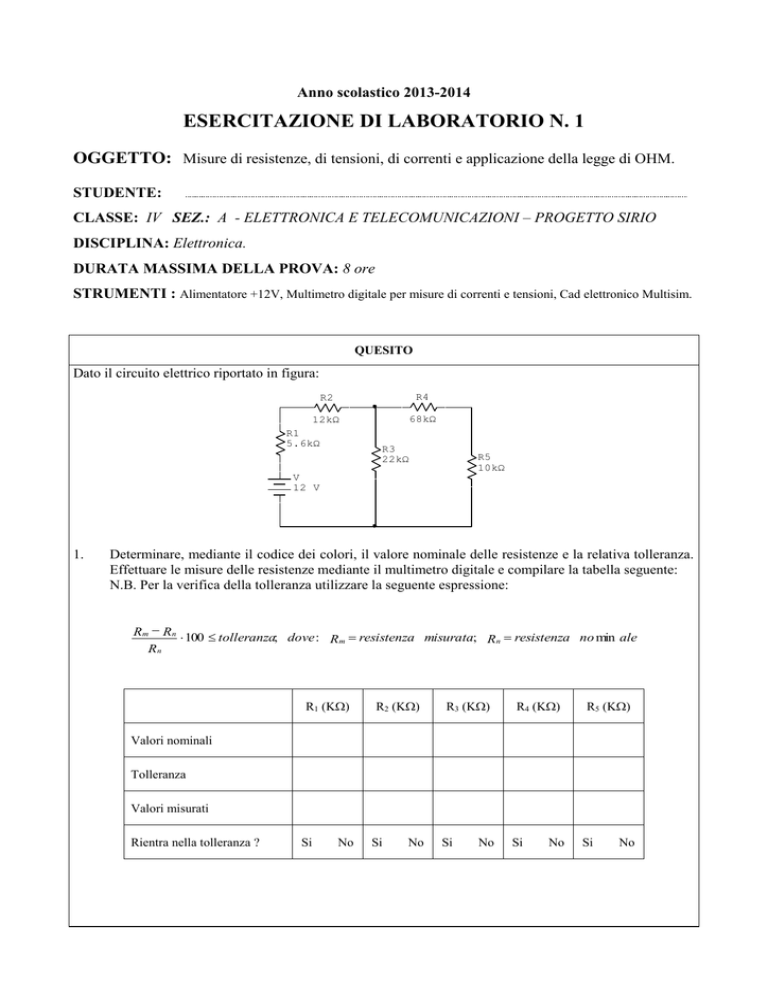

Anno scolastico 2013-2014 ESERCITAZIONE DI LABORATORIO N. 1 OGGETTO: Misure di resistenze, di tensioni, di correnti e applicazione della legge di OHM. STUDENTE: CLASSE: IV SEZ.: A - ELETTRONICA E TELECOMUNICAZIONI – PROGETTO SIRIO DISCIPLINA: Elettronica. DURATA MASSIMA DELLA PROVA: 8 ore STRUMENTI : Alimentatore +12V, Multimetro digitale per misure di correnti e tensioni, Cad elettronico Multisim. QUESITO Dato il circuito elettrico riportato in figura: R4 R2 12kΩ R1 5.6kΩ 68kΩ R3 22kΩ R5 10kΩ V 12 V 1. Determinare, mediante il codice dei colori, il valore nominale delle resistenze e la relativa tolleranza. Effettuare le misure delle resistenze mediante il multimetro digitale e compilare la tabella seguente: N.B. Per la verifica della tolleranza utilizzare la seguente espressione: Rm Rn 100 tolleranza; dove : Rm resistenza misurata; Rn resistenza no min ale Rn R1 (K) R2 (K) R3 (K) R4 (K) R5 (K) Valori nominali Tolleranza Valori misurati Rientra nella tolleranza ? Si No Si No Si No Si No Si No 2. Realizzare il circuito elettrico sulla bread-board e verificare sperimentalmente il valore della resistenza equivalente Req ,vista dal generatore, in modo indiretto applicando la legge di Ohm, misurando la tensione e la corrente erogata dal generatore. Confrontare la R eq così determinata con quella calcolata direttamente sul circuito, considerando prima i valori nominali e poi quelli misurati delle resistenze. Resistenza equivalente calcolata considerando i valori nominali delle resistenze Resistenza equivalente calcolata considerando i valori misurati delle resistenze Resistenza equivalente determinata sperimentalmente R1eq (K) R2eq (K) R3eq (K) N.B.: R3eq = Vm/Im dove Vm è la tensione misurata ai capi del generatore e Im è la corrente erogata dal generatore. Effettuare, inoltre, la misura delle d.d.p. ai capi di tutte le resistenze. VR1 (V) VR2 (V) VR3 (V) VR4 (V) 3. Effettuare la simulazione del circuito elettrico in ambiente Multisim. 4. Consegnare la relazione su supporto cartaceo e/o in formato elettronico. VR5 (V)
