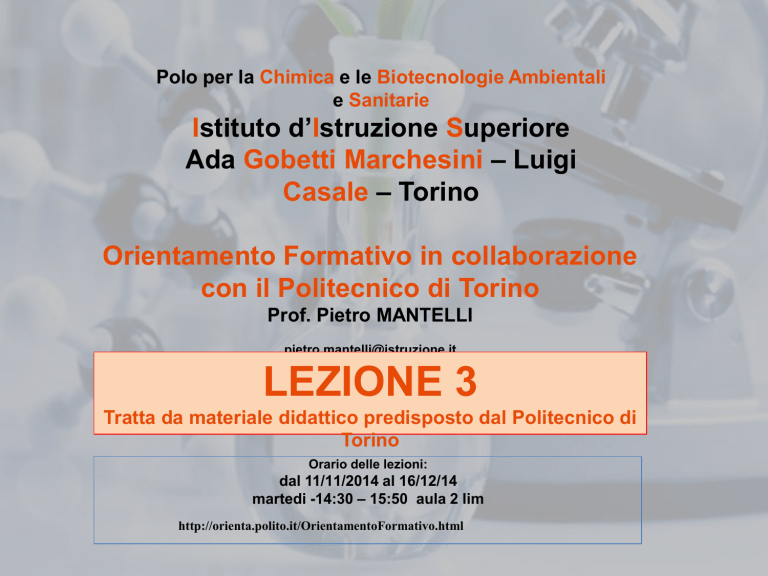

Polo per la Chimica e le Biotecnologie Ambientali
e Sanitarie
Istituto d’Istruzione Superiore
Ada Gobetti Marchesini – Luigi
Casale – Torino
Orientamento Formativo in collaborazione
con il Politecnico di Torino
Prof. Pietro MANTELLI
[email protected]
LEZIONE 3
Tratta da materiale didattico predisposto dal Politecnico di
Torino
Orario delle lezioni:
dal 11/11/2014 al 16/12/14
martedi -14:30 – 15:50 aula 2 lim
http://orienta.polito.it/OrientamentoFormativo.html
PIANO INCLINATO
La massa m scivola su un piano scabro, inclinato di
un angolo rispetto al livello orizzontale. Sapendo
che la massa inizia a scivolare partendo dal punto
A, posto ad altezza h rispetto all’orizzontale, con
velocità iniziale v0 (parallela al piano), calcolare:
1. l’accelerazione lungo il piano inclinato,
2. la velocità lungo il piano inclinato,
3. la velocità finale (in B).
y
x
v0
A
m
h
vB
B
AB
h
sin
C
Diagramma di corpo libero
Un diagramma di corpo libero è la rappresentazione
schematica delle forze agenti su di un corpo libero,
utilizzata spesso in fisica e ingegneria. Questo tipo di
diagramma può semplificare la comprensione delle
forze e dei movimenti agenti su di un corpo, e
suggerire i concetti adeguati da applicare per
risolvere le equazioni del moto.
Approccio dinamico: PRINCIPI DELLA DINAMICA
Approccio energetico: PRINCIPIO DI CONSERVAZIONE DELL’ENERGIA
3
Scomposizione della FORZA PESO
componente tangente (parallela)
e componente normale (perpendicolare)
y
m
Pt mgsin
Pt
x
Pn mgcos
A
h
Pn
C
B
P
FORZA RISULTANTE
y
m
Pt mgsin
x
Fd = m d N = m d mgcosJ
Pt
Pn mgcos
A
h
Pn
C
B
P
å F = P + N + m d N = ma
mgsin J - m d mg cosJ = ma x
mg cosJ - N = ma y = 0
FORZA RISULTANTE
y
m
A
x
h
C
B
å F = P + N + m d N = ma
mgsin J - m d mg cosJ = ma x
mg cosJ - N = ma y = 0
ACCELERAZIONE
å F = P + N + m d N = ma
mgsin J - m d mg cosJ = ma x
mg cosJ - N = ma y = 0
a x = g(sin J - m d cosJ )
ay = 0
la componente tangenziale ax non è mai nulla
la componente normale ay è sempre nulla.
L’accelerazione NON dipende dalla massa.
IL MOTO E’ UNIFORMEMENTE ACCELERATO
RISPOSTA ALLA DOMANDA 1
7
VELOCITA’
IL MOTO E’ UNIFORMEMENTE ACCELERATO
v2 = v02 + 2ax
v = v0 + at
a = g(sin J - m d cosJ )
x=
v = v + 2gh(1- md cot J )
cot J =
2
0
la velocità è una funzione crescente con l’altezza
la velocità è proporzionale al tempo.
RISPOSTA ALLA DOMANDA 2-3
cosJ
sin J
velocità
2
h
sin J
v0
altezza
8
Casi limite
a = g(sin J - m d cosJ )
In assenza di attrito:
Piano verticale:
x=
h
sin J
h
a = gsin J = g
x
a=g
a = -gm d
Piano orizzontale:
v = v + 2gh(1- md cot J )
2
0
In assenza di attrito o su piano verticale:
Piano orizzontale:
v2 = v02 + 2gh
v2 = v02 - 2gmd x
velocità
2
spostamento
Piano orizzontale senza attrito:
v = v0
9
Approccio dinamico: PRINCIPI DELLA DINAMICA
Approccio energetico: PRINCIPIO DI CONSERVAZIONE DELL’ENERGIA
VELOCITA’
La determinazione della velocità, con la quale la massa m si muove
lungo il piano inclinato, è fattibile applicando il teorema dell’energia
cinetica:
Il LAVORO complessivo delle forze applicate alla massa
è uguale
alla VARIAZIONE DI ENERGIA CINETICA K =
1 2
mv
2
1 2 1 2
L = K B - K A = mv B - mv A = DK
2
2
10
Ricordando la definizione di lavoro compiuto da una forza (prodotto
scalare fra forza e spostamento), la determinazione di LAB si riduce
nel caso del piano inclinato al calcolo di due contributi:
─ quello della componente tangenziale della forza peso che,
avendo stessa direzione e verso dello spostamento AB (ϑ=0), ha
segno positivo
h
LP = F × s = mgABsin J = mg
sin J = mgh
sin J
─ quello della forza di attrito dinamico che, essendo antiparallela
con lo spostamento AB (ϑ=180°), ha segno negativo
LFd = F × s = Fd ABsin J = Fd ABsin180° = -Fd AB = -md mgcosJ AB = -md mgcosJ
h
= -md mghcot J
sinJ
Per il teorema dell’energia cinetica, si ricava
L = mgh - md mghcot J = mgh(1- md cot J )
1 2 1 2
mv B - mv A = 2gh(1- md cot J )
2
2
v2 = v02 + 2gh(1- md cot J )
stesso risultato ottenuto con approccio dinamico
11
