Corso di Tecnologie Spaziali – Lezione 9
Sistemi ottici: telescopi
Dr. Emanuele Pace
Lisa Gambicorti
Febbraio 2009
[email protected]
[email protected]

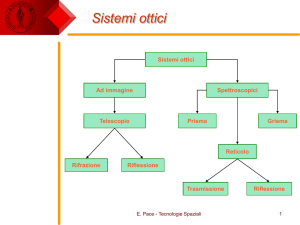

Sistemi ottici
Sistemi ottici
Ad immagine
Spettroscopici
Telescopio
Prisma
Grisma
Reticolo
Rifrazione
Riflessione
Trasmissione
E. Pace - Tecnologie Spaziali
Riflessione
2
Spettroscopia ed imaging
Immagine del Deep Field dell’HST e spettri delle galassie osservate
E. Pace - Tecnologie Spaziali
3
Telescopi
 Le funzioni base di un telescopio, sistema ottico composto di
lenti e specchi, sono
 Ingrandire l’angolo apparente sotteso da oggetti distanti
 Aumentare la quantità di luce che raggiunge l’occhio
dell’osservatore
 Un telescopio, come sistema ottico, viene descritto mediante
l’ottica al primo ordine
 L’ottica al primo ordine tratta i raggi ottici e le immagini vicine
all’asse ottico nella cosiddetta regione parassiale. Nell’ottica
al primo ordine, gli elementi del sistema ottico sono superfici
a simmetria rotazionale, tutte centrate sull’asse ottico, e
infinitamente sottili
 Il disegno ottico di un telescopio è valido per tutte le
lunghezze d’onda ad eccezione di quelle inferiori a 30 nm e
al radio. Nel primo caso si usano telescopi ad incidenza
radente, nel secondo antenne
E. Pace - Tecnologie Spaziali
4
Parametri ottici
D
D = apertura
f = lunghezza focale
E. Pace - Tecnologie Spaziali
5
Parametri ottici
Sistema Diottrico
Sistema Catottrico
im
ob
E. Pace - Tecnologie Spaziali
6
La teoria di Gauss (1841)
Al primo ordine ipotesi semplificative:
• Superficie sferiche di rivoluzione:
z = cy2
•
Legge di Snell linearizzata:
n sin = n"sen  "

n  = n" ”
Raggi paralleli inclinati di  (radianti, <<) convergono nel punto Q:
QF=f  tan   f   (mm)
QF è il piano focale
E. Pace - Tecnologie Spaziali
7
•
La teoria di Gauss al I ordine fissa solo i parametri
principali del sistema ottico e la posizione
dell'immagine
•
non è adeguata a descrivere la qualità dell'immagine
stessa. I parametri cruciali sono la distanza h del
raggio dal vertice V e il suo angolo  con l'asse ottico.
•
Solo se h << raggio di curvatura (raggi parassiali) e
se gli angoli sono piccoli, la teoria gaussiana è
sufficiente.
In generale, l'immagine conterrà aberrazioni
geometriche: un punto sorgente produrrà in
prossimità del piano focale non un punto immagine
ma una volume tridimensionale inviluppato da una
superficie chiamata caustica.
•
E. Pace - Tecnologie Spaziali
8
Parametri ottici
 Rapporto focale. Data la focale f di un sistema ottico
e l’apertura D:
F# = f /D
Il confronto fra rapporti focali diversi viene qualificato
con i termini “lento” e “veloce”.
 Focale:
ob  
specchio
lente sottile
1
1
2


ob im r
1 1
1
1

 n  1    
ob im
 r1 r2 
im 
1 1 1
1
 n  1     
im
 r1 r2  f
r
 f
2
1
1
1


ob im f
E. Pace - Tecnologie Spaziali
9
Parametri ottici
Ingrandimento
im f ob
M  
ob f oc
Focale effettiva
I sistemi ottici hanno in genere più di un elemento ottico.
Due elementi con lunghezza focale f1 ed f2 separati da una
distanza d hanno focale effettiva feff :
f1  f 2
f eff 
f1  f 2  d
E. Pace - Tecnologie Spaziali
10
Invariante ottico
E. Pace - Tecnologie Spaziali
11
Parametri ottici
 Throughput (potere di raccolta della luce) determina la
luminosità dell’immagine o il flusso di fotoni che dall’apertura
raggiungono il piano focale:
I = intensità [ph/s/sr]
dF  I  d  B cos  dS d
B = brillanza [ph/s/cm2/sr]
m
F  2 BdS  cos  sen d  B  sen 2m dS  B m2 dS
0
D
m 
2f
D2 2
T    dS  
f   A
2
4f

2
m
Throughput
dΩ
dS

Mpc
E. Pace - Tecnologie Spaziali
m
f
12
Parametri ottici
 Campo di vista (field of view: FOV). Si ottiene in radianti
dal reciproco di F#, dipende quindi da D ed f
FoV  1 / F #  D / f
 Potere risolutivo. Il potere risolutivo ideale  di un
telescopio è dato dal limite di diffrazione:

risol. angolare
  1.22
risol. lineare
x  f  1.22
D
f
 1.22F #
D
In condizioni reali il potere risolutivo è limitato dal seeing
e in qualche caso dalle dimensioni del pixel che non è
piccolo abbastanza.
E. Pace - Tecnologie Spaziali
13
Disco di Airy
E. Pace - Tecnologie Spaziali
14
Aberrazioni ottiche
 Un sistema ottico di specchi o di lenti sarà dunque in generale
affetto da vari tipi di aberrazioni geometriche, che vengono
dette: aberrazione sferica, curvatura di campo, coma,
astigmatismo, distorsione, e che vedremo tra breve.
 Le lenti hanno una aberrazione in più rispetto all'equivalente a
specchi, cioè il cromatismo, che però puo' essere
minimizzato con una opportuna combinazione di vetri a
diverso indice di rifrazione (doppietti, tripletti, etc.).
 L'importanza delle aberrazioni cresce con il diminuire di F/#
con F/# -3 per l'aberrazione sferica, F/# -2 per il coma, F/# -1
per l'astigmatismo). Per tale motivo nel passato si costruivano
telescopi lunghissimi ed è molto difficile ottenere telescopi di
qualità ottica buona con piccoli F/#
E. Pace - Tecnologie Spaziali
15
 Se la distanza h del raggio dall'asse non è piccola (tali
raggi si dicono marginali), bisogna mantenere le
potenze di y superiori alla seconda.
 Si consideri poi un generico angolo  tra l'asse ottico e
un raggio di luce; l'espansione in serie di Taylor del
sin nella legge di Snell conterrà termini in  ,  3,  5,
…;
 A seconda della potenza cui si lavora, si ha la teoria al
III ordine, al V ordine, e così via. Nei telescopi
astronomici il III ordine è di solito adeguato (ma non è
più vero per la strumentazione ausiliaria, ad es. per gli
spettrografi).
 Siccome  =  (h,), si avranno termini in h3
(aberrazione sferica), h2 (coma), h 2
(astigmatismo),  3 (distorsione, di solito poco
importante nei telescopi).
E. Pace - Tecnologie Spaziali
16
Aberrazioni ottiche
Aberrazione cromatica
1 1
1
 n  1    
f
 r1 r2 
Questo tipo di difetto non è presente nei telescopi riflettori e
nei telescopi catadiottrici è presente in misura irrilevante.
E. Pace - Tecnologie Spaziali
17
Aberrazioni ottiche
Aberrazione sferica
L’aberrazione sferica, presente
in lenti e specchi, è causata
dalla focalizzazione di raggi
paralleli in punti diversi lungo
l’asse ottico: punti fuori asse
sono focalizzati più vicino alla
lente o specchio dei parassiali.
E. Pace - Tecnologie Spaziali
18
Aberrazioni ottiche
Coma
Aberrazione ottica causata dal fatto che i raggi fuori asse non
convergono sul piano focale. Il coma è positivo quando i raggi
fuori asse focalizzano più lontano dall’asse ottico e negativo
quando focalizzano più vicino
E. Pace - Tecnologie Spaziali
19
Aberrazioni ottiche
Astigmatismo
Quando un oggetto fuori asse è focalizzato da una lente sferica,
la naturale asimmetria dà luogo all’astigmatismo. Il sistema
sembra avere due differenti lunghezze focali. L’astigmatismo è
definito come la distanza tra i due fuochi e dipende dalla forma
della lente solo se l’apertura del sistema ottico non è in contatto
con la lente stessa.
E. Pace - Tecnologie Spaziali
20
Tipi di Telescopio
E. Pace - Tecnologie Spaziali
21
Telescopio rifrattore: Diottrico
Limitato per grandi aperture dal peso della lente obiettivo
Aberrazione cromatica
sistemi acromatici
Aberrazione sferica
Coma
Astigmatismo
Modifica della curvatura della lente
Piccoli FOV
Distorsione di campo
E. Pace - Tecnologie Spaziali
22
Afocali
Due tipi fondamentali di telescopi a due lenti o a due specchi.
Questi disegni si riferiscono a telescopi afocali, la focalizzazione
sarà effettuata dall'occhio.
E. Pace - Tecnologie Spaziali
23
Telescopio a riflessione:
Catottrico
 Telescopi basati su specchi o combinazioni di specchi e lenti
(catadiottrici). I principali riflettori sono
 Newtoniano
 Gregoriano
 famiglia dei Cassegrain
 I catadiottrici più usati sono
 Schmidt-Cassegrain
 Maksutov-Cassegrain
 La famiglia dei Cassegrain ha 3 opzioni principali:
 classico
 Dall-Kirkham
 Ritchey-Chretien
E. Pace - Tecnologie Spaziali
24
Un solo specchio, primo fuoco
Da uno specchio parabolico, la luce va al primo fuoco I'1 a cui
come Newton si può aggiungere uno specchio a 45°, che non
introduce aberrazione. Herschel invece preferì una soluzione
fuori-asse (che non ha ostruzione centrale).
E. Pace - Tecnologie Spaziali
25
Tipo Newton
Parabolic primary mirror
Flat secondary mirror
Incoming
light
Newtoniano
primario paraboloide secondario piano
Aberrazione sferica
solo con primario sferico
Astigmatismo
presente a largo campo
Coma
aberrazione dominante non eliminabile
Piccolo campo
Inutilizzabile per progetti spaziali poiché richiedono un piano focale in asse
con il telescopio
E. Pace - Tecnologie Spaziali
26
Tipo Cassegrain
Cassegrain classico raramente usato per strumenti moderni
primario paraboloide e secondario iperboloide
Aberrazione sferica
assente
Coma
Astigmatismo
Presente anche a piccoli campi
Curvatura di campo
E. Pace - Tecnologie Spaziali
concava elevata
27
Tipo Gregoriano
Gregoriano
ottimale per l’uso degli oculari
primario paraboloide secondario ellissoide convesso
Aberrazione sferica
Coma
Astigmatismo
Curvatura di campo
assente
possibile correggerlo con la curvatura degli specchi
eliminabile solo con l’uso di oculari
convessa
E. Pace - Tecnologie Spaziali
28
Esempio di Cassegrain
67
E. Pace - Tecnologie Spaziali
29
Tipo Ritchey-Chretien
Ritchey-Chretien
adatto per grandi FOV, ma difficile fare rapporti focali più lenti di f/8
primario e secondario iperboloidi
Aberrazione sferica
Coma
Astigmatismo
Curvatura di campo
assente
assente
presente e limitante ad aperture angolari > 0.7°
concava, la più elevata della famiglia
E. Pace - Tecnologie Spaziali
30
Cassegrain e gregoriano
Gregoriano
ottimale per l’uso degli oculari
primario paraboloide secondario ellissoide convesso
Aberrazione sferica
Coma
Astigmatismo
Curvatura di campo
Cassegrain classico
raramente usato per strumenti moderni
primario paraboloide e secondario iperboloide
Aberrazione sferica
Coma
Astigmatismo
Curvatura di campo
Dall-Kirkham
assente
Presente anche a piccoli campi
concava elevata
adatto per piccoli FOV
primario ellissoide e secondario sferico
Aberrazione sferica
Coma
Astigmatismo
Curvatura di campo
Ritchey-Chretien
assente
possibile correggerlo con la curvatura degli specchi
eliminabile solo con l’uso di oculari
convessa
assente
presente anche a piccoli campi
presente
concava
adatto per grandi FOV, ma difficile fare rapporti focali più lenti di f/8
primario e secondario iperboloidi
Aberrazione sferica
Coma
Astigmatismo
Curvatura di campo
assente
assente
presente e limitante ad aperture angolari > 0.7°
concava, la più elevata della famiglia
E. Pace - Tecnologie Spaziali
31
Il telescopio Schmidt
Schmidt
adatto per grandi FOV, raggiunge 6° ( ≈ 0.1 radiante)
primario sferico, lente correttrice con superficie di 4 grado
Aberrazione sferica
assente
Coma
Astigmatismo
assente
assente
Superficie focale convessa verso il primario
E. Pace - Tecnologie Spaziali
32
Riflettori-rifrattori: Catadiottrici
Schmidt-Cassegrain
Maksutov-Cassegrain
E. Pace - Tecnologie Spaziali
33
Catadiottrici
Schmidt-Cassegrain
Aberrazione sferica
Coma
primario sferico secondario sferico o asferico
menisco di Schmidt per correggere l’aberrazione sferica
assente
Astigmatismo
presente, ma eliminabile con secondario asferico
o allontanando la lente di Schmidt dal secondario
Curvatura di campo
molto elevata
Maksutov-Cassegrain
primario sferico secondario sferico convesso
menisco di Maksutov per correggere l’aberrazione sferica
Molti disegni ottici che giocano sui ‘gradi di libertà’ per correggere coma,
astigmatismo, aberrazione cromatica
E. Pace - Tecnologie Spaziali
34
Specchi per il visibile
 Materiali ‘Zero Expansion’ – Materiali come AstroSitall, Zerodur, o ULE vengono utilizzati come substrato
per specchi poiché non hanno espansione termica
rilevante alle temperature a cui opera un telescopio
normalmente.
 Lavorazione – Si utilizza il ‘polishing’ ovvero la
levigazione mediante polveri di diamante di dimensioni
sempre più piccole (fino ad alcuni micron) diluite in
acqua. La tecnica moderna è computerizzata. Gli errori
sulla forma delle ottiche sono dell’ordine di λ/20 o λ/25.
 Misura dell’errore – La misura dell’errore di forma si fa
con il metodo interferometrico, analizzando le frange
prodotte per confronto con una superficie campione e
illuminando con lampade al sodio (λ=586 nm).
E. Pace - Tecnologie Spaziali
35
Telescopio spaziale
E. Pace - Tecnologie Spaziali
36
Telescopio ottico spaziale: HST
E. Pace - Tecnologie Spaziali
37
HST
•2,4 m di diametro in configurazione Ritchey-Chretien
•Le osservazioni dall'ultravioletto all'infrarosso (115 nm – 1 mm)
E. Pace - Tecnologie Spaziali
38
HST: aberrazione sferica
Aberrazione sferica
1993 Missione spaziale Shuttle Endeavour:
Correzione: COSTAR
Nuova camera: WFC2
E. Pace - Tecnologie Spaziali
39
HST: mission 2
1993 Servicing Mission 1
 WFPC2 - Wide Field Planetary Camera 2 - Secondgeneration imaging camera. WFPC2 is an upgraded
version of WF/PC (1) which includes corrective
optics and improved detectors.
 COSTAR - Corrective Optics Space Telescope Axial
Replacement - Second-generation corrective optics.
COSTAR is not an actual instrument. It consists of
mirrors which refocus the abbreviated light from
Hubble's optical system for first-generation
instruments. Only FOC utilizes its services today.
E. Pace - Tecnologie Spaziali
http://hubble.nasa.gov/technology/instruments.php
40
HST - L'aberrazione sferica del primario
L'HST lavora solo in configurazione RC, a due specchi. Tuttavia lo
specchio primario era affetto da severa aberrazione sferica.
Quando lo si scoprì, venne piazzato un correttore (COSTAR) dopo
il fuoco RC, grazie alla accessibilità dell'orbita bassa. Gli strumenti
di seconda e terza generazione hanno la correzione al loro
interno.
E. Pace - Tecnologie Spaziali
41
HST - L'aberrazione sferica del primario
 15% dell’encircled energy era in 0.2”, l’85% era in 1.4”
 Aberrazione sferica: differenza di 38 mm nella messa a
fuoco delle regioni centrali rispetto alle esterne
 Problema dovuto alla lavorazione dell’ottica che aveva
modificato la curvatura
 La NASA non aveva MAI (!) fatto test ottici sulle due
ottiche, primaria e secondaria, insieme
 Soluzione: COSTAR (Corrective Optics STAR)
 STAR (Space Telescope Axial Replacement) era uno
strumento “dummy” usato durante i test a terra
 COSTAR veniva introdotto prima degli strumenti di
piano focale per correggere gli effetti dovuti
all’aberrazione sferica
E. Pace - Tecnologie Spaziali
42
WSO instrument
The WSO/UV S/C
E. Pace - Tecnologie Spaziali
43
WSO instrument
Primary Mirror Unit
Optical Bench Mounting Unit
Imager Unit
Optical Bench
Guiding Sensor
Summary of the Spectrum-UV/WSO-UV Space complex and its components
E. Pace - Tecnologie Spaziali
44
WSO telescope
Primary mirror
1700 mm
Secondary
mirror
•
Effective Focal
planeX 30’
148 mm
400 mm
Optical System
Ritchey-Chretien aplanatic ( no sherical and coma aberration)
Aperture diameter
1700 mm
Telescope f-number
10.0
FOV
30’ (150 mm in diameter)
Wavelength range
100-310 nm (+visible)
Primary Wavelength
200 nm
Optical quality
Diffraction optics at the FOV center
Mass
1570 kg (1600 with adapter truss)
Size
5.67x2.30 m (transport)
8.43x2.3 m (operational)
E. Pace - Tecnologie Spaziali
45
Esempio: HERSCHEL
 Missione solare HElium Resonant Scattering from
HELiosphere
 Immagini del sole nell’EUV
 Coronografo nel VIS/EUV
 Volo previsto per il 2009 da White Sands
Obiettivo principale della missione:
Osservare il Sole alla riga di emissione dell’He
ionizzato (30.4 nm), in particolare nella corona fino a 2
raggi solari
E. Pace - Tecnologie Spaziali
46
UVC – HERSCHEL
E. Pace - Tecnologie Spaziali
47
Disegno ottico di UVC - HERSCHEL
Gregoriano
E. Pace - Tecnologie Spaziali
48
Riflettività nei raggi X
E. Pace - Tecnologie Spaziali
49
Telescopi a raggi X
Wolter dimostrò il funzionamento
di questi specchi nel 1951 per
applicazioni alla microscopia
E. Pace - Tecnologie Spaziali
50
Telescopi a raggi X
I primi ad usarli per l’astronomia furono Giacconi e Rossi nel 1960
E. Pace - Tecnologie Spaziali
51
XMM
E. Pace - Tecnologie Spaziali
52
Telescopio per raggi X
Specchi Wolter I coassiali
XMM – Newton
E. Pace - Tecnologie Spaziali
53
Specchi per raggi X
a) Mandrino superpulito In Al rivestito di 0.1 mm Ni, depositato
sull’alluminio attraverso un processo chimico (Kanigen©). Il
mandrino così preparato viene sagomato fino a ottenere il
profilo parabolico-iperbolico desiderato. Quindi è sottoposto a
un processo di superpulitura per raggiungere una rugosità
superficiale < 0,5 nm.
b) Deposizione dell’oro. Il mandrino
viene inserito in un crogiuolo dove
viene depositato l’oro da evaporare.
L’oro
viene
evaporato
per
bombardamento di elettroni, fino a
formare uno strato di circa 100 nm.
E. Pace - Tecnologie Spaziali
54
Specchi per raggi X
c) Il rivestimento di nichel. Lo strato di oro è
rivestito di un ulteriore strato di nichel attraverso un
bagno elettrolitico fino al raggiungimento dello
spessore desiderato (0,1 – 1,0 mm).
d) Lo specchio sul mandrino. È lo strato d’oro
rinforzato da quello di nickel che costituisce lo
specchio. La superficie d’oro ha la funzione di
riflettere i raggi X. Il rivestimento di nichel
depositato attraverso il bagno elettrolitico serve a
dare consistenza meccanica al sottile strato di
metallo prezioso.
e) La separazione dello specchio. La separazione è
ottenuta raffreddando quest’ultimo: infatti il coefficiente
di espansione termica dell’alluminio è circa il doppio di
quello del nickel e con il raffreddamento si crea una
piccola intercapedine che permette la separazione dello
specchio. Le superfici così ottenute hanno una
curvatura perfetta, con micro-rugosità < 0,5 nm. Ciò
permette di ottenere immagini X con risoluzione simile
a quelle ottiche.
E. Pace - Tecnologie Spaziali
55
Riferimenti
 Lisa Gambicorti
CNR-Istituto Nazionale di Ottica Applicata
e-mail:
[email protected]
tel:
0552308265
Dip.di Astronomia e Scienza dello Spazio
e-mail:
[email protected]
tel:
0552307616
E. Pace - Tecnologie Spaziali
56
