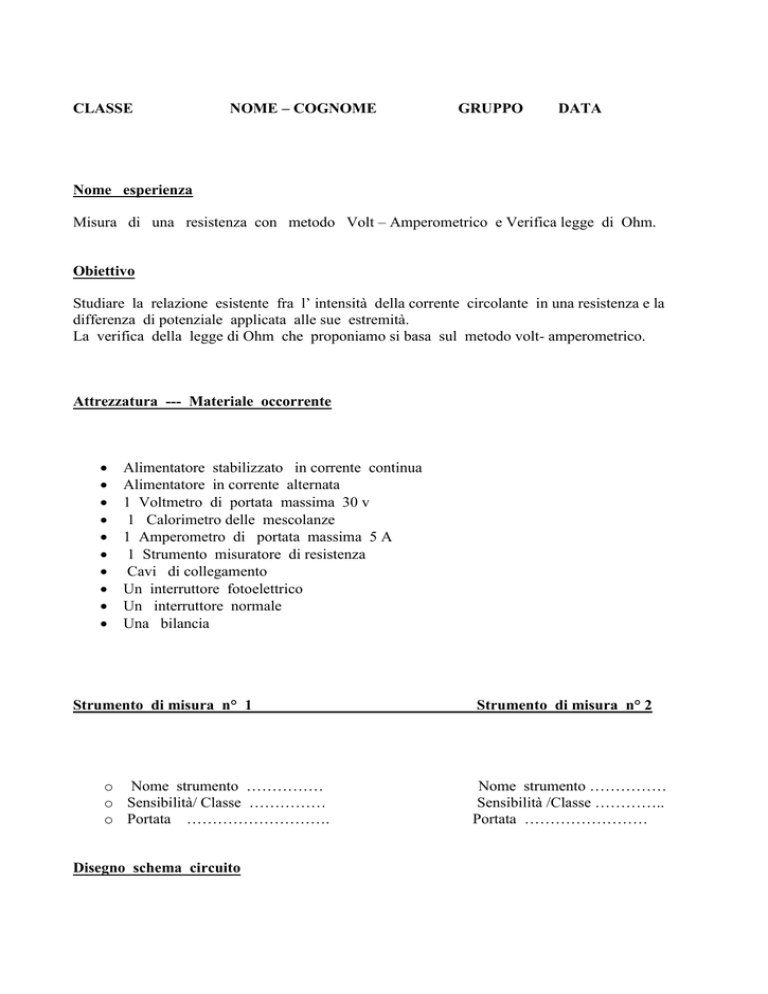

CLASSE
NOME – COGNOME
GRUPPO
DATA
Nome esperienza
Misura di una resistenza con metodo Volt – Amperometrico e Verifica legge di Ohm.
Obiettivo
Studiare la relazione esistente fra l’ intensità della corrente circolante in una resistenza e la
differenza di potenziale applicata alle sue estremità.
La verifica della legge di Ohm che proponiamo si basa sul metodo volt- amperometrico.
Attrezzatura --- Materiale occorrente










Alimentatore stabilizzato in corrente continua
Alimentatore in corrente alternata
1 Voltmetro di portata massima 30 v
1 Calorimetro delle mescolanze
1 Amperometro di portata massima 5 A
1 Strumento misuratore di resistenza
Cavi di collegamento
Un interruttore fotoelettrico
Un interruttore normale
Una bilancia
Strumento di misura n° 1
o Nome strumento ……………
o Sensibilità/ Classe ……………
o Portata ……………………….
Disegno schema circuito
Strumento di misura n° 2
Nome strumento ……………
Sensibilità /Classe …………..
Portata ……………………
Fasi esperienza
1)
2)
3)
4)
5)
…………………………
…………………………
…………………………..
………………………….
………………………….
Tabella Raccolta Dati
Misura
f.e.m. (V)
Cenni teorici
Elaborazione Dati
Tabella Elaborazione Dati
ΔV (V)
I (A)
R = ΔV/I (Ω)
ΔV (V)
EΔV (V)
I (A)
EI (A)
R ± ER (Ω)
RNOM (Ω)
Rifletti e Rispondi
1) La resistenza R è una costante del circuito ricavabile dalle misure ?
o SI
o NO
2) Su carta millimetrata traccia il grafico ΔV in funzione di I.
Dall’ analisi del grafico puoi derivare una legge di proporzionalità inversa ?


SI
NO
3) Su carta millimetrata traccia il grafico ΔV in funzione di I.
Dall’ analisi del grafico puoi stabilire se vale la legge di Ohm?
o SI
o NO
4) Il valore sperimentale di R è sempre compatibile con il valore nominale? Se no, perché?
o SI
o NO
5) Il voltmetro è inserito in serie nel circuito, l’ amperometro in parallelo nel circuito.
o SI
o NO
6) Si considerano nelle misure delle resistenze interne degli strumenti di misura? Se si, come?
o SI
o NO
RISPOSTE : 1) SI 2) NO 3) SI 4) NO 5) NO 6) SI
