Esperienza n° 9
TITOLO: PRIMA LEGGE DI OHM
OBIETTIVO: Costruire un circuito elementare, effettuare le misurazioni di intensità di corrente (I) e d.d.p.
(∆V) e tracciare il grafico che mette in relazione I e ∆V e verificare il tipo di proporzionalità che c’è tra le due
grandezze.
MATERIALI: Generatore, raddrizzatore di corrente, resistenza, cavi elettrici ed interruttore.
STRUMENTI DI MISURA: Tester digitale.
RIFERIMENTI TEORICI: La prima legge di Ohm dice che la differenza di potenziale elettrico (∆V) applicata agli
estremi di un conduttore è direttamente proporzionale all’intensità della corrente (I) che passa nel
conduttore.
(∆𝑉 = 𝑅 × 𝐼) e si misura in volt (V).
Il rapporto fra il d.d.p. (∆V) e l’intensità di corrente si chiama resistenza e si misura in Ohm (Ω) (𝑅 =
Mentre il rapporto fra il d.d.p. (∆V) e la resistenza si chiama intensità e si misura in Ampere (A) (𝐼 =

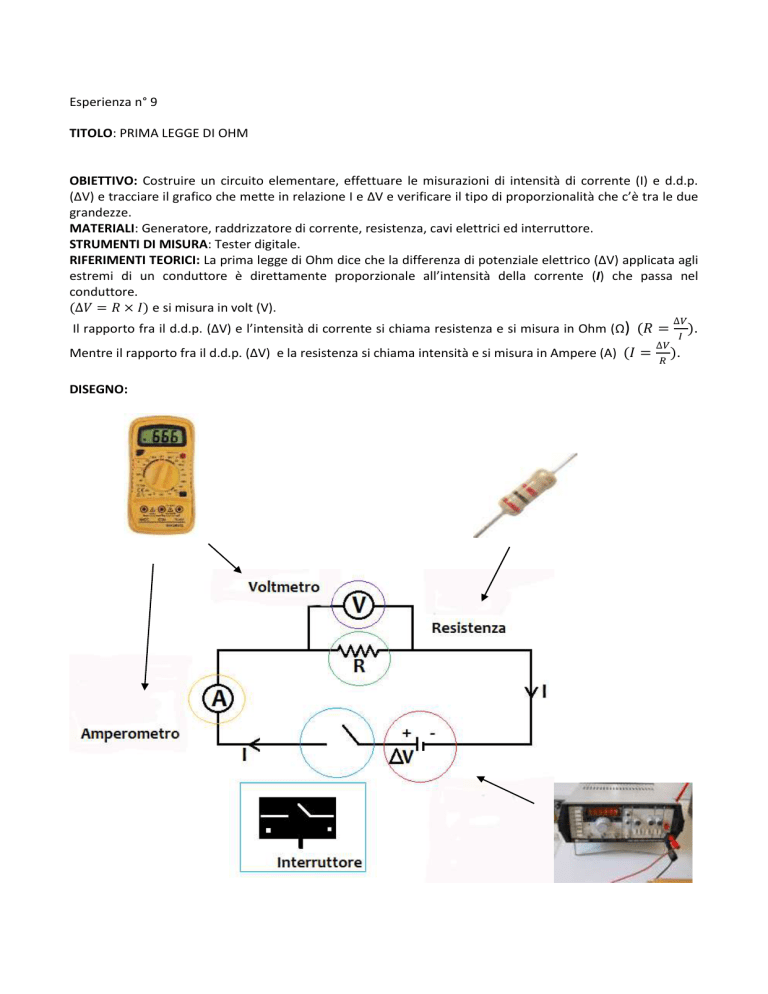

DISEGNO:
∆𝑉
𝑅
∆𝑉
𝐼
).
).
TABELLA:
N. Prova
1
2
3
4
5
∆V (in uscita)
V
2
4
6
8
10
∆V
V
I
A
R
Ω
FORMULE E CALCOLI:
𝑹=
∆𝑽
𝑰
(Prima legge di Ohm)
DESCRIZIONE DELLA PROVA:




Descrivere come à stato costruito il circuito elettrico
Come è stato collegato il tester digitale nelle due misurazioni
Quali misure sono state effettuate
Cosa si è calcolato
GRAFICO (∆V; I)
FICO:
8
7
6
∆V (V)
5
4
3
2
1
0
0
0.1
0.2
0.3
0.4
0.5
I (A)
0.6
0.7
0.8
0.9
1
CONCLUSIONE:


Cosa risulta dal grafico
Come risulta il valore della resistenza R
