CORRENTE_ELETTRICA

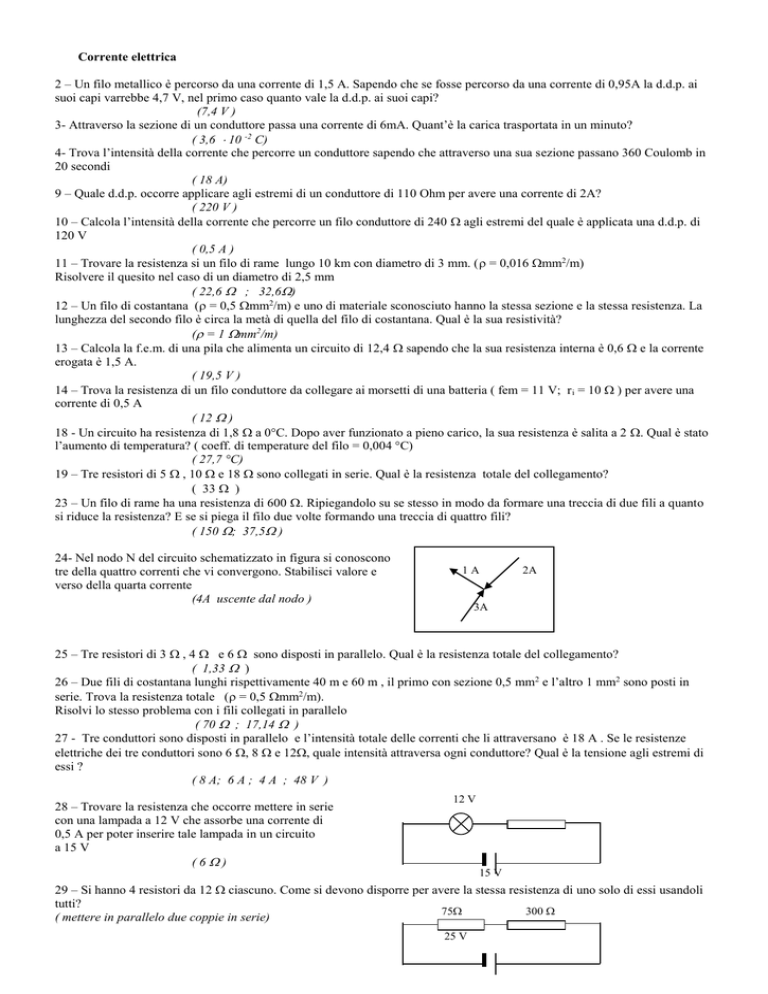

Corrente elettrica
2 – Un filo metallico è percorso da una corrente di 1,5 A. Sapendo che se fosse percorso da una corrente di 0,95A la d.d.p. ai
suoi capi varrebbe 4,7 V, nel primo caso quanto vale la d.d.p. ai suoi capi?
(7,4 V )
3- Attraverso la sezione di un conduttore passa una corrente di 6mA. Quant’è la carica trasportata in un minuto?
( 3,6  10 -2 C)
4- Trova l’intensità della corrente che percorre un conduttore sapendo che attraverso una sua sezione passano 360 Coulomb in
20 secondi
( 18 A)
9 – Quale d.d.p. occorre applicare agli estremi di un conduttore di 110 Ohm per avere una corrente di 2A?
( 220 V )
10 – Calcola l’intensità della corrente che percorre un filo conduttore di 240  agli estremi del quale è applicata una d.d.p. di
120 V
( 0,5 A )
11 – Trovare la resistenza si un filo di rame lungo 10 km con diametro di 3 mm. ( = 0,016 mm2/m)
Risolvere il quesito nel caso di un diametro di 2,5 mm
( 22,6  ; 32,6)
12 – Un filo di costantana ( = 0,5 mm2/m) e uno di materiale sconosciuto hanno la stessa sezione e la stessa resistenza. La
lunghezza del secondo filo è circa la metà di quella del filo di costantana. Qual è la sua resistività?
( = 1 mm2/m)
13 – Calcola la f.e.m. di una pila che alimenta un circuito di 12,4  sapendo che la sua resistenza interna è 0,6  e la corrente
erogata è 1,5 A.
( 19,5 V )
14 – Trova la resistenza di un filo conduttore da collegare ai morsetti di una batteria ( fem = 11 V; r i = 10  ) per avere una
corrente di 0,5 A
( 12  )
18 - Un circuito ha resistenza di 1,8  a 0°C. Dopo aver funzionato a pieno carico, la sua resistenza è salita a 2 . Qual è stato
l’aumento di temperatura? ( coeff. di temperature del filo = 0,004 °C)
( 27,7 °C)
19 – Tre resistori di 5  , 10  e 18  sono collegati in serie. Qual è la resistenza totale del collegamento?
( 33  )
23 – Un filo di rame ha una resistenza di 600 . Ripiegandolo su se stesso in modo da formare una treccia di due fili a quanto
si riduce la resistenza? E se si piega il filo due volte formando una treccia di quattro fili?
( 150 ; 37,5 )
24- Nel nodo N del circuito schematizzato in figura si conoscono
tre della quattro correnti che vi convergono. Stabilisci valore e
verso della quarta corrente
(4A uscente dal nodo )
1A
2A
3A
25 – Tre resistori di 3  , 4  e 6  sono disposti in parallelo. Qual è la resistenza totale del collegamento?
( 1,33  )
26 – Due fili di costantana lunghi rispettivamente 40 m e 60 m , il primo con sezione 0,5 mm2 e l’altro 1 mm2 sono posti in
serie. Trova la resistenza totale ( = 0,5 mm2/m).
Risolvi lo stesso problema con i fili collegati in parallelo
( 70  ; 17,14  )
27 - Tre conduttori sono disposti in parallelo e l’intensità totale delle correnti che li attraversano è 18 A . Se le resistenze
elettriche dei tre conduttori sono 6 , 8  e 12, quale intensità attraversa ogni conduttore? Qual è la tensione agli estremi di
essi ?
( 8 A; 6 A ; 4 A ; 48 V )
28 – Trovare la resistenza che occorre mettere in serie
con una lampada a 12 V che assorbe una corrente di
0,5 A per poter inserire tale lampada in un circuito
a 15 V
(6)
12 V
15 V
29 – Si hanno 4 resistori da 12  ciascuno. Come si devono disporre per avere la stessa resistenza di uno solo di essi usandoli
tutti?
75
300 
( mettere in parallelo due coppie in serie)
25 V
31 - Un resistore di 75  e uno di 300  sono collegati in serie
a un generatore di corrente . La caduta di tensione attraverso
il primo resistore è di 25 V.
Trova la d.d.p. ai morsetti del generatore
( 125 V )
32 – Due resistori sono collegati in serie e sono alimentati da una d.d.p. di 120 V. UN resistore ha resistenza di 40  e quella
dell’altro è incognita. Quanto vale la resistenza incognita se la corrente nel circuito è di 2 A? Calcola anche la d.d.p. ai capi di
ciascun resistore
( 20  ; 80 V ; 40 V )
A
300 V
B
33 – Il circuito in figura usa la terra (massa) come
connessione priva di resistenza e punto di riferimento
per la misura delle tensioni. Le due resistenze in
figura sono collegate in serie o in parallelo?
150 
100 
Qual è la tensione in A e in B ?
( VA = - 180 V ; VB = 120 V )
34 – Tre resistenze, rispettivamente di 10 , 10 , 20  sono collegate in serie in un circuito dove è presente un generatore
che fornisce una d.d.p. di 5 V. Trovare le d.d.p. ai capi di ogni resistenza.
( 1,25 V ; 1,25 V ; 2,5 V )
53 – Quale corrente attraversa le singole resistenze
a) con interruttore aperto
b) con interruttore chiuso
( a) 1 A
2
2
2
18 V
b ) 2,25 A )
4
4
4
40 
56 – Trovare la resistenza totale tra i punti A e B
( 18  )
A
B
10 
10 
4V
121 – Trova l’intensità di corrente nel ramo principale e nei
rami derivati tenendo conto della resistenza interna di 1  del
generatore
( 0,25 A ; 0,125 A )
5 
5
10 
10 
152 – Quattro resistenze di 2 , 4 , 6 , 8  sono collegate in parallelo. Calcola la corrente in ciascuna di esse sapendo che
la corrente totale è 15 A.
( 7,2 A ; 3,6 A ; 2,4 A ; 1,8 A )
200 – Una pila ( fem = 3,6 V e ri = 0,6  ) è collegata a un filo di rame lungo 50 m e con diametro di 0,5 mm. Trovare
l’intensità della corrente ( = 0,016 mm2/m)
( 0,77 A )
201 – Tre fili di rame lunghi 400 m ciascuno hanno rispettivamente sezione 0,5 mm 2, 1 mm2, 1,5 mm2.
Trova la resistenza totale dei tre fili in parallelo ( = 0,016 mm2/m)
( 2,13  )
202 – Trova la resistenza totale tra i punti A e B in figura
( 15,9  )
40 
5 
A
15 
B
