circuiti - Compiti in classe

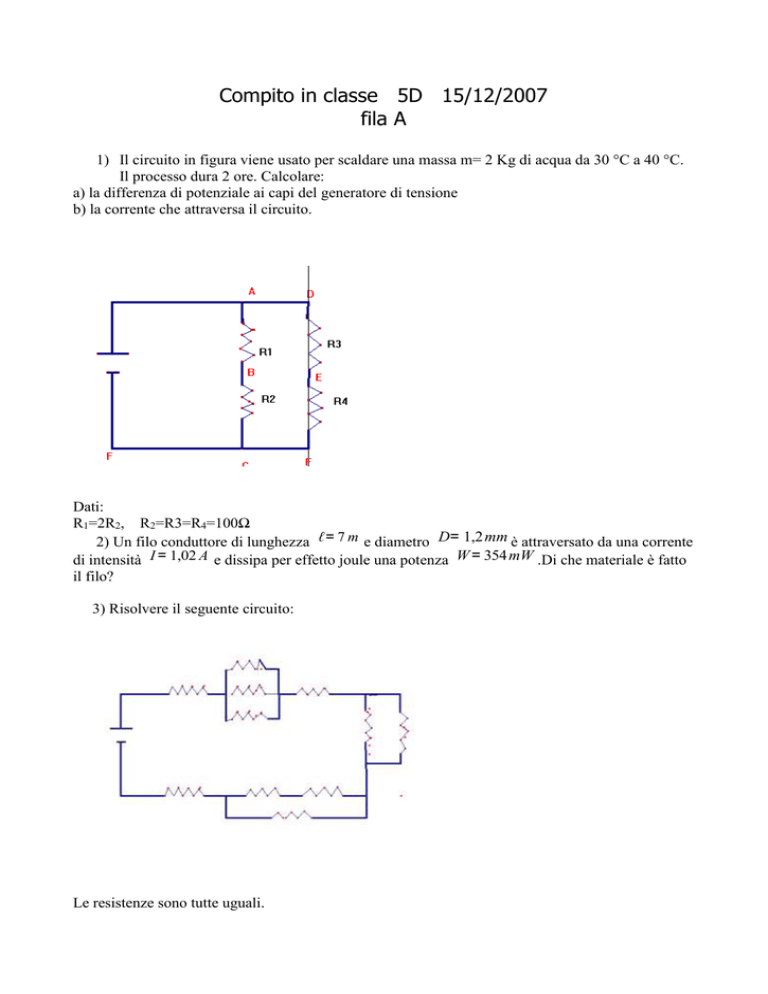

Compito in classe 5D 15/12/2007
fila A
1) Il circuito in figura viene usato per scaldare una massa m= 2 Kg di acqua da 30 °C a 40 °C.
Il processo dura 2 ore. Calcolare:
a) la differenza di potenziale ai capi del generatore di tensione
b) la corrente che attraversa il circuito.
Dati:
R1=2R2, R2=R3=R4=100Ω
2) Un filo conduttore di lunghezza ℓ= 7 m e diametro D= 1,2 mm è attraversato da una corrente
di intensità I = 1,02 A e dissipa per effetto joule una potenza W = 354 mW .Di che materiale è fatto
il filo?
3) Risolvere il seguente circuito:
Le resistenze sono tutte uguali.
4) Nella tabella sono riportate le misure della lunghezza, della sezione e della d.d.p.
applicata agli estremi di un filo conduttore di RAME. Ordinare i dati secondo valori
decrescenti di: a) modulo del campo elettrico all'interno e b) Resistenza.
∆V
LUNGHEZZA
DIAMETRO
2L
4D
V
L
2D
2V
3L
D
4V
5) Una differenza di potenziale V è applicata ai capi di una resistenza R percorsa da corrente I.
disporre in ordine decrescente della variazione che i seguenti cambiamenti provocano sulla
potenza di dissipazione termica: a) si raddoppia R mantenendo V costante. b) si raddoppia R
mantenendo I costante.
6) La seguente tabella elenca alcuni valori della corrente I in Ampere e della differenza di
potenziale V in Volt per 2 diversi circuiti. Determinare quale dei 2 non obbedisce alla legge
di Ohm e spiegare perché.
V
I
V
I
2
4,5
2
1,5
3
6,75
3
2,2
4
9
4
2,8
7) In tabella sono riportate le lunghezze e le sezioni di 3 conduttori cilindrici di uguale materiale..
Lunghezza
Sezione
L
2A
L/2
A
2L
2A
Quale dei tre conduttori ha minore resistenza?
 Il primo
 Il secondo
 Il terzo
 Non ci sono elementi sufficienti per rispondere
SOLUZIONI
Compito in classe 5D 15/12/2007
fila B
2) Il circuito in figura viene usato per scaldare una massa m= 1 Kg di acqua da 20 °C a 40 °C.
Il processo dura 1 ora e mezza. Calcolare:
a) la corrente che attraversa il circuito
b) la differenza di potenziale ai capi del generatore di tensione.
Dati:
R1=R2=100Ω ,
R3=4R4 ,
R4 =50Ω
2) Un filo conduttore di lunghezza ℓ= 6,5 m e diametro D= 1,8 mm è attraversato da una
corrente di intensità I = 2,1 A e dissipa per effetto joule una potenza W = 2480 mW .Di che
materiale è fatto il filo?
3) Risolvere il seguente circuito:
Le resistenze sono tutte uguali.
4) Nella tabella sono riportate le misure della lunghezza, della sezione e della d.d.p.
applicata agli estremi di un filo conduttore di RAME. Ordinare i dati secondo valori
decrescenti di: a) modulo del campo elettrico all'interno e b) Resistenza.
LUNGHEZZA
DIAMETRO
∆V
L
3D
V
2L
D
2V
3L
2D
2V
5) Una differenza di potenziale V è applicata ai capi di una resistenza R percorsa da corrente I.
disporre in ordine decrescente della variazione che i seguenti cambiamenti provocano sulla potenza
di dissipazione termica: a) si raddoppia V mantenendo R costante. b) si dimezza R mantenendo V
costante.
6) La seguente tabella elenca alcuni valori della corrente I in Ampere e della differenza di
potenziale V in Volt per 2 diversi circuiti. Determinare quale dei 2 non obbedisce alla legge
di Ohm e spiegare perché.
V
I
V
I
2,76
1,2
3,21
1,5
7,13
3,1
2,9
1,2
6,67
2,9
4,1
2,3
7) In tabella sono riportate le lunghezze e le sezioni di 3 conduttori cilindrici
Lunghezza
Sezione
L/2
A
1,5L
A/2
L/2
A/2
Quale dei tre conduttori ha minore resistenza?
 Il primo
 Il secondo
 Il terzo
 Non ci sono elementi sufficienti per rispondere
SOLUZIONI
