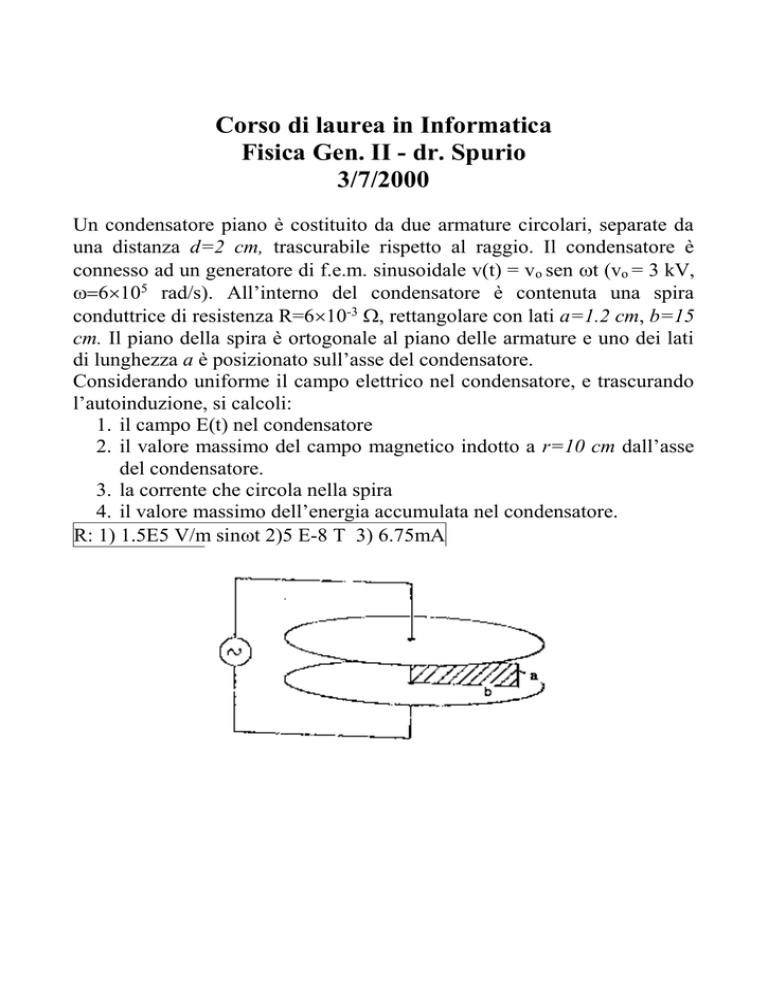

Corso di laurea in Informatica
Fisica Gen. II - dr. Spurio
3/7/2000
Un condensatore piano è costituito da due armature circolari, separate da
una distanza d=2 cm, trascurabile rispetto al raggio. Il condensatore è
connesso ad un generatore di f.e.m. sinusoidale v(t) = vo sen t (vo = 3 kV,
6105 rad/s). All’interno del condensatore è contenuta una spira
conduttrice di resistenza R=610-3 , rettangolare con lati a=1.2 cm, b=15
cm. Il piano della spira è ortogonale al piano delle armature e uno dei lati
di lunghezza a è posizionato sull’asse del condensatore.
Considerando uniforme il campo elettrico nel condensatore, e trascurando
l’autoinduzione, si calcoli:
1. il campo E(t) nel condensatore
2. il valore massimo del campo magnetico indotto a r=10 cm dall’asse
del condensatore.
3. la corrente che circola nella spira
4. il valore massimo dell’energia accumulata nel condensatore.
R: 1) 1.5E5 V/m sint 2)5 E-8 T 3) 6.75mA
