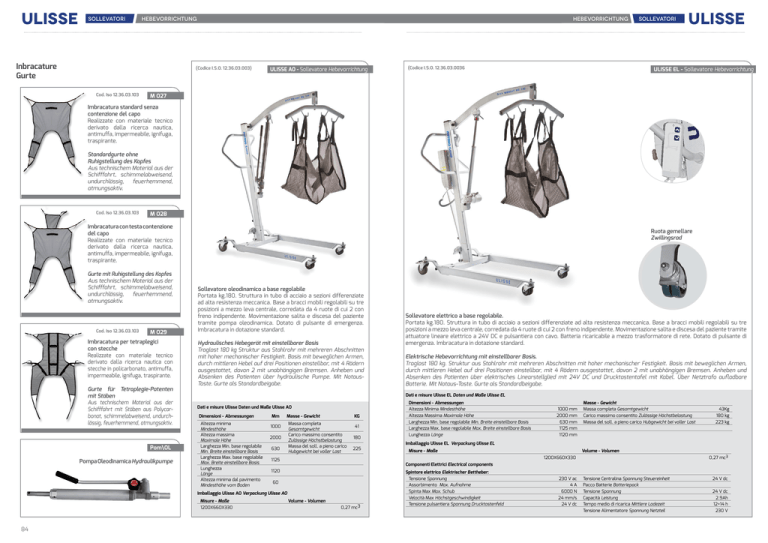

ULISSE
SOLLEVATORI
HEBEVORRICHTUNG
Inbracature
Gurte
HEBEVORRICHTUNG
(Codice I.S.O. 12.36.03.003)
Cod. Iso 12.36.03.103
ULISSE AO - Sollevatore Hebevorrichtung
(Codice I.S.O. 12.36.03.0036
SOLLEVATORI
ULISSE
ULISSE EL - Sollevatore Hebevorrichtung
M O27
Imbracatura standard senza
contenzione del capo
Realizzate con materiale tecnico
derivato dalla ricerca nautica,
antimuffa, impermeabile, ignifuga,
traspirante.
Standardgurte ohne
Ruhigstellung des Kopfes
Aus technischem Material aus der
Schifffahrt, schimmelabweisend,
undurchlässig,
feuerhemmend,
atmungsaktiv.
Cod. Iso 12.36.03.103
M O28
Imbracatura con testa contenzione
del capo
Realizzate con materiale tecnico
derivato dalla ricerca nautica,
antimuffa, impermeabile, ignifuga,
traspirante.
Gurte mit Ruhigstellung des Kopfes
Aus technischem Material aus der
Schifffahrt, schimmelabweisend,
undurchlässig,
feuerhemmend,
atmungsaktiv.
Cod. Iso 12.36.03.103
M O29
Imbracatura per tetraplegici
con stecche
Realizzate con materiale tecnico
derivato dalla ricerca nautica con
stecche in policarbonato, antimuffa,
impermeabile, ignifuga, traspirante.
Gurte für Tetraplegie-Patenten
mit Stäben
Aus technischem Material aus der
Schifffahrt mit Stäben aus Polycarbonat, schimmelabweisend, undurchlässig, feuerhemmend, atmungsaktiv.
Pom\OL
Pompa Oleodinamica Hydraulikpumpe
Ruota gemellare
Zwillingsrad
Sollevatore oleodinamico a base regolabile
Portata kg.180. Struttura in tubo di acciaio a sezioni differenziate
ad alta resistenza meccanica. Base a bracci mobili regolabili su tre
posizioni a mezzo leva centrale, corredata da 4 ruote di cui 2 con
freno indipendente. Movimentazione salita e discesa del paziente
tramite pompa oleodinamica. Dotato di pulsante di emergenza.
Imbracatura in dotazione standard.
Hydraulisches Hebegerät mit einstellbarer Basis
Traglast 180 kg Struktur aus Stahlrohr mit mehreren Abschnitten
mit hoher mechanischer Festigkeit. Basis mit beweglichen Armen,
durch mittleren Hebel auf drei Positionen einstellbar, mit 4 Rädern
ausgestattet, davon 2 mit unabhängigen Bremsen. Anheben und
Absenken des Patienten über hydraulische Pumpe. Mit NotausTaste. Gurte als Standardbeigabe.
Elektrische Hebevorrichtung mit einstellbarer Basis.
Traglast 180 kg. Struktur aus Stahlrohr mit mehreren Abschnitten mit hoher mechanischer Festigkeit. Basis mit beweglichen Armen,
durch mittleren Hebel auf drei Positionen einstellbar, mit 4 Rädern ausgestattet, davon 2 mit unabhängigen Bremsen. Anheben und
Absenken des Patienten über elektrisches Linearstellglied mit 24V DC und Drucktastentafel mit Kabel. Über Netztrafo aufladbare
Batterie. Mit Notaus-Taste. Gurte als Standardbeigabe.
Dati e misure Ulisse EL Daten und Maße Ulisse EL
Dati e misure Ulisse Daten und Maße Ulisse AO
Dimensioni - Abmessungen
Altezza minima
Mindesthöhe
Altezza massima
Maximale Höhe
Larghezza Min. base regolabile
Min. Breite einstellbare Basis
Larghezza Max. base regolabile
Max. Breite einstellbare Basis
Lunghezza
Länge
Altezza minima dal pavimento
Mindesthöhe vom Boden
Mm
Masse - Gewicht
1000
2000
630
KG
Massa completa
Gesamtgewicht
Carico massimo consentito
Zulässige Höchstbelastung
Massa del soll. a pieno carico
Hubgewicht bei voller Last
41
180
225
Misure - Maße
1200X660X330
Dimensioni - Abmessungen
Altezza Minima Mindesthöhe
Altezza Massima Maximale Höhe
Larghezza Min. base regolabile Min. Breite einstellbare Basis
Larghezza Max. base regolabile Max. Breite einstellbare Basis
Lunghezza Länge
1000 mm
2000 mm
630 mm
1125 mm
1120 mm
Masse - Gewicht
Massa completa Gesamtgewicht
Carico massimo consentito Zulässige Höchstbelastung
Massa del soll. a pieno carico Hubgewicht bei voller Last
43Kg
180 kg
223 kg
Imballaggio Ulisse EL Verpackung Ulisse EL
Misure - Maße
Volume - Volumen
0,27 mc3
1200X660X330
1125
Componenti Elettrici Electrical components
1120
60
Imballaggio Ulisse AO Verpackung Ulisse AO
84
Sollevatore elettrico a base regolabile.
Portata kg.180. Struttura in tubo di acciaio a sezioni differenziate ad alta resistenza meccanica. Base a bracci mobili regolabili su tre
posizioni a mezzo leva centrale, corredata da 4 ruote di cui 2 con freno indipendente. Movimentazione salita e discesa del paziente tramite
attuatore lineare elettrico a 24V DC e pulsantiera con cavo. Batteria ricaricabile a mezzo trasformatore di rete. Dotato di pulsante di
emergenza. Imbracatura in dotazione standard.
Volume - Volumen
0,27 mc3
Spintore elettrico Elektrischer Bettheber:
Tensione Spannung
Assorbimento Max. Aufnahme
Spinta Max Max. Schub
Velocità Max Höchstgeschwindigkeit
Tensione pulsantiera Spannung Drucktastenfeld
230 V ac
4A
6000 N
24 mm/s
24 V dc
Tensione Centralina Spannung Steuereinheit
Pacco Batterie Batteriepack
Tensione Spannung
Capacità Leistung
Tempo medio di ricarica Mittlere Ladezeit
Tensione Alimentatore Spannung Netzteil
24 V dc
24 V dc
2.9Ah
12÷14 h
230 V
