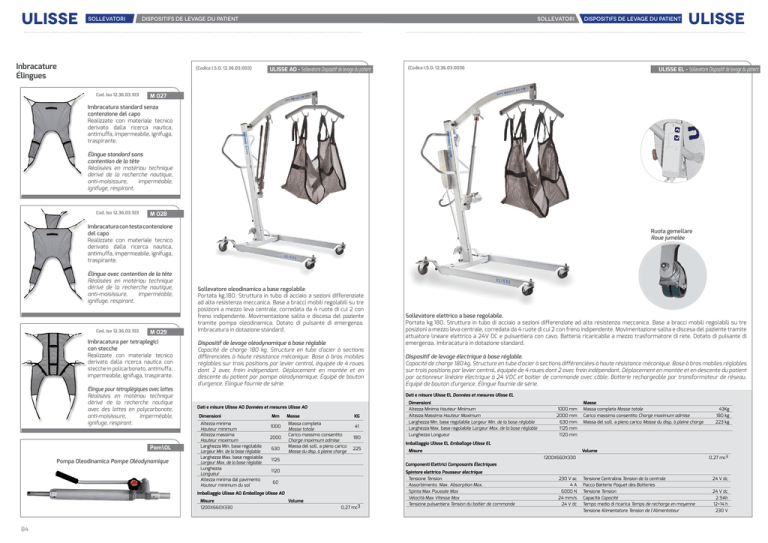

ULISSE
SOLLEVATORI
DISPOSITIFS DE LEVAGE DU PATIENT
Inbracature
Élingues
(Codice I.S.O. 12.36.03.003)
Cod. Iso 12.36.03.103
SOLLEVATORI
ULISSE AO - Sollevatore Dispositif de levage du patient
DISPOSITIFS DE LEVAGE DU PATIENT
(Codice I.S.O. 12.36.03.0036
ULISSE
ULISSE EL - Sollevatore Dispositif de levage du patient
M O27
Imbracatura standard senza
contenzione del capo
Realizzate con materiale tecnico
derivato dalla ricerca nautica,
antimuffa, impermeabile, ignifuga,
traspirante.
Élingue standard sans
contention de la tête
Réalisées en matériau technique
dérivé de la recherche nautique,
anti-moisissure,
imperméable,
ignifuge, respirant.
Cod. Iso 12.36.03.103
M O28
Imbracatura con testa contenzione
del capo
Realizzate con materiale tecnico
derivato dalla ricerca nautica,
antimuffa, impermeabile, ignifuga,
traspirante.
Élingue avec contention de la tête
Réalisées en matériau technique
dérivé de la recherche nautique,
anti-moisissure,
imperméable,
ignifuge, respirant.
Cod. Iso 12.36.03.103
M O29
Imbracatura per tetraplegici
con stecche
Realizzate con materiale tecnico
derivato dalla ricerca nautica con
stecche in policarbonato, antimuffa,
impermeabile, ignifuga, traspirante.
Élingue pour tétraplégiques avec lattes
Réalisées en matériau technique
dérivé de la recherche nautique
avec des lattes en polycarbonate,
anti-moisissure,
imperméable,
ignifuge, respirant.
Pom\OL
Pompa Oleodinamica Pompe Oléodynamique
Ruota gemellare
Roue jumelée
Sollevatore oleodinamico a base regolabile
Portata kg.180. Struttura in tubo di acciaio a sezioni differenziate
ad alta resistenza meccanica. Base a bracci mobili regolabili su tre
posizioni a mezzo leva centrale, corredata da 4 ruote di cui 2 con
freno indipendente. Movimentazione salita e discesa del paziente
tramite pompa oleodinamica. Dotato di pulsante di emergenza.
Imbracatura in dotazione standard.
Dispositif de levage oléodynamique à base réglable
Capacité de charge 180 kg. Structure en tube d'acier à sections
différenciées à haute résistance mécanique. Base à bras mobiles
réglables sur trois positions par levier central, équipée de 4 roues
dont 2 avec frein indépendant. Déplacement en montée et en
descente du patient par pompe oléodynamique. Équipé de bouton
d'urgence. Élingue fournie de série.
Dispositif de levage électrique à base réglable.
Capacité de charge 180 kg. Structure en tube d'acier à sections différenciées à haute résistance mécanique. Base à bras mobiles réglables
sur trois positions par levier central, équipée de 4 roues dont 2 avec frein indépendant. Déplacement en montée et en descente du patient
par actionneur linéaire électrique à 24 VDC et boitier de commande avec câble. Batterie rechargeable par transformateur de réseau.
Équipé de bouton d'urgence. Élingue fournie de série.
Dati e misure Ulisse EL Données et mesures Ulisse EL
Dati e misure Ulisse AO Données et mesures Ulisse AO
Dimensioni
Altezza minima
Hauteur minimum
Altezza massima
Hauteur maximum
Larghezza Min. base regolabile
Largeur Min. de la base réglable
Larghezza Max. base regolabile
Largeur Max. de la base réglable
Lunghezza
Longueur
Altezza minima dal pavimento
Hauteur minimum du sol
Mm
1000
2000
630
Masse
KG
Massa completa
Masse totale
Carico massimo consentito
Charge maximum admise
Massa del soll. a pieno carico
Masse du disp. à pleine charge
41
180
225
Misure
1200X660X330
Dimensioni
Altezza Minima Hauteur Minimum
Altezza Massima Hauteur Maximum
Larghezza Min. base regolabile Largeur Min. de la base réglable
Larghezza Max. base regolabile Largeur Max. de la base réglable
Lunghezza Longueur
1000 mm
2000 mm
630 mm
1125 mm
1120 mm
Masse
Massa completa Masse totale
Carico massimo consentito Charge maximum admise
Massa del soll. a pieno carico Masse du disp. à pleine charge
43Kg
180 kg
223 kg
Imballaggio Ulisse EL Emballage Ulisse EL
Misure
Volume
0,27 mc3
1200X660X330
1125
Componenti Elettrici Composants Électriques
1120
60
Imballaggio Ulisse AO Emballage Ulisse AO
84
Sollevatore elettrico a base regolabile.
Portata kg.180. Struttura in tubo di acciaio a sezioni differenziate ad alta resistenza meccanica. Base a bracci mobili regolabili su tre
posizioni a mezzo leva centrale, corredata da 4 ruote di cui 2 con freno indipendente. Movimentazione salita e discesa del paziente tramite
attuatore lineare elettrico a 24V DC e pulsantiera con cavo. Batteria ricaricabile a mezzo trasformatore di rete. Dotato di pulsante di
emergenza. Imbracatura in dotazione standard.
Volume
0,27 mc3
Spintore elettrico Pousseur électrique
Tensione Tension
Assorbimento Max. Absorption Max.
Spinta Max Poussée Max
Velocità Max Vitesse Max
Tensione pulsantiera Tension du boitier de commande
230 V ac
4A
6000 N
24 mm/s
24 V dc
Tensione Centralina Tension de la centrale
Pacco Batterie Paquet des Batteries
Tensione Tension
Capacità Capacité
Tempo medio di ricarica Temps de recharge en moyenne
Tensione Alimentatore Tension de l'Alimentateur
24 V dc
24 V dc
2.9Ah
12÷14 h
230 V
