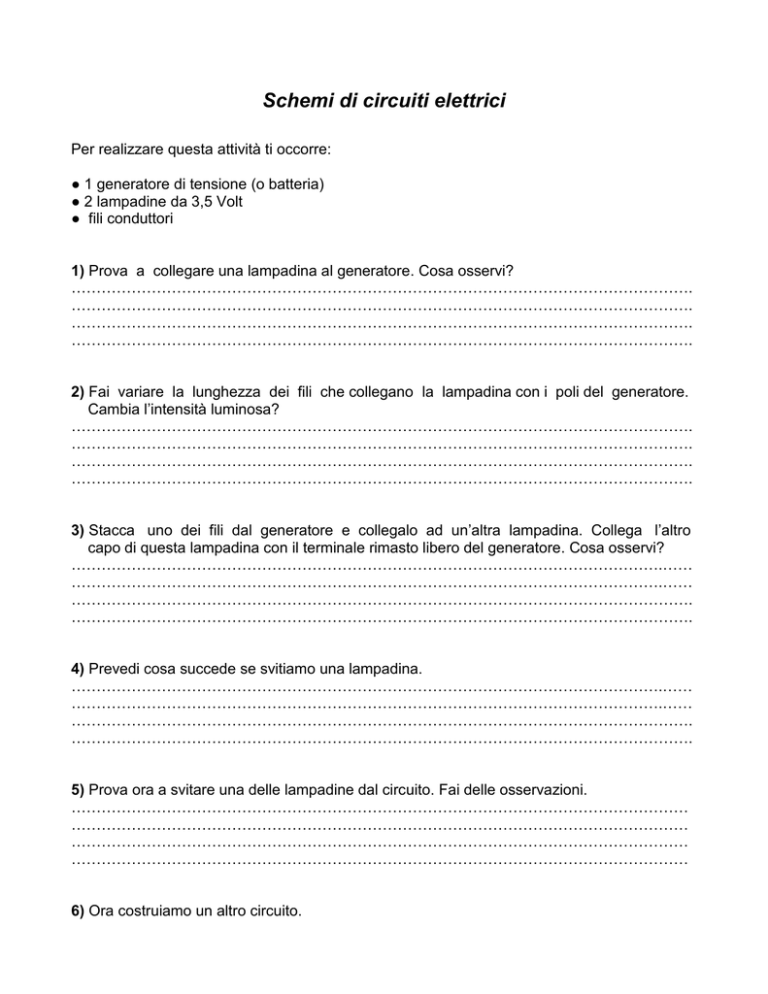

Schemi di circuiti elettrici Per realizzare questa attività ti occorre: ● 1 generatore di tensione (o batteria) ● 2 lampadine da 3,5 Volt ● fili conduttori 1) Prova a collegare una lampadina al generatore. Cosa osservi? ……………………………………………………………………………………………………………. ……………………………………………………………………………………………………………. ……………………………………………………………………………………………………………. ……………………………………………………………………………………………………………. 2) Fai variare la lunghezza dei fili che collegano la lampadina con i poli del generatore. Cambia l’intensità luminosa? ……………………………………………………………………………………………………………. ……………………………………………………………………………………………………………. ……………………………………………………………………………………………………………. ……………………………………………………………………………………………………………. 3) Stacca uno dei fili dal generatore e collegalo ad un’altra lampadina. Collega l’altro capo di questa lampadina con il terminale rimasto libero del generatore. Cosa osservi? ……………………………………………………………………………………………………….…… ……………………………………………………………………………………………………….…… ……………………………………………………………………………………………………………. ……………………………………………………………………………………………………………. 4) Prevedi cosa succede se svitiamo una lampadina. ……………………………………………………………………………………………………….…… ……………………………………………………………………………………………………….…… ……………………………………………………………………………………………………………. ……………………………………………………………………………………………………………. 5) Prova ora a svitare una delle lampadine dal circuito. Fai delle osservazioni. …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… 6) Ora costruiamo un altro circuito. Collega una lampadina al generatore. Aggiungi una seconda lampadina collegandola ancora direttamente ai due poli del generatore come si è fatto per la prima. Cosa accade? …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… 7) Prevedi cosa succede se svitiamo una lampadina. …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… 8) Svita ora una lampadina dal circuito, cosa osservi? …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… 9) Costruisci un circuito in cui le due lampadine siano in serie. 10) Disegna la configurazione che rappresenta il circuito. 11) Costruisci, ora, un circuito in cui le due lampadine siano in parallelo. 12) Disegna la configurazione che rappresenta il circuito. 13) Quali dei circuiti seguenti sono in serie e quali in parallelo? …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… ……………………………………………………………………………………………………………. 14) Realizza i circuiti del punto 13) ed effettua le prove sperimentali che ritieni opportune. Confronta i risultati ottenuti con le risposte date al punto 13). Cosa puoi dire in merito? (Suggerimento – Prova a vedere cosa succede svitando una lampadina.) …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… Di seguito sono riportate alcune foto che riproducono i circuiti che realizzerai.
