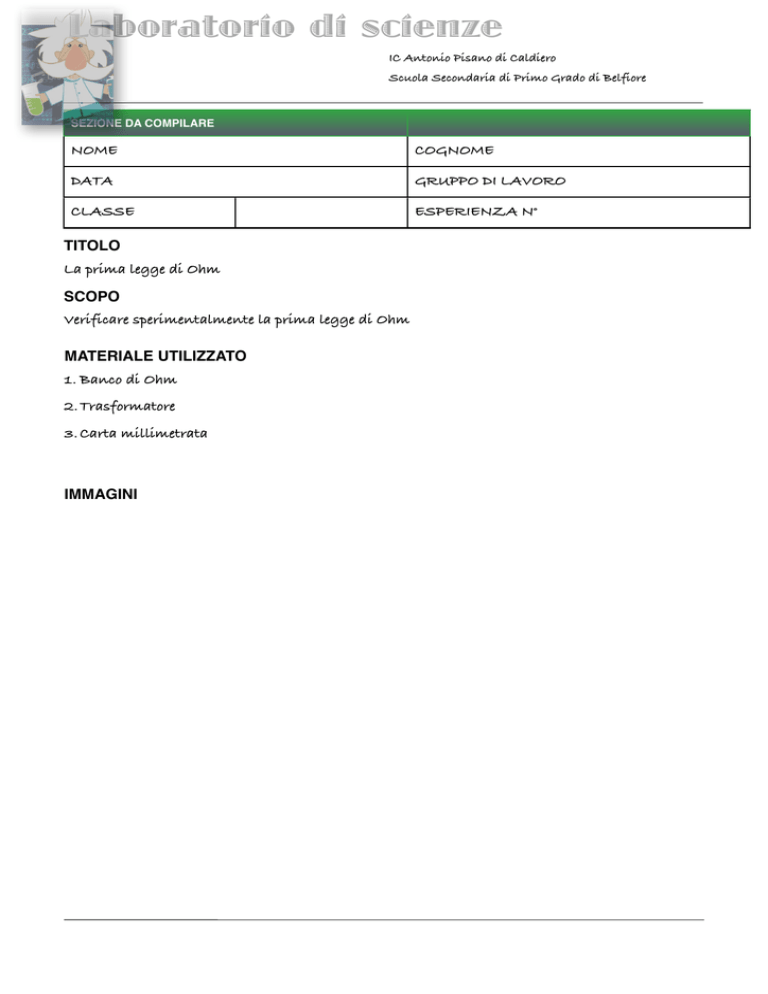

SCHEDA LABORATORIO_prima legge di ohm

Laboratorio di scienze
IC Antonio Pisano di Caldiero
Scuola Secondaria di Primo Grado di Belfiore
SEZIONE DA COMPILARE
NOME
COGNOME
DATA
GRUPPO DI LAVORO
CLASSE
ESPERIENZA N°
TITOLO
La prima legge di Ohm
SCOPO
Verificare sperimentalmente la prima legge di Ohm
MATERIALE UTILIZZATO
1. Banco di Ohm
2. Trasformatore
3. Carta millimetrata
IMMAGINI
Laboratorio di scienze
IC Antonio Pisano di Caldiero
Scuola Secondaria di Primo Grado di Belfiore
PROCEDURA
1. Posizionare correttamente i vari elementi in modo da realizzare il circuito richiesto
2. Collegare gli strumenti di misura in modo opportuno
3. Collegare il trasformatore al banco di Ohm
4. Partendo dalla minima differenza di potenziale erogabile dal trasformatore, fornire tensione al
banco di Ohm e misurare corrente e differenza di potenziale
5. Riportare i dati nella tabella e rappresentali per mezzo di un diagramma cartesiano
6. Ripetere le misure per tutte le tensioni erogabili dal trasformatore
7. Sostituire la resistenza elettrica e ripetere l’intera procedura
NOTA BENE - LE LETTURE DEVONO ESSERE ESEGUITE VELOCEMENTE PER EVITARE PERICOLOSI SURRISCALDAMENTI DEL BANCO DI OHM
TABELLE E GRAFICI
Resistenza: ________________________
MISURA
TENSIONE
INTENSITA’ DI CORRENTE
RESISTENZA ELETTRICA
INTENSITA’ DI CORRENTE
RESISTENZA ELETTRICA
1
2
3
4
5
Resistenza: ________________________
MISURA
1
2
3
4
5
TENSIONE
Laboratorio di scienze
IC Antonio Pisano di Caldiero
Scuola Secondaria di Primo Grado di Belfiore
GRAFICO
Laboratorio di scienze
IC Antonio Pisano di Caldiero
Scuola Secondaria di Primo Grado di Belfiore
DOMANDE
1. Che tipo di grafico hai ottenuto?
2. Hai verificato l’esistenza di una proporzionalità tra tensione applicata e intensità di corrente? Di
che tipo di proporzionalità si tratta?
3. Come puoi esprimere matematicamente la prima legge di Ohm?
4. Quali sono le unità di misura della tensione, intensità di corrente e resistenza elettrica?
VALUTAZIONE
Buon lavoro e ... fai attenzione!
