Cagliari 18/01/2003
Nome e Cognome______________________________________________matricola____________

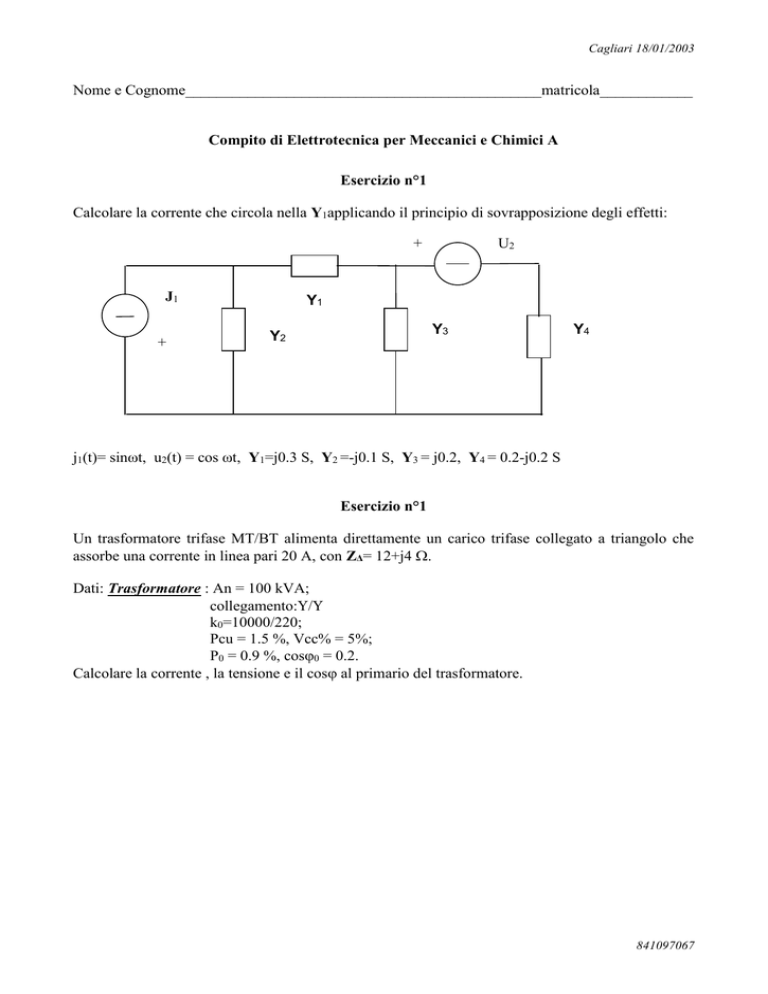

Compito di Elettrotecnica per Meccanici e Chimici A
Esercizio n°1
Calcolare la corrente che circola nella Y1applicando il principio di sovrapposizione degli effetti:
+
J1
+
U2
Y1
Y3
Y2
Y4
j1(t)= sinωt, u2(t) = cos ωt, Y1=j0.3 S, Y2 =-j0.1 S, Y3 = j0.2, Y4 = 0.2-j0.2 S
Esercizio n°1
Un trasformatore trifase MT/BT alimenta direttamente un carico trifase collegato a triangolo che
assorbe una corrente in linea pari 20 A, con ZΔ= 12+j4 .
Dati: Trasformatore : An = 100 kVA;
collegamento:/
k0=10000/220;
Pcu = 1.5 %, Vcc% = 5%;
P0 = 0.9 %, cos0 = 0.2.
Calcolare la corrente , la tensione e il cos al primario del trasformatore.
841097067
Cagliari 18/01/2003
Esercizio n°2
Dimensionare la linea elettrica in cavo lunga 100m, utilizzando la tabella riportata di seguito
che alimenta il carico. Se la resistività a 85° C  = 22,1 (ohm mm2/km) e la caduta di tensione
percentuale massima ammessa sia V% = 2,5 %.
Carico: 6000W, cos=0.8, U=380 V.
Dopo aver rifasato a cos=0.95, valutare la variazione di caduta di tensione percentuale.
CAVI PER ENERGIA ISOLATI IN GOMMA O CON MATERIALE TERMOPLASTICO
AVENTI GRADO DI ISOLAMENTO NON SUPERIORE A 4
CEI UNEL 35023-70 CAVI TRIPOLARI
Sezione(mm2)
1,5
2,5
4
6
10
16
Resistenza a 80°C (ohm/km)
Reattanza (ohm/km)
15.1
9.08
5.68
3.78
2.27
1.43
0.118
0.109
0.101
0.0955
0.0861
0.0817
2
Portata(Ampere)
.19.5
26
35
46
63
85
