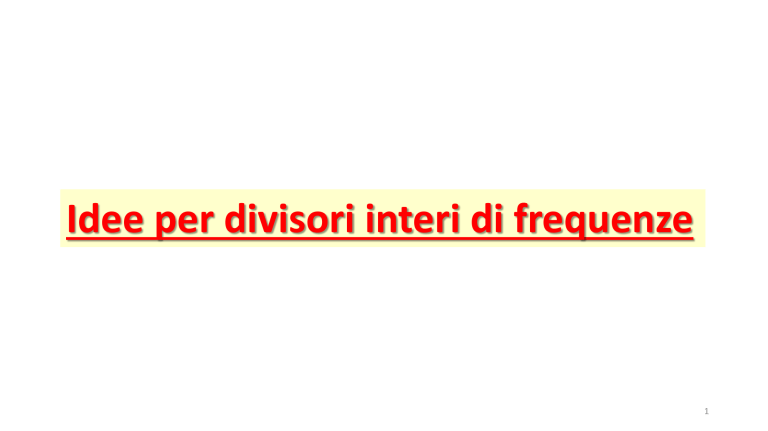

Idee per divisori interi di frequenze
1
50MHz  25MHz, 10MHz, 5MHz, 2MHz, 1MHz
2
48MHz  24MHz, 12MHz, 8MHz, 6MHz, 4MHz, 3MHz, 2MHz, 1MHz
3
8MHz  4MHz, 2MHz, 1MHz
4
... equivale ad un Flip-Flop di tipo T
5
6
7
8
FF tipo T
Divisore di frequenza per un fattore 2, 4, 8, 16
 Duty cycle = 50%
 utilizzando le uscite Q: i  del clock dei ‘figli’ sono allineate con i  del clock dei ‘padri’
9
FF tipo T
Divisore di frequenza per un fattore 2, 4, 8, 16
 Duty cycle = 50%
 utilizzando le uscite 𝑸: i  dei 4 clock ‘figli’ sono allineate tra di loro e con il  di clk_in
10
11
Divisore di frequenza per un fattore 3
12
Divisore di frequenza per un fattore 3
 Duty cycle ≠ 50%
(1xTclk_in = HIGH + 2xTclk_in = LOW)  33%
3 x Tclk_in
1 x Tclk_in 2 x Tclk_in
13
14
Divisore di frequenza per un fattore 5
15
Arresto il divisore di
frequenza appena ho
raggiunto la
combinazione 101, pari
al numero 5 DEC.
FF tipo T
Divisore di frequenza per un fattore 5  Duty cycle ≠ 50%
OUT = clk_in/4 (2xTclk_in = HIGH + 3xTclk_in = LOW)  40%
OUT = clk_in/8 (1xTclk_in = HIGH + 4xTclk_in = LOW)  20%
Tclk_in
5 x5Txclk_in
1 x Tclk_in
2 x Tclk_in
3 x Tclk_in
16
Divisore di frequenza per un fattore 5
Arresto il divisore
di frequenza
appena ho
raggiunto la
combinazione 101,
pari al numero
5 DEC.
FF tipo T
5 x Tclk_in
1 x Tclk_in
4 x Tclk_in
17
18
Divisore di frequenza per un fattore 6
19
20
Divisore di frequenza per un fattore 7
21
22
Divisore di frequenza per un fattore 9
23
24
25
