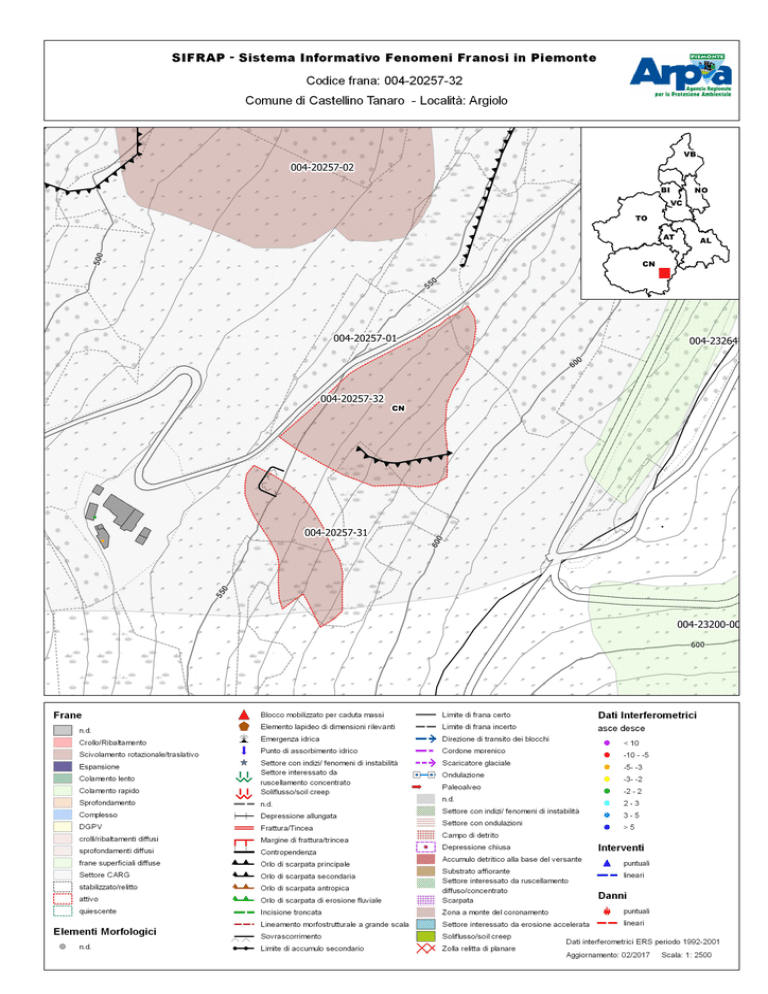

SIFraP Sistema Informativo Frane in Piemonte Scheda riassuntiva delle informazioni contenute nel Sistema Informativo Geologico di Arpa Piemonte relative a dissesti di versante IDFrana: 004-20257-32 GENERALITA' Livello di approfondimento 1° 211130 Foglio 100k 81 - CEVA 2° si 3° no MORFOMETRIA FRANA Dati generali Quota corona Qc (m) 590 Azimut movim. α (°) Quota unghia Qt (m) 543 Area totale A (m2) Lungh. orizz. Lo (m) 100 Larghezza LunghezzaLa La(m) (m) Dislivello H (m) Pendenza β (°) (°) Provincia Cuneo Comune Castellino Tanaro Toponimo Argiolo 2015-05-21 Data ultimo aggiornamento Sezione CTR si 47 21,3 POSIZIONE FRANA SUL VERSANTE * Testata * Unghia 320 140 In cresta Parte alta del versante Parte media del versante Parte bassa del versante Fondovalle Volume massa sp. (m3) Profondità sup. sciv. Dr (m) DESCRIZIONE GENERALE DEL FENOMENO Il settore di versante a est del gruppo di case denominate Argiolo, ubicate a nord della frazione Maccaferro, nel corso dell'alluvione del novembre 1994 è stato interessato dall'attivazione di fenomeni franosi incipienti censiti oltre che con la presente scheda con quella di codice 004-20257-31. L'area che comprende questi nuovi fenomeni e la località Argiolo è inclusa in un Settore CARG censito nel Sifrap con la scheda 004-20257-01. DESCRIZIONE MOVIMENTO Tenendo conto dell'orientazione a nordovest del versante interessato dal dissesto si può supporre che si tratti di uno scivolamento planare; tuttavia i caratteri morfologici osservabili in fotoaerea non permettono di escludere con sicurezza una importante componente rotazionale. DESCRIZIONE GEOMORFOLOGICA Il versante compreso tra le frazioni Maccaferro e Francolini è stato palesemente modellato da fenomeni franosi, probabilmente di tipo planare: si riconoscono infatti scarpate, zone rigonfiate, depressioni e un generale disordine della morfologia che hanno portato alla perimetrazione di un Settore CARG (scheda 004-20257-01). Il fenomeno in esame si è verificato a monte della strada comunale, in una zona prevalentemente prativa; in questo tratto la strada risulta spanciata verso valle ad indicare una probabile attività del fenomeno prima della sua manifestazione in occasione dell'evento alluvionale del novembre 1994. Dall'esame fotointerpretativo è ben riconoscibile la zona di distacco impostata ad arco sulla cui scarpata di coronamento si sono verificati colamenti; l'accumulo sembra essersi arrestato sul bordo di monte della strada comunale. NOTE CARG (L. 438/95) - Carta Geologica d’Italia, 1:50.000, Foglio DEGO - Informazioni derivate dalla scheda di rilevamento del Progetto Speciale Eventi Alluvionali sigla TO 23 La perimetrazione del dissesto, rispetto a quanto riportato nelle coperture CARG, è stata completamente rivista sulla base di uno studio fotointerpretativo condotto su foto aeree d'evento. Dipartimento Tematico Geologia e Dissesto [email protected] GEOLOGIA Inquadramento Geologico * Unità 1 MARNA DI PAROLDO Discont. Discont.11 1 2 Immersione: Immersione: Inclinazione: Inclinazione: Struttura PAR * Unità 2 11 orizzontali orizzontali reggipoggio reggipoggio traverpoggio traverpoggio (generico) (generico) traverp. traverp. ortoclinale ortoclinale traverp. traverp. plagioclinale plagioclinale franapoggio franapoggio (generico) (generico) franap. franap. ++ inclinato inclinato del del pendio pendio franap. franap. -- inclinato inclinato del del pendio pendio franap.inclinato franap.inclinato == pendio pendio molto ampia (> 2m) ampia (60cm - 2m) moderata (20cm - 60cm) fitta (6cm - 20cm) molto fitta (< 6cm) 2 unità complessa: melange Degradazione fresca leggerm. degradata mediam. degradata molto degradata completam. degradata * USO DEL SUOLO aree urbanizzate aree estrattive seminativo seminativo arborato colture specializzate vegetazione riparia rimboschimento e novelleto bosco ceduo bosco d'alto fusto IDROGEOLOGIA Acque Superficiali acque assenti * 1° liv 1 acque stagnanti ruscellamento diffuso ruscellamento concentrato Sorgenti assenti diffuse localizzate N. Falde assent freatica in pressione Prof. (m) 2 * Litologia rocce carbonatiche travertini marne flysch, calcareo-marnosi arenarie, flysch arenacei argilliti, siltiti, flysch pelitici rocce effusive laviche a rocce effusive laviche basiche rocce effusive piroclastiche rocce intrusive acide rocce intrusive basiche r. metam. poco o nulla fogliate r. metam. a fogliazione p rocce gessose, anidritiche e saline rocce sedimentarie silicee conglomerati e brecce detriti terreni prev. ghiaiosi terreni prev. sabbiosi terreni prev. limosi terreni prev. argillosi terreno eterogeneo terreno di riporto 22 Assetto Assetto discontinuità discontinuità * Litotecnica terra coesiva terra coesiva consistente 1 terra coesiva poco consist. terra organica unità complessa unità complessa: alternanza Spaziatura 2 ° ° roccia roccia lapidea roccia debole detrito terra granulare terra granulare addensata terra granulare sciolta massiva massiva stratificata stratificata fissile fissile fessurata fessurata fratturata fratturata scistosa scistosa vacuolare vacuolare caotica caotica 1 Immersione: Inclinazione: ° Discont. 2 ° 1 2 1 * ESPOSIZIONE DEL VERSANTE incolto nudo incolto macchia e cespugliato incolto prato pascolo N NE E S SW SE CLASSIFICAZIONE DELL'EVENTO FRANOSO n.d. Velocità Velocità 1 2 2 Movimento crollo ribaltamento scivolamento rotazionale scivolamento traslativo espansione colamento "lento" colamento "rapido" sprofondamento complesso DGPV aree soggette a crolli/ribaltamenti diffusi aree soggette a sprofondamenti diffusi W NW 1 22Materiale Materiale estremamente estremamentelento lento(<(<5*10E-10 5*10E-10m/s) m/s) roccia roccia detrito detrito molto moltolento lento(<(<5*10E-8 5*10E-8m/s) m/s) terra terra lento lento(<(<5*10E-6 5*10E-6m/s) m/s) moderato moderato(<(<5*10E-4 5*10E-4m/s) m/s) rapido rapido(<(<5*10E-2 5*10E-2m/s) m/s) 1 22 Cont. Cont. acqua acqua molto moltorapido rapido(<(<55m/s) m/s) secco secco estremamente estremamenterapido rapido(>(>55m/s) m/s) umido umido bagnato bagnato molto moltobagnato bagnato aree soggette a frane superficiali diffuse Settore CARG Dipartimento Tematico Geologia e Dissesto [email protected] ATTIVITA' non non determinato determinato Stato Stato attivo attivo quiescente quiescente stabilizzato stabilizzato riattivato riattivato artificialmente artificialmente sospeso sospeso naturalmente naturalmente Distribuzione relitto relitto costante retrogressivo in allargamento multidirezionale Stile singolo complesso composito avanzante in diminuzione confinato multiplo successivo * METODOLOGIA PER LA VALUTAZIONE DEL TIPO DI MOVIMENTO E DELLO STATO DI ATTIVITA' n.d. fotointerpretazione Fotointerpretazione rilevamento sul terreno Rilevamento monitoraggiosul terreno Monitoraggio dato storico/archivio Volo Strisciata Alluvione 1994 - Regione Piemonte Fotogramma 54 6165 Dato storico/archivio segnalazione Segnalazione 11/1994 * DATA STATO DI ATTIVITA' ATTIVAZIONI DATAZIONE EVENTO PIU' SIGNIFICATIVO Data certa Data incerta min max Anno 1994 1994 Mese 11 11 Giorno 5 6 Ora Età radiometrica anni B.P. precisione Giornali Immagini telerilevate Pubblicazioni Documenti storici Testimonianze orali Lichenometria Audiovisivi Dendrocronologia Archivi enti Metodi radiometrici Cartografia Altre datazioni ± CAUSE Intrinseche Geomorfologiche materiale debole predisponente orient. sfavorev. discont. prim. predisponente Fisiche precipitaz. eccezionali prolungate Antropiche innescante SEGNI PRECURSORI fenditure, fratture contropendenze inclinaz. pali o alberi trincee, doppie creste cedimenti. comparsa sorgenti variaz. livello acqua pozzi crolli localizzati lesioni dei manufatti scomparsa sorgenti acqua in pressione nel suolo rigonfiamenti scricchiolio strutture scomparsa corsi d'acqua rumori sotterranei Dipartimento Tematico Geologia e Dissesto variaz. portata sorgenti [email protected] STATO DELLE CONOSCENZE INTERVENTI ESISTENTI Relazioni tecniche Intervento Tipo intervento Realizzazione Indagini e monitoraggio Costo indagini già eseguite (€) Costo previsto interventi eseguiti (€) 0 DOCUMENTAZIONE Archivi archivio AVI archivio SCAI archivio sopralluoghi DPC archivio interventi SGN altro 0 Costo effettivo interventi eseguiti (€) ADEMPIMENTI LEGISLATIVI NAZIONALI CARG Legge 267/98 piani straordinari SISI NO NO Non coperto Non coperto Legge 267/98 interventi urgenti Legge 267/98 PSAI Schemi previsionali e programmatici L.183/8 Pianificazione di bacino L.183/8 Piano paesistico Piani Territoriali di Coordinamento Provincial Legge 365/00 Altro * DANNI Tipo di danno Persone Edifici Costo (€) diretto Corso d'acqua Denominazione Codice caduta in un invaso sbarramento corso d'acqua morti n. feriti n. privati n. pubblici n. Beni Danno 0 n.d. sbarramento e rottura diga di frana evacuati n. privati a rischio n. pubblici a rischio n. Attività Danno: Dettaglio Danno Grado linee telefoniche lieve rottura diga o argine a rischio n. Totale potenziale deviazione sbarramento parziale sbarramento totale Descrizione Terreno agricolo 1092 Infrastrutture di servizio Dipartimento Tematico Geologia e Dissesto [email protected] INTERFEROMETRIA SATELLITARE Analisi SAR: Dati ARPA ERS (1993-2001) - RADARSAT (2003-2009); Dati PST ERS (1992-2000) - ENVISAT (2003-2010) velocità di spostamento lungo LOS dataset massima minima media n° PS/DS n° PS PS/DS in movimento ratio SISTEMA DI MONITORAGGIO (RERCOMF) Inclinometri tradiz: Inclinometri Fissi: Piezometri: Descrizione: Il sistema di monitoraggio è costituito da un unico inclinometro (S3) posizionato nei pressi delle case della località Argiolo; lo strumento riveste un ruolo di controllo nei riguardi di un eventuale estensione dei fenomeni franosi che si sono manifestati ad est della borgata nel corso dell'evento alluvionale del novembre 1994 e descritti oltre che nella presente scheda in quella con codice 004-20257-31. La misura di origine risale al mese di giugno del 1999, l'ultima misura di esercizio è stata effettuata nel mese di giugno del 2016. Nel periodo di attività della postazione inclinometrica non sono state rilevate deformazioni del tubo riconducibili alla dinamica gravitativa. INTERVENTI IDROGEOLOGIA Dipartimento Tematico Geologia e Dissesto [email protected] BIBLIOGRAFIA Tipo Codice Cartografia 241251 ANNO TITOLO / AUTORI Progetto CARG - Carta dei Processi di Instabilita` conseguenti l`evento del 3-6 novembre 1994 1:50.000 - Fogli nn. 193 (Alba), 210 (Fossano), 211 (Dego) 2003 Arpa Piemonte, Servizio Geologico d`Italia Studio 232387 Interventi urgenti per indagini e monitoraggi sulle frane. Località Capoluogo, Argiolo, Fontana 1997 Giuseppe Galliano Cartografia 304951 GLI SCIVOLAMENTI PLANARI NEL TERRITORIO DELLE LANGHE PIEMONTESI ATTIVATI DURANTE L`EVENTO ALLUVIONALE DEL 4-6 NOVEMBRE 1994 1994 Regione Piemonte - Settore Prevenzione del Rischio Geologico Metereologico e Sismico Dipartimento Tematico Geologia e Dissesto [email protected] SIFRaP Sistema Informativo Frane in Piemonte Scheda riassuntiva delle informazioni contenute nel Sistema Informativo Geologico di Arpa Piemonte relative a dissesti di versante ALLEGATI FOTOGRAFICI IDFRANA: 004-20257-32 Immagine 01 - 2015_11_10-La località Argiolo ripresa guardando verso ovest Allegati fotografici Pagina 1 di 1
