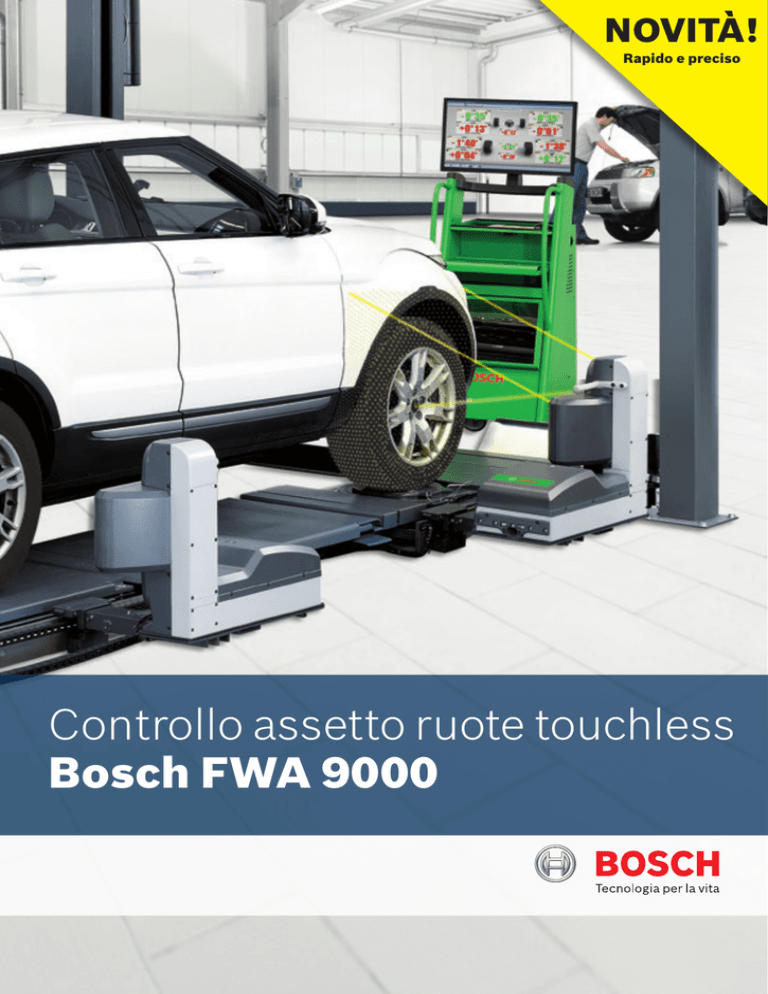

Controllo assetto ruote touchless Bosch FWA 9000

NOVITÀ!
Rapido e preciso
Controllo assetto ruote touchless
Bosch FWA 9000
Non tocca le ruote
e nemmeno il veicolo:
FWA 9000
Il nuovo FWA 9000 consente un controllo
dell’assetto ruote rapido e preciso, permettendo
allo stesso tempo di generare facilmente lavoro
all’interno dell’officina grazie alle utili attività
complementari rese possibili dai dati misurati
con precisione.
Misurazione touchless, semplice e rapida
Con FWA 9000, la misurazione touchless e simultanea delle
4 ruote è estremamente precisa. Grazie all’utilizzo semplice
e sicuro (con software e interfaccia a misura d’utente), la
misurazione può essere effettuata velocemente e senza
dover abbandonare il veicolo.
12 1
11 2
10
9
8 5
76
Misurazione live touchless:
sulle 4 ruote contemporaneamente,
senza tempi di attesa.
2
3
4
Diagnosi ad alta velocità touchless:
lo smart Test fornisce rapidamente
i valori relativi a campanatura, semiconvergenza e convergenza totale;

elimina i tempi di preparazione
per fissare gli pneumatici e applicare
i bersagli e i segni di misurazione
ai cerchi.
FWA 9000 Ready:
si adatta al sollevatore Smart Link
per misurare la maggior parte
dei veicoli, passo e interasse.
Precisione touchless:
massima precisione ripetuta grazie alle
telecamere stereo 3D e ai proiettori laser.
Sistema di riferimento:
monitoraggio live permanente delle 4 teste sensori attraverso il riferimento 3D.
Vantaggi del touchless:

misurazione più rapida;
 più clienti in officina;
 più vetture in officina.
3
Sempre più performante:
il sistema di controllo assetto ruote FWA 9000
FWA 9000 Smart Test
Il controllo dell’assetto
ruote fa risparmiare tempo
al cliente. Bastano pochi
secondi: posizionare,
misurare, terminato!
Grazie alle misurazioni live
simultanee di tutte e 4 le
ruote, FWA 9000 risulta più
rapido e più preciso rispetto
ai sistemi che effettuano
la misurazione di 2 ruote
per volta.
La misurazione simultanea
su tutte e quattro le ruote
fornisce valori chiari
e precisi sugli assi.
Ingombro ridotto
Le teste sensori di FWA
9000 sono installate sul
ponte sollevatore. Non sono
necessarie altre guide o robot
davanti o dietro il ponte.
L’elaborazione digitale delle
immagini ad alta frequenza
dei fotogrammi genera un
modello in 3D della ruota.
4
Il nuovo software di FWA 9000
 Nuova grafica intuitiva
 Nuova GUI (Graphical User Interface)
 Interfaccia utente ben organizzata
Controllo assetto ruote touchless
FWA 9000 non richiede laboriose
installazioni di staffe o piastre
per le ruote. Non si rischia così
di danneggiare i cerchi o di generare
errori di misurazione dovuti
a un’errata preparazione.
FWA 9000 Smart Link
Grazie all’adattabilità al ponte
sollevatore, consente l’utilizzo su
veicoli con passi e interassi diversi.
Non è necessario spostare le piastre
girevoli o altre attrezzature sul ponte
sollevatore.
Sistema di riferimento
e telecamere stereo 3D.
5
Precisione touchless
con proiettori laser e telecamere stereo 3D
Sistema di riferimento e telecamere stereo 3D
La precisione con i proiettori laser di FWA 9000
di FWA 9000
In condizioni di scarsa illuminazione,
2 telecamere stereo per testa sensore (in alto e in basso)
forniscono il riferimento 3D per il sistema di riferimento
(principio di triangolazione).
la ruota è illuminata da una luce a infrarossi
Rispetto dei massimi standard di sicurezza, sia per il
personale sia per i clienti, grazie al laser di classe 1M
Alta precisione ripetuta
Con un totale di 8 telecamere ad alte prestazioni
e con il sistema di riferimento aggiuntivo, FWA 9000
è estremamente resistente alle vibrazioni e offre
un’elevata precisione ripetuta in modo affidabile.
Proiettore laser e telecamere
stereo 3D di FWA 9000
Laser classe 1M
DIN EN 60825-1:2007
6
Ispezione visiva sullo schermo:
controllo live di tutte e 4 le ruote
Smart Align mostra anche immagini
live delle ruote, per una prima
ispezione visiva sullo schermo.
Tutto sotto controllo: lo Smart Align aiuta a eseguire
Posizionamento rapido e preciso della testa sensore
il posizionamento
Grazie alle immagini fornite dalla telecamera,
Il nuovo software Smart Align mostra anche immagini
posizionare la testa sensore è semplice e rapido.
live delle ruote, per una prima ispezione visiva
sullo schermo.
Supporto delle telecamere per il
posizionamento della testa sensore
7
Per la direzione corretta:
Smart Align
Menu di avvio 3: metodi di misurazione
Misurazione random
Il nuovo software di FWA 9000
Nuova grafica intuitiva
Misurazione iniziale: inizio
Nuova GUI (Graphical User Interface)
Interfaccia utente ben organizzata
con FWA 9000 Flexibar
Misurazione iniziale: completata
8
Pratica e flessibile: navigazione nei menu
con FWA 9000 Flexibar
Le fasi del processo di misurazione sono disposte
in modo ben organizzato. La sequenza delle
fasi di misurazione può essere selezionata in
modo flessibile.
Valori misurati dell’asse anteriore
Valori misurati dell’asse posteriore
Sterzo a sinistra
Sterzo a destra
9
Direzione di marcia
Collegamento rapido di
Smart Link al ponte sollevatore
FWA 9000 Smart Link
Misurazione iniziale
L’adattatore per ponte sollevatore FWA 9000 per i ponti
Breve avanzamento (circa 50 cm) per eseguire
a 4 colonne. Adattamento a passi, interassi e tipi
la compensazione dell’eccentricità e produrre
di veicoli diversi (accessorio opzionale necessario).
un modello 3D del veicolo.
Rilevazione automatica dell’avvio
FWA 9000 rileva il movimento del veicolo e avvia
automaticamente il processo di misurazione iniziale.

Misurazione iniziale

Rilevazione automatica dell’avvio
10
BU
Il software Smart Align di FWA 9000 con dati target
FWA 9000 con telecomando
Ampio database con valori dei veicoli per configurare

Diagnosi ad alta velocità senza dover neanche
tutti i dati necessari per la misurazione e per facilitare
l’adattamento visivo:
scendere dal veicolo
Compreso nella dotazione di FWA 9000 S5
130 costruttori;
30.000 tipi di veicoli;
16 lingue.



Software Smart Align
con dati target
Piastre girevoli in alluminio


ad alta precisione
(comprese nella dotazione
di S5)

Dispositivo bloccavolante
11
Assolutamente nessun contatto
con VLH 4345 A e VLH 4345 LA
Ponti sollevatori a 4 colonne Bosch per il controllo
assetto ruote
Installazione semplice e rapida
Ottimizzati per FWA 9000 Smart Link
Soluzione perfetta per il controllo assetto ruote
Sistema per il controllo assetto ruote e ponte
sollevatore da un unico fornitore
N. ordine
VLH 4345 A
VLH 4345 LA
Sollevatore
1 692 841 542 1 692 841 543
1 690 900 003
1 690 900 003
Accessori necessari:
Adattatore Smart Link
Piastra di scivolamento XXL
Sollevatore ausiliario
(VLH 4345 LA)
12
VLH 4345 A/LA – la giusta base per il controllo
assetto ruote touchless con FWA 9000
Base per il controllo assetto ruote ad alta
precisione per FWA 9000
Guida lunga 5.070 mm (dalle autovetture ai
veicoli commerciali leggeri con passo lungo)
Versione "LA": con sollevatore libera ruote
ausiliario integrato (particolarmente alto –
450 mm – specialmente per i fuoristrada e i SUV)
Struttura robusta e resistente
Piastre di scivolamento laterale integrate (XXL)
Compatibile anche con Bosch FWA 4630/4650
Sollevatore ausiliario
(VLH 4345 LA)
Testa sensore
Certificato
“FWA 9000 Ready”
per ponti sollevatori
adatti per il controllo
assetto ruote
Ready
Fatti e cifre
FWA 9000
Dotazione di FWA 9000 FWA 9000 S3 FWA 9000 S5
N. ordine
1 690 900 005 1 690 900 001
Carrello con PC, Windows 7, tastiera, mouse, stampante
4 teste sensore FWA 9000
Software Smart Align e dati target
Box di controllo
Set di cavi sollevatore, cavo di
collegamento carrello-sollevatore da 10 m
Dispositivo bloccafreno e
dispositivo bloccavolante
Display da 19“
2 piastre girevoli in alluminio standard con
elementi di riempimento di plastica
Installazione consigliata per il sollevatore (cablaggio)
Box di controllo Cablaggio elettrico/LAN
••
•
•
•
•
•
•
••
••
•
•
Display da 27”
–
2 piastre girevoli in alluminio ad alta precisione con elementi di riempimento
di alluminio e rivestimenti in gomma
–
Telecomando
–
Copertura per il carrello accessorio
opzionale
1 690 702 201
Copertura per le teste sensore
accessorio
opzionale
1 690 902 109 (1 pz./4 pz. necessari)
Adattatore Smart Link per VLH 4345 A / LA
1 690 900 003
•
•
•
•
•
accessorio
accessorio
opzionaleopzionale
Dati tecnici di FWA 9000
PassiAutovetture e veicoli commerciali
leggeri da 1.800 a 3.750 mm
14
Tensione di ingresso
Frequenza di ingresso
Potenza
100-240 VCA (10 A)
50-60 Hz
0,5 kW
Carrello PC
Peso
1.520 x 880 x 770 mm
60 kg
Testa sensore
Peso
650 x 880 x 330 mm
21 kg
Proiettore laser
Laser classe 1M
DIN EN 60825-1:2007
Solo FWA 9000 S5
Dotazione di FWA 9000 (immagine simile al prodotto originale)
Carrello con PC,
Windows 7, tastiera,
mouse, stampante
e display
Display da 27”
Dispositivo
bloccavolante
(l’immagine mostra la
versione con display
da 27")
4 teste sensore
2 piastre girevoli
in alluminio ad
alta precisione
con 4 elementi
di riempimento
di alluminio e
2 rivestimenti
in gomma
Dispositivo
bloccafreno
Telecomando
Solo FWA 9000 S3
Software
Smart Align
e dati target
Box di controllo
Set di cavi sollevatore,
cavo di collegamento
carrello-sollevatore da
10 m
Display da 19”
Copertura
per il carrello
(vedere la figura)
2 piastre girevoli
in alluminio
standard con
4 elementi di
riempimento
di plastica
Copertura per
le teste sensore
(non illustrate)
Campo di misurazione Convergenza totale (asse anteriore + asse posteriore) ±18°
Semi-convergenza (asse anteriore + asse posteriore) ±9°
Campanatura (asse anteriore + asse posteriore)
±10°
Angolo di spinta
±9°
Incidenza
±22°
Angolo differenziale di convergenza ±20°
Sollevatori per FWA 9000 (FWA 9000 Ready)
N. ordine
Sollevatore ausiliario Peso VLH 4345 A VLH 4345 LA
1 692 841 542 1 692 841 543
– 1.800 kg
incluso
2.000 kg
Carico ammesso 4.500 kg Lunghezza
6.190 mm Larghezza 3.220 mm Larghezza con Smart Link
3.610 mm Smart Link esteso
4.110 mm
Certificato
“FWA 9000 Ready”
per ponti sollevatori
adatti per il controllo
assetto ruote
Ready
Bosch Technical Hotline:
il servizio di assistenza
telefonica per gli autoriparatori
Bosch Technical Hotline è il servizio di assistenza telefonica pensato
per supportare gli operatori nelle diagnosi e riparazioni più critiche.
Tecnici Bosch altamente specializzati sono in grado di guidare passo-passo
l’autoriparatore nell’individuazione e nella risoluzione dei guasti sui sistemi
delle vetture. Inoltre, grazie alla funzione integrata di diagnosi remota,
Prodotti e servizi Bosch
l’operatore Bosch può anche operare in teleassistenza. L’esperienza Bosch,
 Diagnosi
leader nel settore dei componenti e sistemi per autoveicoli garantisce un
 Sistemi diesel
servizio di qualità, per un’assistenza multimarca a 360°.
 Sistemi benzina
 Sistemi frenanti
I vantaggi: produttività e servizio al cliente
 Candele di accensione
Con il supporto della Bosch Technical Hotline l’operatore d’officina
 Sistemi per energia
è in grado di individuare più rapidamente i guasti, riparare più veicoli
 Batterie
e ridurre i tempi di attesa degli automobilisti:
 Filtri
ff sicurezza di operare con un partner altamente affidabile
 Tergicristalli
ff risparmio di tempo nella riparazione del veicolo, grazie alle procedure
 Illuminazione
collaudate da Bosch
 Elettronica di comfort
ff riduzione dei costi sostenuti a seguito di tentativi di riparazione
 Veicoli ibridi/elettromobilità
Come usufruire della Bosch Technical Hotline?
Il servizio di assistenza telefonica Bosch Technical Hotline si integra
nell’offerta del software d’officina ESI[tronic]: tutti gli autoriparatori
in possesso di un abbonamento ESI[tronic] 2.0, con almeno la partizione
di diagnosi SD, possono sottoscrivere il servizio richiedendolo presso
il proprio rivenditore Bosch Diagnostics.
Il servizio Bosch Technical Hotline risponde al numero: 895 895 0838*.
*numero a pagamento, per maggiori informazioni su modalità di attivazione e costi del servizio
chiedete al vostro distributore d’attrezzatura di fiducia o visitate il sito: www.formulabosch.com
Robert Bosch S.p.A.
Società unipersonale
Automotive Aftermarket
www.bosch.it
www.formulabosch.com
AA/SES-CMS2 1.987.P20.795.810 05.2015
ff maggior fidelizzazione e soddisfazione del cliente finale.
Con riserva di modifiche tecniche e variazioni del programma.
infruttuosi sul veicolo
 Hotline tecnica
 Database di conoscenze
 Service training
 Soluzioni per officina
