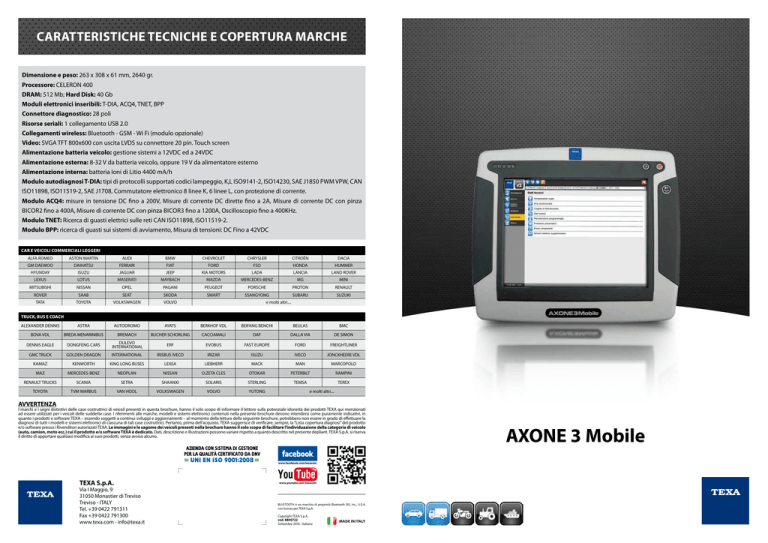

AXONE 3 Mobile - AT Service Group

Caratteristiche tecniche e COPERTURA MARCHE
Dimensione e peso: 263 x 308 x 61 mm, 2640 gr.
Processore: CELERON 400
DRAM: 512 Mb; Hard Disk: 40 Gb
Moduli elettronici inseribili: T-DIA, ACQ4, TNET, BPP
Connettore diagnostico: 28 poli
Risorse seriali: 1 collegamento USB 2.0
Collegamenti wireless: Bluetooth - GSM - Wi Fi (modulo opzionale)
Video: SVGA TFT 800x600 con uscita LVDS su connettore 20 pin. Touch screen
Alimentazione batteria veicolo: gestione sistemi a 12VDC ed a 24VDC
Alimentazione esterna: 8-32 V da batteria veicolo, oppure 19 V da alimentatore esterno
Alimentazione interna: batteria Ioni di Litio 4400 mA/h
Modulo autodiagnosi T-DIA: tipi di protocolli supportati codici lampeggio, K,L ISO9141-2, ISO14230, SAE J1850 PWM VPW, CAN
ISO11898, ISO11519-2, SAE J1708, Commutatore elettronico 8 linee K, 6 linee L, con protezione di corrente.
Modulo ACQ4: misure in tensione DC fino a 200V, Misure di corrente DC dirette fino a 2A, Misure di corrente DC con pinza
Bicor2 fino a 400A, Misure di corrente DC con pinza Bicor3 fino a 1200A, Oscilloscopio fino a 400KHz.
Modulo TNET: Ricerca di guasti elettrici sulle reti CAN ISO11898, ISO11519-2.
Modulo BPP: ricerca di guasti sui sistemi di avviamento, Misura di tensioni: DC Fino a 42VDC
Car e veicoli commerciali leggeri
ALFA ROMEO
ASTON MARTIN
AUDI
BMW
CHEVROLET
CHRYSLER
CITROËN
DACIA
GM DAEWOO
DAIHATSU
FERRARI
FIAT
FORD
FSO
HONDA
HUMMER
HYUNDAY
ISUZU
JAGUAR
JEEP
KIA MOTORS
LADA
LANCIA
LAND ROVER
LEXUS
LOTUS
MASERATI
MAYBACH
MAZDA
MERCEDES-BENZ
MG
MINI
MITSUBISHI
NISSAN
OPEL
PAGANI
PEUGEOT
PORSCHE
PROTON
RENAULT
ROVER
SAAB
SEAT
SKODA
SMART
SSANGYONG
SUBARU
SUZUKI
TATA
TOYOTA
Volkswagen
VOLVO
ALEXANDER DENNIS
ASTRA
AUTODROMO
AYATS
BERKHOF VDL
BEIFANG BENCHI
BEULAS
BMC
BOVA VDL
BREDA MENARINIBUS
BREMACH
BUCHER SCHORLING
CACCIAMALI
DAF
DALLA VIA
DE SIMON
DENNIS EAGLE
DONGFENG CARS
DULEVO
INTERNATIONAL
ERF
EVOBUS
FAST EUROPE
FORD
FREIGHTLINER
GMC TRUCK
GOLDEN DRAGON
INTERNATIONAL
IRISBUS IVECO
IRIZAR
ISUZU
IVECO
JONCKHEERE VDL
KAMAZ
KENWORTH
KING LONG BUSES
LEXEA
LIEBHERR
MACK
MAN
MARCOPOLO
e molti altri....
TRUCK, BUS E COACH
MAZ
MERCEDES-BENZ
NEOPLAN
NISSAN
O.ZETA CLES
OTOKAR
PETERBILT
RAMPINI
RENAULT TRUCKS
SCANIA
SETRA
SHAANXI
SOLARIS
STERLING
TEMSA
TEREX
TOYOTA
TVM MARBUS
VAN HOOL
Volkswagen
VOLVO
YUTONG
e molti altri....
AVVERTENZA
I marchi e i segni distintivi delle case costruttrici di veicoli presenti in questa brochure, hanno il solo scopo di informare il lettore sulla potenziale idoneità dei prodotti TEXA qui menzionati
ad essere utilizzati per i veicoli delle suddette case. I riferimenti alle marche, modelli e sistemi elettronici contenuti nella presente brochure devono intendersi come puramente indicativi, in
quanto i prodotti e software TEXA – essendo soggetti a continui sviluppi e aggiornamenti – al momento della lettura della seguente brochure, potrebbero non essere in grado di effettuare la
diagnosi di tutti i modelli e sistemi elettronici di ciascuna di tali case costruttrici. Pertanto, prima dell’acquisto, TEXA suggerisce di verificare, sempre, la “Lista copertura diagnosi” del prodotto
e/o software presso i Rivenditori autorizzati TEXA. Le immagini e le sagome dei veicoli presenti nella brochure hanno il solo scopo di facilitare l’individuazione della categoria di veicolo
(auto, camion, moto ecc.) cui il prodotto e/o software TEXA è dedicato. Dati, descrizione e illustrazioni possono variare rispetto a quanto descritto nel presente depliant. TEXA S.p.A. si riserva
il diritto di apportare qualsiasi modifica ai suoi prodotti, senza avviso alcuno.
www.facebook.com/texacom
TEXA S.p.A.
Via I Maggio, 9
31050 Monastier di Treviso
Treviso - ITALY
Tel. +39 0422 791311
Fax +39 0422 791300
www.texa.com - [email protected]
www.youtube.com/texacom
BLUETOOTH è un marchio di proprietà Bluetooth SIG, Inc., U.S.A.
con licenza per TEXA S.p.A.
Copyright TEXA S.p.A.
cod. 8800722
Settembre 2010 - Italiano
MADE IN ITALY
AXONE 3 Mobile
AXONE 3 Mobile è lo strumento di diagnosi ed autodiagnosi completo ed efficiente
che permette di eseguire tutti i test su auto, veicoli commerciali leggeri e pesanti
software IDC4
AXONE 3 Mobile è una soluzione che unisce la praticità
di un’interfaccia portatile alla completezza di un PC con
ampio monitor 10.4’’ touch-screen, in grado di operare
in qualsiasi condizione di luce. Grazie alla struttura
leggera ma robusta, è il dispositivo ideale all’interno
dell’officina.
AXONE 3 Mobile è dotato di un connettore diagnostico
28 poli che ne permette l’utilizzo nella configurazione
standard, ossia direttamente collegato alla presa
del veicolo. Lo strumento è anche fornito di tutte le
moderne tecnologie “mobile” che permettono al meccanico di lavorare comodamente intorno al mezzo,
senza il vincolo del cavo.
AXONE 3 Mobile può infatti connettersi tramite
tecnologia Bluetooth alle interfacce di diagnosi e
autodiagnosi TEXA Navigator TXT, Navigator TXC
e Tribox Mobile, al dispositivo di diagnosi, misure
e oscilloscopio UNIProbe, agli analizzatori GASBOX
Autopower (per i motori benzina) e OPABOX Autopower
(per i motori diesel).
Anche nella configurazione “con cavo”, AXONE 3 Mobile è in grado di effettuare
i principali test di diagnosi e autodiagnosi semplicemente sostituendo i moduli
elettronici di cui è dotato:
- Modulo T-DIA per ricerca guasti, regolazioni, attivazioni, azzeramento spie,
programmazioni chiavi e configurazioni;
- Modulo ACQ4 per tutte le misure elettriche e strumentali (oscilloscopio,
multimetro, manometro, ecc.);
- Modulo BPP per le analisi automatiche del sistema batteria, avviamento e
ricarica;
- Modulo TNET per l’analisi e la ricerca guasti di tipo elettrico nelle reti (Can, Van,
Lin...).
In particolare il Modulo di Autodiagnosi T-DIA permette, oltre alla lettura degli errori e dei parametri di funzionamento
dei principali sistemi elettronici, di eseguire con estrema facilità e in piena sicurezza regolazioni, attivazioni, azzeramento spie di bordo, programmazioni chiavi e configurazioni.
AXONE 3 Mobile è dotato del nuovissimo software IDC4, evoluzione del famoso
IDC3, sviluppato interamente da TEXA, basato sull’ambiente operativo Windows,
intuitivo e di facile utilizzo.
Oltre alle risorse di diagnosi, per ciascun veicolo selezionato sono disponibili anche una serie di dati aggiuntivi che rendono IDC4 unico nel suo genere.
Questa è infatti l’innovazione che ha rivoluzionato il concetto stesso di strumento di diagnosi:
direttamente sul monitor del dispositivo che si utilizza durante il test, una volta selezionati marca,
modello e motorizzazione, sono subito rese disponibili delle informazioni aggiuntive specifiche per
quel veicolo.
Bollettini tecnici sui guasti più significativi e ricorrenti, schemi elettrici e schede componenti,
corredati di immagini e filmati esplicativi garantiscono facilità di utilizzo anche ai meno esperti.
FUNZIONE “CERCA” POWERED BY GOOGLE
Connesso ad Internet mediante l’antenna Wi-Fi integrata, AXONE 3 Mobile è in grado di
interrogare i database TEXA per ricercare delle procedure di riparazione già sperimentate.
Una volta selezionato il veicolo sul quale sta operando, il meccanico potrà inviare una richiesta
direttamente digitando la descrizione del problema a campo libero e cliccando un tasto sullo
schermo dello strumento, ottenendo in pochi secondi una risposta efficace sulla corretta
modalità di intervento.
I server TEXA possiedono oltre 6000 soluzioni relative ai più svariati problemi riscontrati dai
call center di tutto il mondo, e si arricchiscono di circa 100 nuove soluzioni ogni settimana.
FUNZIONE TGS2
La funzione TGS2 (TEXA Global Scan 2)* è l’innovazione inserita di serie nel software
IDC4 che permette di effettuare la scansione automatica di tutte le centraline
elettroniche diagnosticabili.
è possibile scegliere di scansionare tutti i sistemi, oppure selezionarne solo alcuni
ed il sistema provvede a verificare in maniera automatica il corretto riconoscimento
della centralina e l’eventuale presenza di errori. In questo caso, cliccando sull’icona
in questione, si entra direttamente in autodiagnosi, senza necessità di avviare
nuovamente l’applicazione specifica.
* Disponibile solo per AXONE Direct, Navigator TXT, Navigator TXC, modulo T-DIA.
Tutti i prodotti TEXA
sono garantiti 24 mesi
Per verificare la grande copertura offerta da TEXA puoi consultare il sito www.texa.com/applicationlist
Per vedere le dimostrazioni di utilizzo degli strumenti puoi consultare il sito www.texa.com/demo
