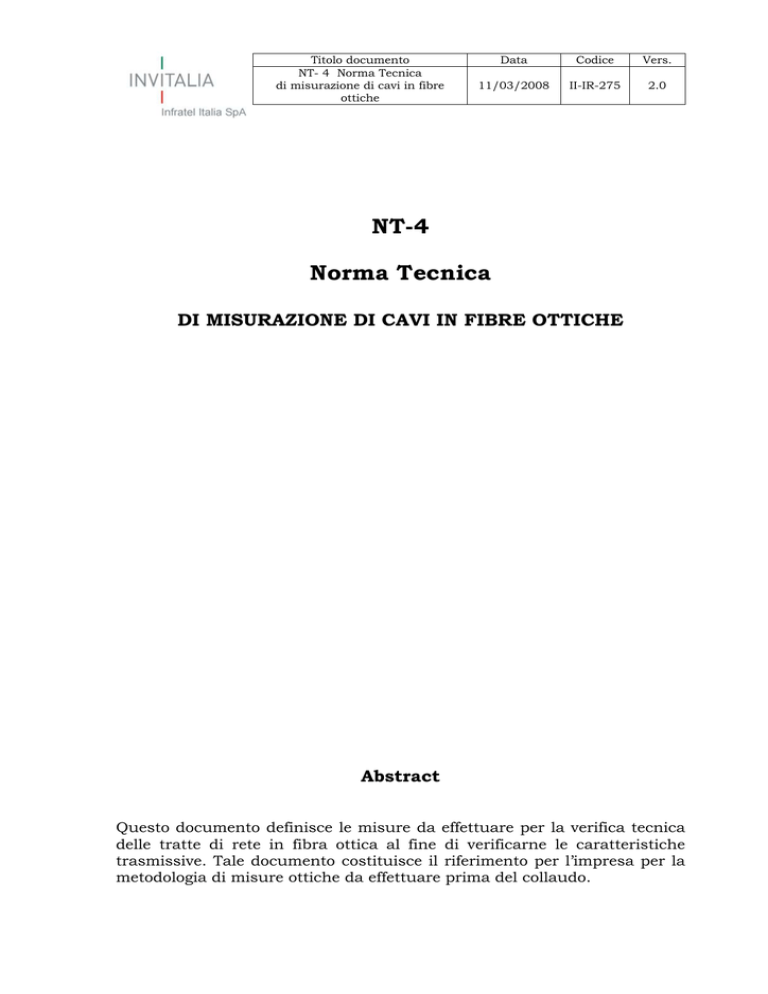

NT-4 Norma Tecnica

Titolo documento
NT- 4 Norma Tecnica
di misurazione di cavi in fibre
ottiche
Data
Codice
Vers.
11/03/2008
II-IR-275
2.0
NT-4
Norma Tecnica
DI MISURAZIONE DI CAVI IN FIBRE OTTICHE
Abstract
Questo documento definisce le misure da effettuare per la verifica tecnica
delle tratte di rete in fibra ottica al fine di verificarne le caratteristiche
trasmissive. Tale documento costituisce il riferimento per l’impresa per la
metodologia di misure ottiche da effettuare prima del collaudo.
Titolo documento
NT- 4 Norma Tecnica
di misurazione di cavi in fibre
ottiche
Data
Codice
Vers.
11/03/2008
II-IR-275
2.0
INDICE:
1
INTRODUZIONE ......................................................................................... 5
2
CONDIZIONI GENERALI ............................................................................. 7
2.1
Generalità ............................................................................................... 7
2.2
Criteri di accettazione e di rifiuto della prova ........................................... 8
2.3
Competenze dell’impresa appaltatrice ...................................................... 9
2.4
Collaudo di nuovi impianti su rete esistente............................................. 9
3
MISURE OTTICHE .....................................................................................11
3.1
Parametri ...............................................................................................12
3.2
Attenuazione totale di sezione.................................................................13
3.3
Attenuazione delle giunzioni di linea .......................................................14
3.4
Lunghezza ottica ....................................................................................14
3.5
Verifica di coerenza ................................................................................16
3.4.1
3.4.2
3.4.3
4
Diagramma della potenza retrodiffusa ........................................................ 15
Return Loss delle terminazioni .................................................................. 15
Insertion Loss delle terminazioni ............................................................... 16
DOCUMENTAZIONE ..................................................................................17
Pagina 2 di 11
Redatto
Verificato
Approvato
Andrea Aceto
Andrea Aceto
Salvatore Lombardo
Titolo documento
NT- 4 Norma Tecnica
di misurazione di cavi in fibre
ottiche
Data
Codice
Vers.
11/03/2008
II-IR-275
2.0
1 INTRODUZIONE
La presente norma definisce le modalità di effettuazione delle misure e
delle verifiche tecniche che saranno eseguite:
dall’appaltatore, prima del collaudo da parte del direttore lavori,
sul 100% delle entità interessate;
dal direttore lavori, con l’assistenza dell’appaltatore, in fase di
collaudo dell’opera, sull’8% delle entità interessate; al riguardo
l’appaltatore dovrà fornire i mezzi e il personale necessario per lo
svolgimento delle predette misure; tutti gli oneri derivanti da tali attività
saranno a carico dell’appaltatore, il quale non potrà pretendere alcunché,
in quanto i succitati oneri sono già compresi e compensati nei corrispettivi
di spettanza dell’appaltatore;
da Infrastrutture e Telecomunicazioni per l’Italia S.p.A. di seguito
denominata anche “Infratel Italia” o “Infratel”, con l’assistenza
dell’appaltatore, in fase di collaudo in caso di riconfigurazione, sul 100%
delle entità interessate; al riguardo l’appaltatore dovrà fornire i mezzi e il
personale necessario per lo svolgimento delle predette misure; tutti gli
oneri derivanti da tali attività saranno a carico dell’appaltatore, il quale
non potrà pretendere alcunché, in quanto i succitati oneri sono già
compresi e compensati nei corrispettivi di spettanza dell’appaltatore.
La norma sarà applicata anche per gli interventi di esercizio
(manutenzione correttiva, manutenzione straordinaria, spostamenti, etc.)
per i quali è previsto il collaudo ottico/elettrico.
Pagina 3 di 11
Redatto
Verificato
Approvato
Andrea Aceto
Andrea Aceto
Salvatore Lombardo
Titolo documento
NT- 4 Norma Tecnica
di misurazione di cavi in fibre
ottiche
Data
Codice
Vers.
11/03/2008
II-IR-275
2.0
2 CONDIZIONI GENERALI
2.1
Generalità
Il direttore lavori, con l’assistenza dell’impresa realizzatrice, procederà ad
eseguire le verifiche tecniche descritte nel seguito del documento.
Il committente potrà richiedere l’esecuzione di ulteriori prove.
L’appaltatore è tenuto ad effettuare, con personale proprio (o di
subappaltatori) e con mezzi propri, tutte le prove descritte nel seguito del
documento e le eventuali ulteriori richieste dal committente.
L’appaltatore è tenuto ad effettuare le prove con strumenti e metodi
ritenuti di volta in volta idonei dal committente.
La verifica tecnica ha la finalità di certificare che l’impianto realizzato sia
rispondente agli standard qualitativi richiesti da Infratel Italia secondo
quanto disciplinato nella presente norma.
Gli esiti delle misure e delle verifiche tecniche effettuate, devono essere
registrati nei modelli predisposti (riportati in allegato) e devono essere
consegnati, come la restante documentazione a corredo dell’impianto, ad
Infratel Italia.
Eventuali inconvenienti che fossero riscontrati prima o durante la fase di
collaudo tecnico dovranno essere regolarizzati a cura e spese dell’impresa
entro i termini stabiliti da Infratel Italia.
Tutte le misure effettuate dall’appaltatore, in accordo alla presente
normativa, dovranno essere consegnate al direttore lavori prima del
collaudo tecnico, congiuntamente alla certificazione (redatta a cura
dell’appaltatore) di conformità dei materiali forniti e delle modalità di
installazione, alle specifiche tecniche e di collaudo fornite da Infratel Italia,
unitamente al fascicolo di collaudo.
Gli eventuali inconvenienti riscontrati successivamente alla verifica tecnica
eseguita dal direttore lavori, dovranno essere regolarizzati a cura e spese
dell’impresa entro i termini stabiliti da Infratel Italia.
2.2
Criteri di accettazione e di rifiuto della prova
Una verifica tecnica si definisce positiva quando tutte le misure e/o
verifiche eseguite risultano conformi ai valori definiti nella presente norma.
Si definisce negativa una verifica tecnica quando almeno una delle misure
e/o verifiche previste dalla presente norma, dia esito negativo o quando
almeno uno degli elementi di impianto introduca un valore di attenuazione
superiore ai limiti di accettazione qui definiti.
Pagina 4 di 11
Redatto
Verificato
Approvato
Andrea Aceto
Andrea Aceto
Salvatore Lombardo
Titolo documento
NT- 4 Norma Tecnica
di misurazione di cavi in fibre
ottiche
2.3
Data
Codice
Vers.
11/03/2008
II-IR-275
2.0
Competenze dell’impresa appaltatrice
L’impresa, per l’effettuazione delle misure e delle verifiche, dovrà mettere a
disposizione del direttore lavori i seguenti strumenti di misura oltre al
personale necessario all’utilizzo degli stessi (la lista sottostante è indicativa
e non esaustiva):
OTDR;
coppia tx/rx;
identificatore di fibra attiva.
-
2.4
Collaudo di nuovi impianti su rete esistente
Nel caso in cui una nuova porzione di rete debba essere collegata ad una
esistente, poiché le misure debbono comunque essere effettuate dalle
terminazioni del cavo, di norma viene misurata una tratta di rete che
comprende una parte di rete preesistente.
In tal caso qualora, in fase di misura, si rilevino anomalie di qualunque
natura sulla rete esistente, prima di intervenire si dovrà richiedere l’
autorizzazione ad Infratel che definirà le modalità dell’intervento di
regolarizzazione.
Pagina 5 di 11
Redatto
Verificato
Approvato
Andrea Aceto
Andrea Aceto
Salvatore Lombardo
Titolo documento
NT- 4 Norma Tecnica
di misurazione di cavi in fibre
ottiche
Data
Codice
Vers.
11/03/2008
II-IR-275
2.0
3 MISURE OTTICHE
Le misure ottiche saranno eseguite secondo le modalità indicate nella
presente norma.
Di seguito sono riportate le misure che dovranno essere eseguite:
misure a 1.550 nm:
attenuazione totale di sezione;
attenuazione delle giunzioni di linea;
lunghezza ottica;
diagramma di retrodiffusione;
return-loss delle terminazioni;
insertion-loss delle terminazioni.
-
misure a 1.625 nm:
diagramma di retrodiffusione.
-
Nell’ambito della documentazione delle misure di collaudo ottico/elettrico
deve essere consegnata copia dei diagrammi di retrodiffusione delle misure
della lunghezza ottica, delle giunzioni e della potenza retrodiffusa.
I dati relativi alle misure di collaudo dovranno essere riportati su carta
facendo uso dei modelli allegati.
3.1
Parametri
Si definiscono i seguenti parametri:

attenuazione specifica della fibra espressa in dB/km, riferita alla
lunghezza d’onda di caratterizzazione della tratta;
L
lunghezza ottica della sezione espressa in km;
n
numero delle giunzioni a fusione presenti nella sezione rilevabili
singolarmente al riflettometro;
numero delle giunzioni a fusione presenti nella sezione non rilevabili
n1
singolarmente al riflettometro (giunto della bretella connettorizzata nel
telaio di terminazione e giunto pot-head);
ag
valore di attenuazione nominale relativo ad ogni giunzione a fusione
rilevabile singolarmente al riflettometro;
ag1
valore di attenuazione nominale relativo ad ogni giunzione a fusione
non rilevabile singolarmente al riflettometro;
nc
numero di connessioni meccaniche presenti nella sezione che, in un
collegamento punto-punto, è pari a 2;
ac
attenuazione nominale introdotta per ogni connessione meccanica.
Pagina 6 di 11
Redatto
Verificato
Approvato
Andrea Aceto
Andrea Aceto
Salvatore Lombardo
Titolo documento
NT- 4 Norma Tecnica
di misurazione di cavi in fibre
ottiche
Data
Codice
Vers.
11/03/2008
II-IR-275
2.0
Per il calcolo delle soglie vanno utilizzati i valori sotto riportati:

ac
ag
ag1
3.2
F.O. G.652
F. O. G.655
Connettore FC
Connettore SC
Giunzione SM-R / SM-R
Giunzione SM-R / NZD
Giunzione NZD / NZD
Giunzione SM-R / SM-R
Giunzione SM-R / NZD
Giunzione NZD / NZD
0.21 dB/km
0.23 dB/km
0.2 dB
0.2 dB
0.06 dB
0.18 dB
0.09 dB
0.08 dB
0.20 dB
0.14 dB
Attenuazione totale di sezione
L’attenuazione totale di sezione, rilevata con la tecnica di inserzione, non
dovrà essere maggiore dell’attenuazione calcolata secondo i limiti stabiliti
dalla presente norma.
Sui cavi di nuova posa contenenti fibre terminate solo da un lato,
dovranno essere predisposti, in sede di realizzazione dell’impianto, dei
transiti o dei loop, a seconda dei casi, realizzando la giunzione a fusione, o
meccanica, nel punto in cui dette fibre non sono terminate. In tal modo
sarà possibile eseguire le misure di verifica bidirezionali sul 100% delle
fibre.
L’attenuazione massima ammessa dovrà essere calcolata con la seguente
relazione:
Amax = [( x L) + (n x ag) + (n1 x ag1) + (nc x ac)] (dB)
3.3
Attenuazione delle giunzioni di linea
La misura dovrà essere eseguita con la tecnica della retrodiffusione
bidirezionale utilizzando il metodo di approssimazione per minimi quadrati
(LSA).
In ognuno dei versi, il valore assoluto dell’attenuazione di ogni singolo
giunto non dovrà essere maggiore di:
Tipo di Giunzione
Valore Attenuazione (dB)
giunzione SM-R/SM-R
≤0.20 dB
giunzione SM-R/NZD
≤0.40 dB
giunzione NZD/NZD
≤0.30 dB
Pagina 7 di 11
Redatto
Verificato
Approvato
Andrea Aceto
Andrea Aceto
Salvatore Lombardo
Titolo documento
NT- 4 Norma Tecnica
di misurazione di cavi in fibre
ottiche
3.4
-
Data
Codice
Vers.
11/03/2008
II-IR-275
2.0
Lunghezza ottica
La tecnica da utilizzare per il calcolo di L è quella di retrodiffusione
impostando il valore dell’indice di rifrazione a:
fibre SM-R: 1,4675;
fibre NZD: 1,4700.
3.4.1
Diagramma della potenza retrodiffusa
Si dovrà verificare, mediante diagramma di retrodiffusione, che
l’attenuazione della fibra sia uniformemente distribuita; se si rilevassero,
in sede di collaudo, centri di scattering di entità maggiore od uguale a
0.05 dB se ne dovrà prendere nota sul verbale di collaudo registrando
accuratamente l’entità e la posizione delle eventuali anomalie riscontrate.
Sarà cura dell’impresa eseguire le necessarie indagini atte a stabilire la
natura dell’evento che, se attribuibile a fatti avvenuti durante o dopo la
posa del cavo, daranno luogo ad esito negativo del collaudo.
Al fine di consentire una corretta valutazione di quanto sopra esposto, il
relativo diagramma della potenza retrodiffusa dovrà essere eseguito,
utilizzando campi di misura ed impulsi appropriati, per tratte di cavo non
superiori a 15 km.
3.4.2
Return Loss delle terminazioni
Per tutti i connettori il Return Loss dovrà essere misurato con tecnica di
retrodiffusione e predisponendo una bobina di lancio di almeno 500 m. Il
valore limite è 0,22 dB.
3.4.3
Insertion Loss delle terminazioni
Per tutti i connettori l’Insertion Loss dovrà essere misurato con tecnica di
retrodiffusione e predisponendo una bobina di lancio di almeno 500 m. Il
valore limite è 0,22 dB.
3.5
Verifica di coerenza
Dovrà essere confrontata la lunghezza ottica con la relativa lunghezza
cavo: la lunghezza ottica non può essere inferiore alla lunghezza cavo; per
lunghezza ottica superiore al 104% della lunghezza cavo, i dati andranno
verificati.
In caso di tratte non punto-punto, o che comunque si innestano su tratte
già realizzate, andrà misurata la lunghezza ottica complessiva delle fibre
ottiche confrontandola con la lunghezza cavo complessiva da As Built.
Pagina 8 di 11
Redatto
Verificato
Approvato
Andrea Aceto
Andrea Aceto
Salvatore Lombardo
Titolo documento
NT- 4 Norma Tecnica
di misurazione di cavi in fibre
ottiche
Data
Codice
Vers.
11/03/2008
II-IR-275
2.0
4 DOCUMENTAZIONE
I modelli di misura compilati durante le verifiche eseguite devono essere
allegati al relativo verbale.
Per la registrazione dell’esito delle misure ottiche è stato predisposto il
modello in allegato.
MOD.A:
DOCUMENTAZIONE DI MISURAZIONE
OTTICO/ELETTRICO
IMPIANTO___________________________
TRATTA ___________________________
IMPRESA____________________________
Data di MISURAZIONE___/___/___
Pagina 9 di 11
Redatto
Verificato
Approvato
Andrea Aceto
Andrea Aceto
Salvatore Lombardo
Titolo documento
NT- 4 Norma Tecnica
di misurazione di cavi in fibre
ottiche
Data
Codice
Vers.
11/03/2008
II-IR-275
2.0
MOD.B:
Modello B
IMPRESA
SEZIONE
TIPO CAVO E FORMAZIONE
CENTRALE TX (lato A)
IMPIANTO
LUNGHEZZA

CENTRALE RX (lato B)
STRUMENTO
TIPO
Km
nm
MATRICOLA
SORGENTE
RICEVITORE
MISURE DI ATTENUAZIONE TOTALE
L) + ( n x ag ) + ( n1 ng1 ) + ( nc x ac )]
LIMITE DI CAPITOLATO : Amax [( x
MAX VALORE
MISURATO:
N°
F.O.
1
2
3
4
5
6
7
8
9
10
11
12
I
(lato A)
II
(lato B)
Atten.
media
dB
dB
Verifica Verifica
Esercizio Esercizio
N°
F.O.
13
14
15
16
17
18
19
20
21
22
23
24
I
(lato A)
II
(lato B)
Atten.
media
Verifica Verifica
Esercizio Esercizio
MISURE DELLA LUNGHEZZA OTTICA ( Km.)
MISURE
DALLA
CENTRALE DI
I.O.R.(indice di rifrazione)
IMPULSO
N° F.O.
Lato Mis.
ns
Lunghezza Ottica [Km]
MISURE DI RETURN/INSERTION LOSS DELLE TERMINAZIONI
MISURE
DALLA
CENTRALE DI
I.O.R.(indice di rifrazione)
N°
F.O.
Lato
Mis.
Rifl./Atten.
(dB)
N°
F.O.
1
2
13
14
3
15
4
16
5
17
IMPULSO
Lato
Mis.
Rifl./Atten.
(dB)
N°
F.O.
ns
Lato Rifl./Atten. N°
Mis.
(dB)]
F.O.
Pagina 10 di 11
Redatto
Verificato
Approvato
Andrea Aceto
Andrea Aceto
Salvatore Lombardo
Lato
Mis.
Rifl./Atten.
(dB)]
Titolo documento
NT- 4 Norma Tecnica
di misurazione di cavi in fibre
ottiche
6
18
7
19
8
20
9
21
10
22
11
23
12
24
Firma Collaudatore Impresa
Data
Codice
Vers.
11/03/2008
II-IR-275
2.0
Data : ............../……/……………
Pagina 11 di 11
Redatto
Verificato
Approvato
Andrea Aceto
Andrea Aceto
Salvatore Lombardo
