22/04/2010

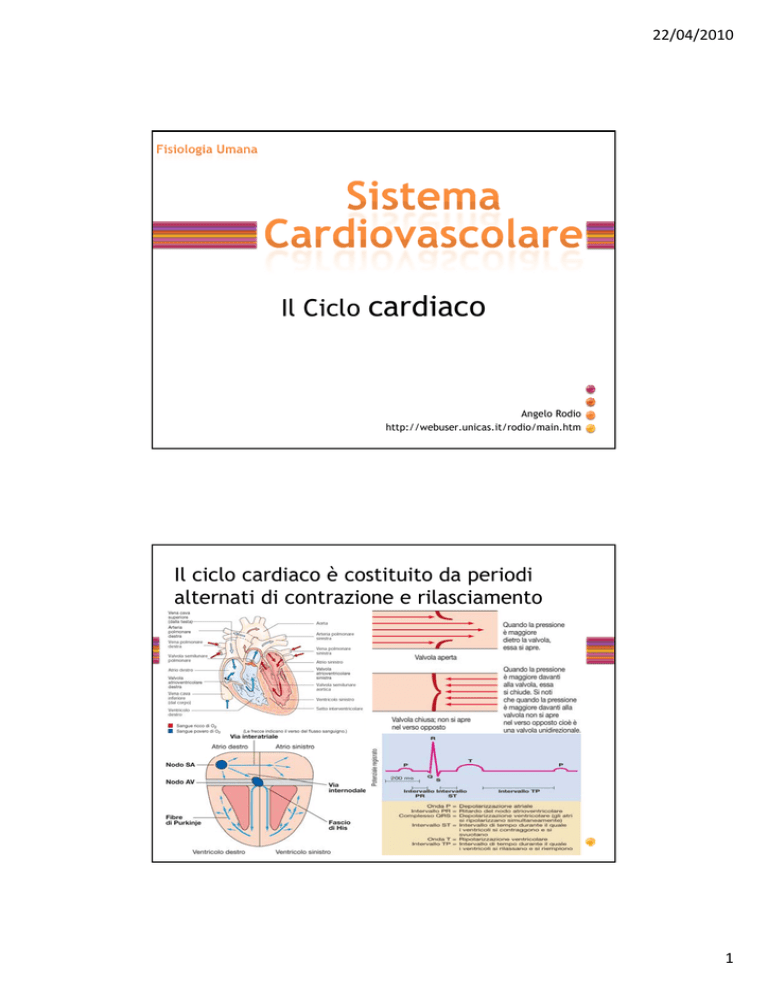

Il Ciclo
cardiaco
Angelo Rodio
http://webuser.unicas.it/rodio/main.htm
Il ciclo cardiaco è costituito da periodi
alternati di contrazione e rilasciamento
1
22/04/2010
Il diagramma di Wigger
Diastole ventricolare
Fase intermedia
1.
2.
3.
4.
Intervallo TP su ECG
Pressione atriale > pressione ventricolare
Valvola atrioventricolare aperta
Il volume ventricolare aumenta di volume
2
22/04/2010
Diastole ventricolare
Fase tardiva
1.
2.
3.
4.
5.
Nodo SA raggiunge il potenziale di soglia
Contrazione atriale
Pressione atriale aumenta ulteriormente
Valvola atrioventricolare aperta
Il volume ventricolare aumenta di volume
Diastole ventricolare: Fase finale
1. Contrazione atriale
completata
2. Riempimento
ventricolare completato
3. Volume telediastolico
(VTD circa 135 mL)
3
22/04/2010
Contrazione Isovolumetrica
1. Eccitazione ventricolare e inizio sistole
ventricolare
2. QRS rappresenta inizio eccitazione e R
inizio sistole
3. Pressione ventricolare > atriale (< aortica)
4. Chiusura valvola atrioventricolare
5. Contrazione a volume costante
Eiezione Ventricolare
1.
2.
3.
4.
Pressione ventricolare > aortica
Valvola semilunare si apre
Gittata sistolica
Volume tesistolico (VTS circa 64 mL)
4
22/04/2010
Rilasciamento
ventricolare e
rilasciamento
isovolumetrico
1. Pressione e volume ventricolare
diminuiscono
2. Pressione aortica > ventricolo
3. Valvola Atrioventricolare e aortica chiusa
4. Rilasciamento a volume costante
5. Chiusura valvola aortica (incisura dicrota)
segna inizio della DIASTOLE
Riempimento ventricolare e Frequenza cardiaca
Soggetto:
1. Condizione di
riposo 75 bmp,
durata del ciclo
cardiaco 800 ms
(300ms sistole e
500ms diastole)
2. Condizione di
esercizio 180
bpm, diastole
da 500ms a
125ms
( id i
(riduzione
d
dell
75%)
3. Frequenze
cardiache
superiori a 200
bpm
compromesso il
VTD
5
