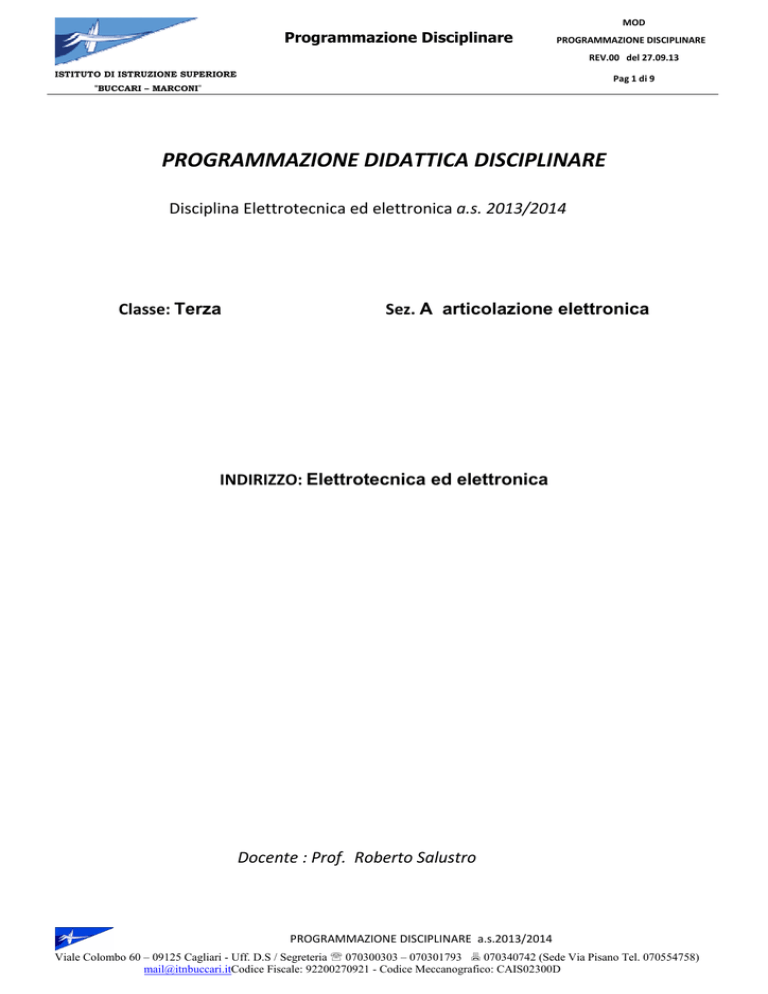

PROGRAMMAZIONE DIDATTICA DISCIPLINARE
Disciplina Elettrotecnica ed elettronica a.s. 2013/2014
Classe: Terza
Sez. A articolazione elettronica
INDIRIZZO: Elettrotecnica ed elettronica
Docente : Prof. Roberto Salustro
PROGRAMMAZIONE DISCIPLINARE a.s.2013/2014
