multimetro e oscilloscopio

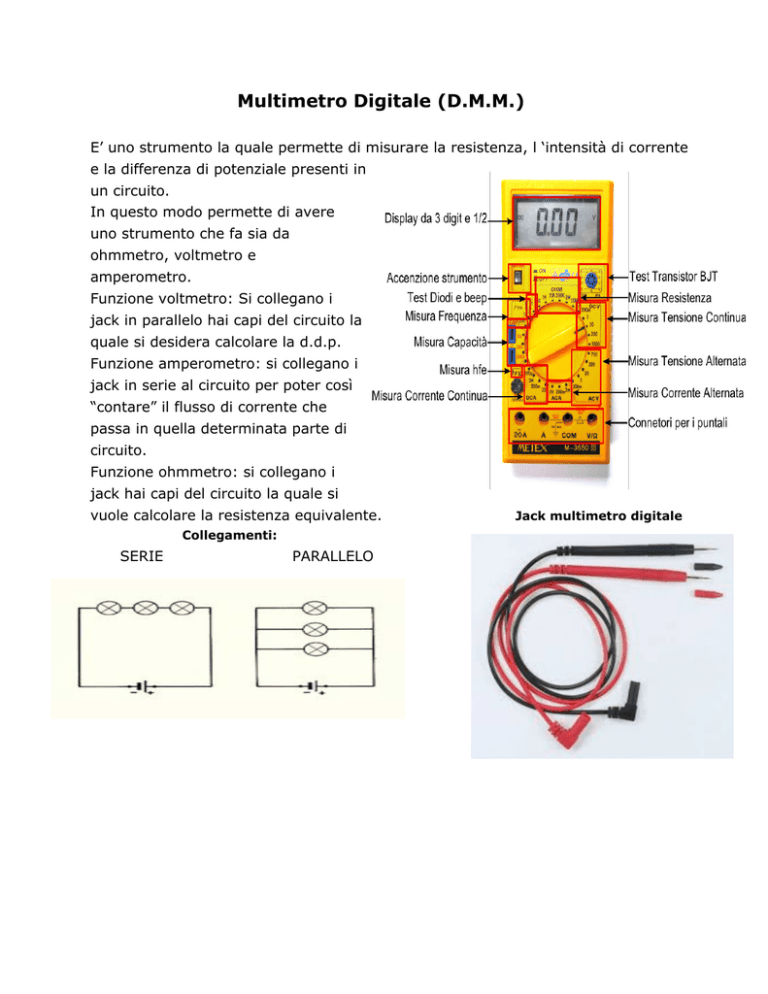

Multimetro Digitale (D.M.M.)
E’ uno strumento la quale permette di misurare la resistenza, l ‘intensità di corrente
e la differenza di potenziale presenti in
un circuito.
In questo modo permette di avere
uno strumento che fa sia da
ohmmetro, voltmetro e
amperometro.
Funzione voltmetro: Si collegano i
jack in parallelo hai capi del circuito la
quale si desidera calcolare la d.d.p.
Funzione amperometro: si collegano i
jack in serie al circuito per poter così
“contare” il flusso di corrente che
passa in quella determinata parte di
circuito.
Funzione ohmmetro: si collegano i
jack hai capi del circuito la quale si
vuole calcolare la resistenza equivalente.
Collegamenti:
SERIE
PARALLELO
Jack multimetro digitale
Oscilloscopio
L'oscilloscopio è uno strumento di
misura elettronico che permette di
visualizzare, su un grafico a due
dimensioni, l'andamento temporale dei
segnali elettrici e di misurare
tensioni,correnti, potenze ed energie
elettriche. L'asse orizzontale del
grafico rappresenta il tempo, rendendo
l'oscilloscopio adatto ad analizzare
grandezze periodiche. L'asse verticale
rappresenta la tensione.
La frequenza massima dei segnali
visualizzabili, così come la risoluzione
temporale, (la più rapida variazione rilevabile), dipende dalla banda passante dello
strumento, a sua volta dipendente dalla qualità dello strumento.
Si spazia dalle decine di MHz usati per lavorare con segnali audio e televisivi, ai
costosi modelli digitali da diversi GHz.Può essere considerato uno strumento
universale. Perché collegandovi appropriati trasduttori, si può analizzare qualsiasi
fenomeno fisico, anche eventi casuali e non ripetitivi.
Dati misurati tramite oscilloscopio
Periodo(T)
T= 6,8 µs
T= 3,4 ms
T=34 µs
Frequenza
f= 1/T = 1/(6,8x10^-6) = 147058,8235 Hz
f= 1/(3,4x10^-3) = 2,9 Hz
f= 1/(34x10^-6) = 29,4 Hz
