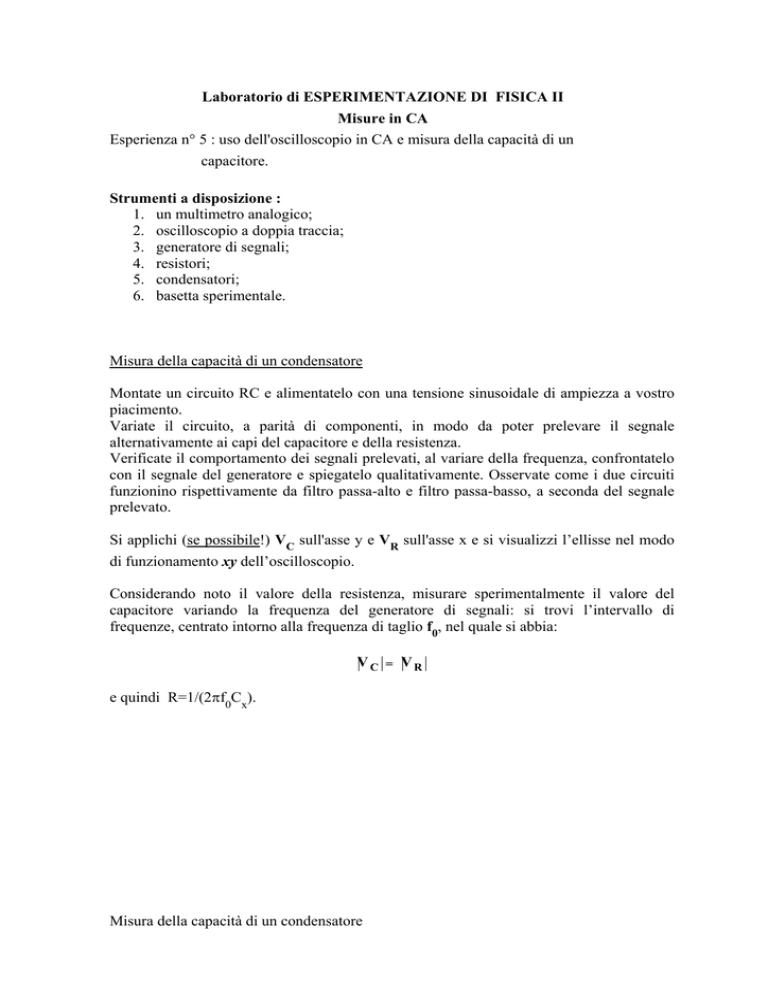

Laboratorio di ESPERIMENTAZIONE DI FISICA II
Misure in CA
Esperienza n° 5 : uso dell'oscilloscopio in CA e misura della capacità di un
capacitore.
Strumenti a disposizione :
1. un multimetro analogico;
2. oscilloscopio a doppia traccia;
3. generatore di segnali;
4. resistori;
5. condensatori;
6. basetta sperimentale.
Misura della capacità di un condensatore
Montate un circuito RC e alimentatelo con una tensione sinusoidale di ampiezza a vostro
piacimento.
Variate il circuito, a parità di componenti, in modo da poter prelevare il segnale
alternativamente ai capi del capacitore e della resistenza.
Verificate il comportamento dei segnali prelevati, al variare della frequenza, confrontatelo
con il segnale del generatore e spiegatelo qualitativamente. Osservate come i due circuiti
funzionino rispettivamente da filtro passa-alto e filtro passa-basso, a seconda del segnale
prelevato.
Si applichi (se possibile!) VC sull'asse y e VR sull'asse x e si visualizzi l’ellisse nel modo
di funzionamento xy dell’oscilloscopio.
Considerando noto il valore della resistenza, misurare sperimentalmente il valore del
capacitore variando la frequenza del generatore di segnali: si trovi l’intervallo di
frequenze, centrato intorno alla frequenza di taglio f0, nel quale si abbia:
V C= V R
e quindi R=1/(2f0Cx).
