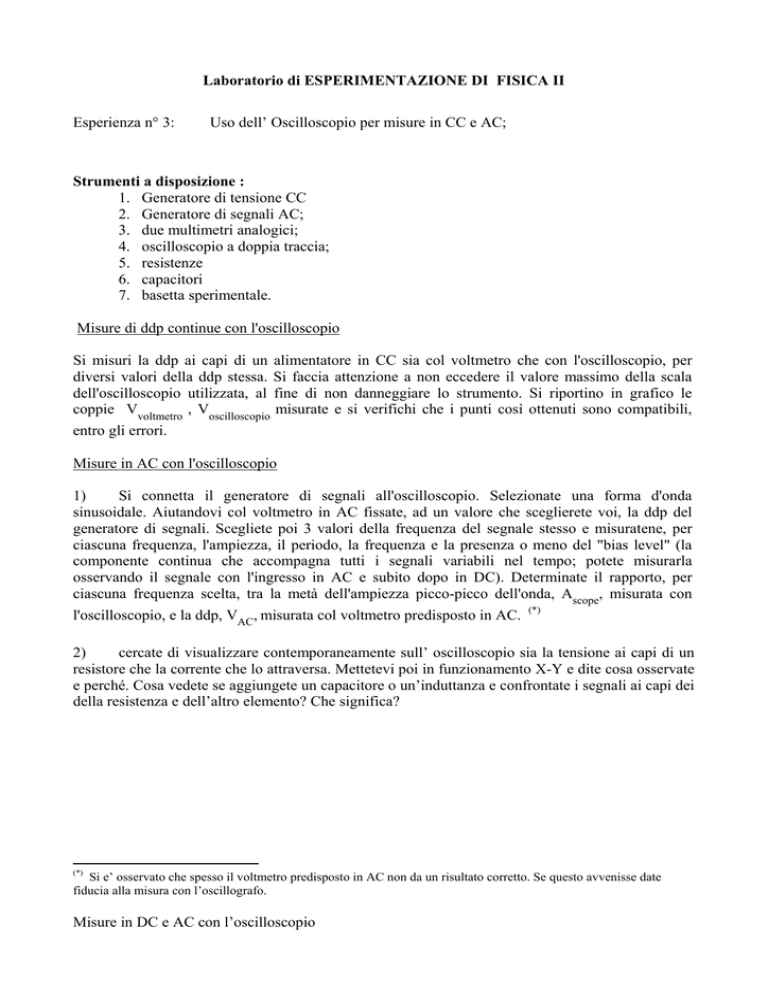

Misure in DC e AC con l`oscilloscopio Laboratorio di

Laboratorio di ESPERIMENTAZIONE DI FISICA II
Esperienza n° 3:
Uso dell’ Oscilloscopio per misure in CC e AC;
Strumenti a disposizione :
1. Generatore di tensione CC
2. Generatore di segnali AC;
3. due multimetri analogici;
4. oscilloscopio a doppia traccia;
5. resistenze
6. capacitori
7. basetta sperimentale.
Misure di ddp continue con l'oscilloscopio
Si misuri la ddp ai capi di un alimentatore in CC sia col voltmetro che con l'oscilloscopio, per
diversi valori della ddp stessa. Si faccia attenzione a non eccedere il valore massimo della scala
dell'oscilloscopio utilizzata, al fine di non danneggiare lo strumento. Si riportino in grafico le
coppie Vvoltmetro , Voscilloscopio misurate e si verifichi che i punti così ottenuti sono compatibili,
entro gli errori.
Misure in AC con l'oscilloscopio
1)
Si connetta il generatore di segnali all'oscilloscopio. Selezionate una forma d'onda
sinusoidale. Aiutandovi col voltmetro in AC fissate, ad un valore che sceglierete voi, la ddp del
generatore di segnali. Scegliete poi 3 valori della frequenza del segnale stesso e misuratene, per
ciascuna frequenza, l'ampiezza, il periodo, la frequenza e la presenza o meno del "bias level" (la
componente continua che accompagna tutti i segnali variabili nel tempo; potete misurarla
osservando il segnale con l'ingresso in AC e subito dopo in DC). Determinate il rapporto, per
ciascuna frequenza scelta, tra la metà dell'ampiezza picco-picco dell'onda, Ascope, misurata con
l'oscilloscopio, e la ddp, VAC, misurata col voltmetro predisposto in AC.
(*)
2)
cercate di visualizzare contemporaneamente sull’ oscilloscopio sia la tensione ai capi di un
resistore che la corrente che lo attraversa. Mettetevi poi in funzionamento X-Y e dite cosa osservate
e perché. Cosa vedete se aggiungete un capacitore o un’induttanza e confrontate i segnali ai capi dei
della resistenza e dell’altro elemento? Che significa?
(*)
Si e’ osservato che spesso il voltmetro predisposto in AC non da un risultato corretto. Se questo avvenisse date
fiducia alla misura con l’oscillografo.
Misure in DC e AC con l’oscilloscopio
