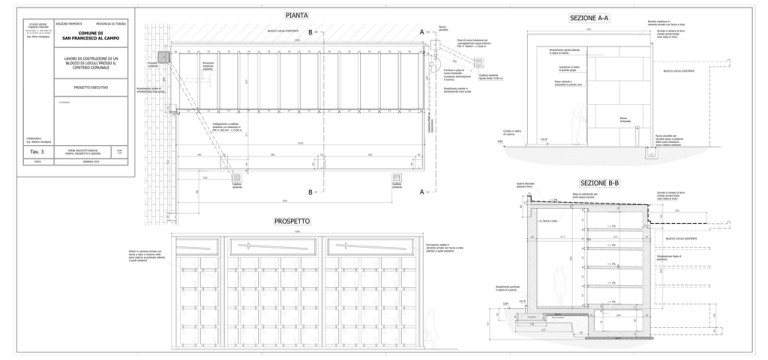

prospetto pianta ab sezione bb sezione aa ba

PIANTA
STUDIO VIESSE
Ingegneri Associati
REGIONE PIEMONTE
Ing. Mario Vaudagna
Risvolto copertura in
cemento armato con faccia a vista
PROVINCIA DI TORINO
BLOCCO LOCULI ESISTENTE
Via Silvio Pellico, 12 - 10073 CIRIE' (TO)
Tel. 011 9212229 - Fax 011 9224782
SEZIONE A-A
COMUNE DI
SAN FRANCESCO AL CAMPO
Nuovo
pozzetto
A
B
Gronda in lamiera di ferro
zincato preverniciata
color testa di moro
Posa di nuova tubazione per
convogliamento acque bianche
PVC 160mm - L=5,60 m
Rivestimento parete laterale
in lastre di sienite
LAVORI DI COSTRUZIONE DI UN
BLOCCO DI LOCULI PRESSO IL
CIMITERO COMUNALE
PROGETTO ESECUTIVO
Pozzetto
esistente
Rimozione
tubazione
esistente
Fornitura e posa di
nuova fontanella
(compreso alimentazione
e scarico)
Rivestimento parete in
sienite/diorite nera lucida
Copriloculi in lastre
di granito grigio
BLOCCO LOCULI ESISTENTE
Caditoia esistente
Quota fondo:-0.80 cm
Fasce verticali e
orizzontali in granito nero
Rivestimento parete in
sienite/diorite nera lucida
tubazione PEAD da
riposizionare
Il Committente
Collegamento a caditoia
esistente con tubazione in
PVC 160 mm - L=5,50 m
Collaboratore:
Ing. Stefano Vaudagna
Tav. 3
DATA
Nuova
fontanella
Cordolo in pietra
di Luserna
+0,10
0,00
OPERE ARCHITETTONICHE:
PIANTA, PROSPETTO E SEZIONI
Nuovo pozzetto per
raccolta acque e partenza
della nuova tubazione
verso caditoia esistente
Scala
1:25
GENNAIO 2015
B
SEZIONE B-B
Guaina bitumata
spessore 4mm
Caditoia
esistente
Caditoia
esistente
A
Gronda in lamiera di ferro
zincato preverniciata
color testa di moro
Stesa di sottofondo per
scolo acque piovane
i = 3%
PROSPETTO
c.a. faccia a vista
i = 1%
BLOCCO LOCULI ESISTENTE
Pilastri in cemento armato con
faccia a vista e incisione nella
parte esterna al porticato (identici
a quelli esistenti)
Formazione veletta in
cemento armato con faccia a vista
(identici a quelli esistenti)
i = 1%
Interposizione foglio di
polistirolo
i = 1%
i = 1%
Rivestimento porticato
in pietra di Luserna
+0,10
i = 1%
0,00
magrone
Sottopilastro
misto cementato
magrone
