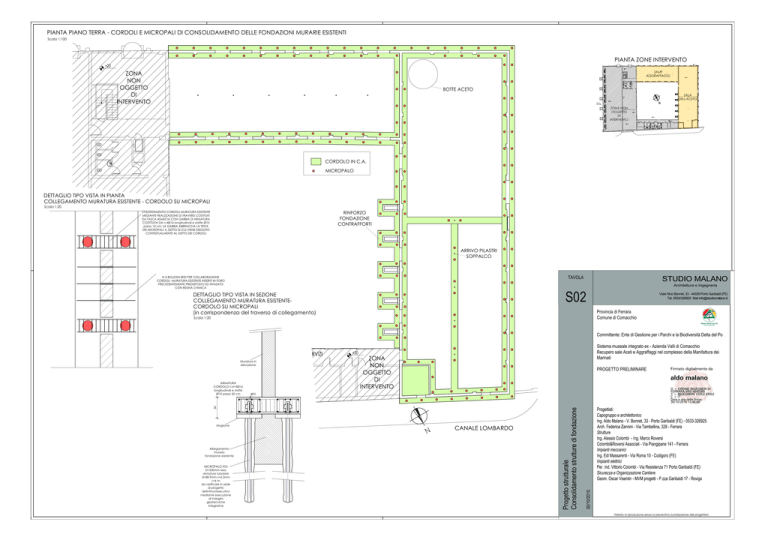

Progetto strutturale Consolidamento strutture di fondazione

PIANTA PIANO TERRA - CORDOLI E MICROPALI DI CONSOLIDAMENTO DELLE FONDAZIONI MURARIE ESISTENTI
Scala 1:100
PIANTA ZONE INTERVENTO
SALA
AGGRAFFAGGI
ZONA
NON
OGGETTO
DI
INTERVENTO
BOTTE ACETO
SALA
DELL'ACETO
ZONA NON
OGGETTO
DI
INTERVENTO
CORDOLO IN C.A.
MICROPALO
DETTAGLIO TIPO VISTA IN PIANTA
COLLEGAMENTO MURATURA ESISTENTE - CORDOLO SU MICROPALI
Scala 1:20
COLLEGAMENTO CORDOLI-MURATURA ESISTENTE
MEDIANTE REALIZZAZIONE DI TRAVERSi COSTITUITi
DA TASCA 40x40CM CON GABBIA DI ARMATURA
RINFORZO
FONDAZIONE
CONTRAFFORTI
passo 10 cm; LA GABBIA ABBRACCIA LA TESTA
DEI MICROPALI; IL GETTO DI CLS VIENE ESEGUITO
CONTESTUALMENTE AL GETTO DEI CORDOLI
ARRIVO PILASTRI
SOPPALCO
TAVOLA
CORDOLI -MURATURA ESISTENTE INSERITI IN FORO
PRECEDENTEMENTE PREDISPOSTO ED INTASATO
CON RESINA CHIMICA
S02
DETTAGLIO TIPO VISTA IN SEZIONE
COLLEGAMENTO MURATURA ESISTENTECORDOLO SU MICROPALI
(in corrispondenza del traverso di collegamento)
Provincia di Ferrara
Comune di Comacchio
Scala 1:20
Magrone
Allargamento
murario
fondazione esistente
MICROPALO IGU
D=250mm reso
armatura tubolare
d=88.9mm s=6.3mm
L=6 m
da verificare in sede
di progetto
definitivo/esecutivo
mediante esecuzione
di indagini
geotecniche
integrative
Firmato digitalmente da
aldo malano
O = ORDINE INGEGNERI DI
FERRARA/80014640389
T = INGEGNERE CIVILE EDILE
C = IT
Data e ora della firma:
30/10/2015 11:46:08
50
longitudinali e staffe
PROGETTO PRELIMINARE
CANALE LOMBARDO
30/10/2015
ARMATURA
ZONA
NON
OGGETTO
DI
INTERVENTO
Progetto strutturale
Consolidamento strutture di fondazione
Muratura in
elevazione
Sistema museale integrato ex - Azienda Valli di Comacchio
Recupero sale Aceti e Aggraffaggi nel complesso della Manifattura dei
Marinati
