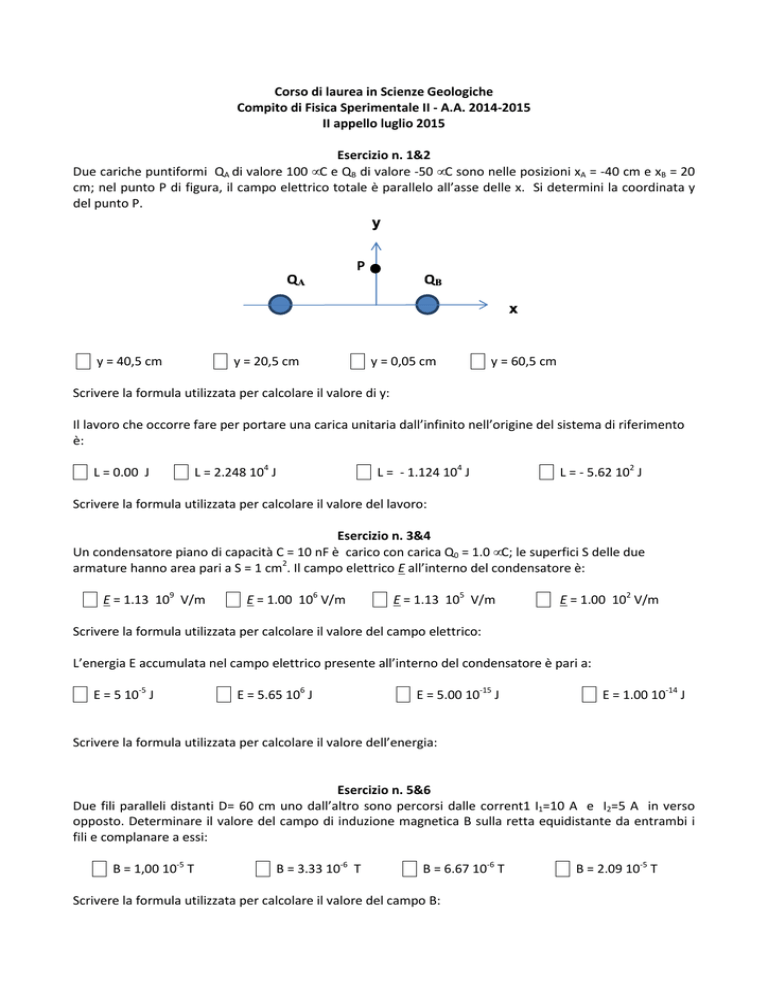

Corso di laurea in Scienze Geologiche
Compito di Fisica Sperimentale II - A.A. 2014-2015
II appello luglio 2015
Esercizio n. 1&2
Due cariche puntiformi QA di valore 100 µC e QB di valore -50 µC sono nelle posizioni xA = -40 cm e xB = 20
cm; nel punto P di figura, il campo elettrico totale è parallelo all’asse delle x. Si determini la coordinata y
del punto P.
y
P
QA
QB
x
y = 40,5 cm
y = 20,5 cm
y = 0,05 cm
y = 60,5 cm
Scrivere la formula utilizzata per calcolare il valore di y:
Il lavoro che occorre fare per portare una carica unitaria dall’infinito nell’origine del sistema di riferimento
è:
L = 0.00 J
L = 2.248 104 J
L = - 1.124 104 J
L = - 5.62 102 J
Scrivere la formula utilizzata per calcolare il valore del lavoro:
Esercizio n. 3&4
Un condensatore piano di capacità C = 10 nF è carico con carica Q0 = 1.0 µC; le superfici S delle due
armature hanno area pari a S = 1 cm2. Il campo elettrico E all’interno del condensatore è:
E = 1.13 109 V/m
E = 1.00 106 V/m
E = 1.13 105 V/m
E = 1.00 102 V/m
Scrivere la formula utilizzata per calcolare il valore del campo elettrico:
L’energia E accumulata nel campo elettrico presente all’interno del condensatore è pari a:
E = 5 10-5 J
E = 5.65 106 J
E = 5.00 10-15 J
E = 1.00 10-14 J
Scrivere la formula utilizzata per calcolare il valore dell’energia:
Esercizio n. 5&6
Due fili paralleli distanti D= 60 cm uno dall’altro sono percorsi dalle corrent1 I1=10 A e I2=5 A in verso
opposto. Determinare il valore del campo di induzione magnetica B sulla retta equidistante da entrambi i
fili e complanare a essi:
B = 1,00 10-5 T
B = 3.33 10-6 T
B = 6.67 10-6 T
Scrivere la formula utilizzata per calcolare il valore del campo B:
B = 2.09 10-5 T
A che distanza d dal filo 1 il campo magnetico è nullo?
d = 120 cm
d = 60 cm
d = 30 cm
d = 240 cm
Scrivere la formula utilizzata per calcolare il valore della distanza d:
Esercizio n. 7&8
Una spira circolare di raggio r = 3 cm e resistenza elettrica R = 1 Ω si trova all’interno di un solenoide
indefinitamente lungo composto da n = 1000 spire per unità di lunghezza e percorso da corrente I = 5.0 A.
L’asse della spira è parallelo all’asse del solenoide. Si determini il flusso del campo magnetico B attraverso
la spira
Φ = 1.78 10-1 Wb
Φ = 1.78 10-5 Wb
Φ = 1.78 10-8 Wb
Φ = 1.78 10-3 Wb
Scrivere la formula utilizzata per calcolare il valore del flusso:
Se la spira viene messa in rotazione intorno ad un asse perpendicolare all’asse con velocità angolare ω = 10
rad/s, il valore massimo della forza elettromotrice indotta f sarà:
f = 1,78 10-4 V
f = 1,12 10-3 V
f = 6,28 10-2 V
f = 1.97 10-1 V
Scrivere la formula utilizzata per calcolare il valore della forza elettromotrice indotta:
Esercizio n. 9
f1 = -50 cm
D = 200cm
L’immagine dell’oggetto di figura formata dalla lente è:
virtuale e diritta
virtuale e rovesciata
reale e rovesciata
reale e diritta
Esercizio n. 10
L’unità di misura del potenziale elettrico [V] espressa nelle unità fondamentali del Sistema Internazionale
è:
[V] = [Kg][m2]/[s3][A]
[V] = [Kg][ m2]/[s2][C]
[V] = [N][m]/[C]]
[V] = [Kg][m m2][C]/[s2]
Valutazione: risposta esatta +3; risposta errata: -1; risposta non data 0. La risposta alla domanda sulla
formula utilizzata, se esatta, è valutata a +2, solo nel caso in cui la risposta al quiz numerico sia errata;
negli altri casi non è utilizzata per la valutazione.
