Compito del 22 sett. 2005

Facoltà di Ingegneria

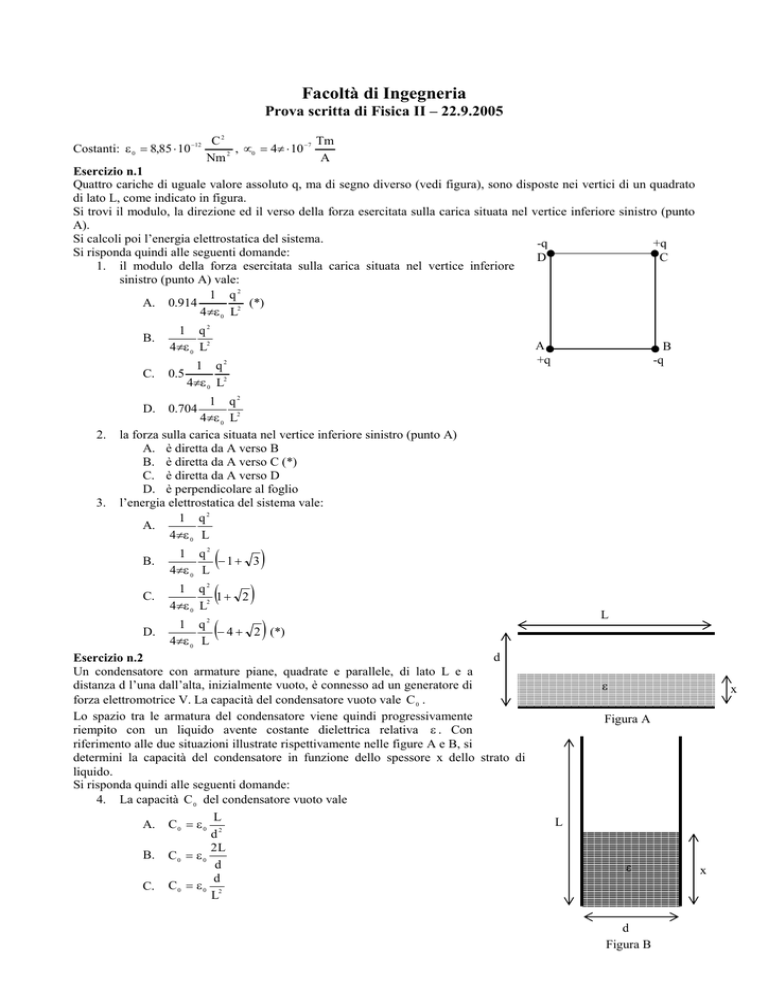

Prova scritta di Fisica II – 22.9.2005
Costanti: ε 0 = 8,85 ⋅ 10 −12
C2
Tm
, µ 0 = 4π ⋅ 10 −7
2
Nm
A
Esercizio n.1
Quattro cariche di uguale valore assoluto q, ma di segno diverso (vedi figura), sono disposte nei vertici di un quadrato
di lato L, come indicato in figura.
Si trovi il modulo, la direzione ed il verso della forza esercitata sulla carica situata nel vertice inferiore sinistro (punto
A).
Si calcoli poi l’energia elettrostatica del sistema.
-q
+q
Si risponda quindi alle seguenti domande:
D
C
1. il modulo della forza esercitata sulla carica situata nel vertice inferiore
sinistro (punto A) vale:
1 q2
(*)
A. 0.914
4πε 0 L2
B.
1 q2
4πε 0 L2
A
+q
2
C.
0.5
1 q
4πε 0 L2
B
-q
1 q2
4πε 0 L2
la forza sulla carica situata nel vertice inferiore sinistro (punto A)
A. è diretta da A verso B
B. è diretta da A verso C (*)
C. è diretta da A verso D
D. è perpendicolare al foglio
l’energia elettrostatica del sistema vale:
1 q2
A.
4πε 0 L
D. 0.704
2.
3.
(
)
B.
1 q2
−1+ 3
4πε 0 L
C.
1 q2
1+ 2
4πε 0 L2
D.
1 q2
− 4 + 2 (*)
4πε 0 L
(
(
)
L
)
d
Esercizio n.2
Un condensatore con armature piane, quadrate e parallele, di lato L e a
distanza d l’una dall’alta, inizialmente vuoto, è connesso ad un generatore di
forza elettromotrice V. La capacità del condensatore vuoto vale C 0 .
Lo spazio tra le armatura del condensatore viene quindi progressivamente
riempito con un liquido avente costante dielettrica relativa ε . Con
riferimento alle due situazioni illustrate rispettivamente nelle figure A e B, si
determini la capacità del condensatore in funzione dello spessore x dello strato di
liquido.
Si risponda quindi alle seguenti domande:
4. La capacità C 0 del condensatore vuoto vale
L
A. C 0 = ε 0 2
d
2L
B. C 0 = ε 0
d
d
C. C 0 = ε 0 2
L
ε
x
Figura A
L
ε
d
Figura B
x
L2
(*)
d
L’energia elettrostatica del condensatore vuoto vale
A. U = C 0 V
1
B. U = C 02 V
2
1
C. U = C 0 V 2 (*)
2
1 V2
D. U =
2 C0
Il condensatore della figura A è equivalente a due condensatori
A. in serie, uno pieno con armature a distanza x ed uno vuoto con armature a distanza d-x (*)
B. in serie, uno pieno con armature a distanza d-x ed uno vuoto con armature a distanza x
C. in parallelo, uno pieno con armature a distanza x ed uno vuoto con armature a distanza d-x
D. in parallelo, uno pieno con armature a distanza d-x ed uno vuoto con armature a distanza x
Nel caso della figura A, la capacità del condensatore vale
εd
A. C A = C 0
(*)
ε(d − x ) + x
εL
B. C A = C 0
ε 0 (d + x ) − x
D. C 0 = ε 0
5.
6.
7.
ε 0 L2
ε(d + x )
ε 0 εL
D. C A = C 0
(ε(d − x ) + x )2
8. Nel caso della figura B, la capacità del condensatore vale
εx + d
A. C B = C 0
L
εx + L − x
B. C B = C 0
(*)
L
ε 0 εL2
C. C B = C 0
ε( d + x ) + 2 x
L−x
D. C B = C 0
L+d
Esercizio n.3
Una bobina quadrata di 5.0 cm di lato contiene 100 avvolgimenti ed è posizionata perpendicolarmente ad un campo
r
magnetico uniforme B di intensità 0.60 T. La sua resistenza totale vale R = 100 Ω .
Il campo viene ridotto in maniera uniforme (cioè linearmente) fino ad essere spento in un tempo di 0.10 s.
Calcolare
- la variazione di flusso magnetico concatenato con la bobina nel tempo 0.10 s di spegnimento del campo
magnetico
- la fem e la corrente indotte nella bobina durante lo spegnimento del campo magnetico
- l’energia dissipata nella resistenza nel tempo 0.10 s di spegnimento del campo magnetico
Si trascuri l’autoinduzione.
Rispondere quindi alle seguenti domande:
9. La variazione di flusso magnetico nel tempo 0.10 s di spegnimento del campo vale
A. − 0.5 ⋅ 10 −1 Wb
C.
CA = C0
B.
− 1.5 ⋅ 10 −1 Wb (*)
C.
− 2.5 ⋅ 10 −1 Wb
D. − 5.5 ⋅ 10 −1 Wb
10. La fem indotta durante lo spegnimento del campo
magnetico ha valore assoluto
A. 1.5 V (*)
B. 4.0 V
C. 6.5 V
r
B
5 cm
D. 10.5 V
11. La corrente indotta nella bobina durante lo spegnimento del campo magnetico ha intensità
A. 5 mA
B. 10 mA
C. 15 mA (*)
D. 20 mA
12. L’energia totale dissipata nella bobina nel tempo 0.10 s di spegnimento del campo magnetico ha valore
A. 0.15 ⋅ 10 −3 J
B. 1.08 ⋅ 10 −3 J
C.
2.25 ⋅ 10 −3 J (*)
D. 5.71 ⋅ 10 −3 J
Esercizio n.4
Un filo rettilineo indefinito è percorso da una corrente i = 20A . Una spira rettangolare, con i lati più lunghi paralleli al
filo rettilineo, ha il lato più vicino al filo ad una distanza di d=2 cm da esso. Le dimensioni della spira sono a=5 cm e
b=10 cm (vedi figura).
Si calcoli il flusso del campo magnetico concatenato con la spira rettangolare ed il coefficiente di mutua induzione M
tra il filo e la spira rettangolare.
Supponendo poi che nella spira rettangolare circoli una corrente di intensità
i S = 5A , in verso antiorario, si trovi la forza risultante che si esercita su di essa.
Si risponda quindi alle seguenti domande:
r
is
13. a distanza r dal filo, il campo magnetico B generato dalla corrente nel filo
rettilineo ha modulo
µi
A. B = 0 (*)
2πr
µi
b=
B. B = 0
10
cm
d=
4 πr
2 cm
µi
C. B = 0 2
2 πr
µi
D. B = 0 2
a=
4 πr
5cm
14. il flusso del campo magnetico concatenato con la spira rettangolare vale
i=20 A
A. 1.01 ⋅ 10 −6 Wb
B. 8.84 ⋅ 10 −8 Wb
C. 5.01 ⋅ 10 −7 Wb (*)
D. 3.22 ⋅ 10 −6 Wb
15. il coefficiente di mutua induzione M tra il filo e la spira rettangolare vale
A. 0.33 µH
B. 45.6 µH
C. 0.025 µH (*)
D. 85.9 µH
16. la forza risultante sulla spira rettangolare percorsa dalla corrente i S = 5A vale
A. 2.37 ⋅ 10 −7 N
B. 5.38 ⋅ 10 −6 N
C. 1.01 ⋅ 10 −6 N
D. 7.14 ⋅ 10 −5 N (*)
17. la forza risultante sulla spira rettangolare percorsa dalla corrente i S = 5A
A. è parallela al foglio e va verso destra (*)
B. è parallela al foglio e va verso sinistra
C. è perpendicolare al foglio ed è uscente
D. è perpendicolare al foglio ed è entrante
Altre domande
18. Il potenziale elettrico di un corpo carico rispetto al suolo rappresenta
A. La differenza di carica tra il corpo ed il suolo
B. La differenza di corrente tra il corpo ed il suolo
C. Il lavoro per unità di carica fatto dalle forze del campo per portare la carica dal corpo al suolo (*)
D. Il lavoro per unità di carica fatto dalle forze di del campo per portare la carica dal corpo all’infinito
r
19. La relazione che esiste tra campo elettrico E e potenziale elettrico V è
r
A. V = q E
r r
B. V = ∇ ⋅ E
r
r
A. E = −∇V (*)
r 1
B. E = V 2
2
20. Per dimezzare il modulo della forza che si esercita tra due cariche elettriche dello stesso segno, la distanza tra
di esse deve
A. diminuire di un fattore 2
B. diminuire di un fattore 2
C. aumentare di un fattore 2
D. aumentare di un fattore 2 (*)
21. Delle tre costanti dielettriche quale è adimensionale?
A. La costante dielettrica del vuoto
B. La costante dielettrica relative (*)
C. La costante dielettrica del mezzo
D. Tutte
22. La capacità elettrica si misura in Faraday F
1C
A. 1F =
(*)
1V
1V
B. 1F =
1C
1V
C. 1F =
1m
1C
D. 1F =
1m
23. La capacità di un conduttore sferico isolato di raggio R è
A. Direttamente proporzionale ad R (*)
B. Inversamente proporzionale ad R
C. Direttamente proporzionale ad R 2
D. Inversamente proporzionale ad R 2
24. Raddoppiando il diametro di un filo conduttore a sezione circolare la sua resistenza
A. raddoppia
B. si dimezza
C. Diventa quattro volte più piccola (*)
D. Resta invariata
25. Due resistenze R 1 > R 2 sono collegate in parallelo. In esse fluiscono le correnti i 1 ed i 2 rispettivamente.
Risulta:
A. i 1 = i 2
B.
i1 > i 2
C.
i 1 < i 2 (*)
D.
i1 =
i2
R1 + R 2
r
r
26. Sia f la forza di Lorentz agente su una carica positiva che si muove con velocità v in un campo magnetico
r
r r
r
B . Tra le seguenti terne rappresentanti B, v, ed f , è corretta la rappresentazione della
A. Fig 1
r
r
r
r
B
B
f
f
r
r
B. Fig 2
v
v
C. Fig 3
D. Fig 4 (*)
r
v
r
r
r
B
f
f
r
r
v
B
Fig. 1
Fig. 2
Fig. 3
Fig. 4
27. La fem indotta può essere misurata in
Wb
A.
s
m2
Wb
B.
(*)
s
J ⋅s
C.
C
C
D.
Wb
28. Quali sono i casi in cui non si produce una fem indotta?
A. In un circuito percorso da corrente variabile
B. In un circuito percorso da corrente costante (*)
C. Durante l’apertura di un circuito percorso da corrente
D. Durante la chiusura di un circuito connesso ad un generatore
29. Nel circuito in figura cosa succede se si allontanano le armature del condensatore?
A. Non succede nulla
B. La carica sul condensatore diminuisce e V resta costante (*)
C. La carica sul condensatore aumenta e V resta costante
D. La capacità diminuisce ed il potenziale V aumenta
V
30. Quale delle seguenti affermazioni non ha ancora trovato una verifica
sperimentale
A. Esistono due tipi di cariche elettriche, quelle positive e quelle
negative
B. Le cariche positive e le cariche negative possono essere separate
C. Esistono due tipi di poli magnetici, quelli nord e quelli sud
D. I poli magnetici nord e sud possono essere separati (*)
Soluzioni
Esercizio n.1
Sulla carica nel punto A agiscono le forze rappresentate in figura, la cui somma
vettoriale è diretta come la congiungente A-C (il verso è quello da A verso C)
r
r
r
r
1 q2 2
1
q2
1 q2
1
q2
π
2
FA = FAB + FAD + FAC = 2
−
=
−
=
cos
4πε 0 L2 2
4πε 0 2(L )2
4πε 0 L2
4 4πε 0 L 2 2
( )
=
C
R
-q
D
+q
C
A
+q
B
-q
1 q  2 2 − 1 
1 q
1 q2
0
.
914
=
=
4πε 0 L2  2  4πε 0 L2
4πε 0 L2
2
2
L’energia elettrostatica del sistema di cariche è
1 q2
1
q2
1 q2
1 q2
1
q2
1 q2
+
−
−
+
−
=
U=−
4πε 0 L 4πε 0 L 2 4πε 0 L 4πε 0 L 4πε 0 L 2 4πε 0 L
(
1 q2 
2 
1 q 2 
2 2 
1 q2
 =
 − 4 +
−4+
=
−4+ 2
4πε 0 L 
2  4πε 0 L
2  4πε 0 L 
)
Esercizio n.2
L2
1
e l’energia in esso immagazzinata è U = C 0 V 2
d
2
Nel caso della figura A, il condensatore equivale a due condensatori in serie, uno avente distanza x tra le armature e
riempito di liquido, l’altro vuoto e con distanza tra le armature d-x.
Quindi:
L2
εd
εd
1
1
1
C
=
+
⇒
=
ε
= C0
A
0
2
2
ε0L
ε 0 εL
d ε(d − x ) + x
ε(d − x ) + x
CA
d−x
x
La capacità del condensatore vuoto vale C 0 = ε 0
Nel caso della figura B, il condensatore equivale a due condensatori in parallelo, per cui
CB = ε0ε
Esercizio n.3
xL
L(L − x )
εx + L − x
+ ε0
= C0
d
d
L
All’istante t = 0 , quando inizia lo spegnimento del campo magnetico, il flusso magnetico attraverso la bobina vale
Φ (0s ) = B ⋅ A ⋅ N = (0.60T ) ⋅ (0.050 m ) ⋅ 100 = 1.5 ⋅ 10 −1 Wb = 0.15Wb
dove A è l’area della bobina e N il suo numero di spire.
All’istante t = 0.10 s , il campo magnetico è nullo e tale è anche il flusso magnetico attraverso la bobina
Φ (0.10 s ) = B ⋅ A ⋅ N = 0
La variazione di flusso è quindi
∆Φ = Φ (0.10 s ) − Φ (0 s ) = −1.5 ⋅ 10 −1 Wb
La rapidità di variazione di flusso è costante durante i 0.10 s, quindi la fem indotta durante questo periodo ha valore
assoluto
2
ξ=
Φ (0.10 s ) − Φ (0 s ) 1.5 ⋅ 10 −1 Wb
∆Φ
=
=
= 1.5 V
∆t
0.10 s
0.10
s
La corrente indotta vale di conseguenza
ξ 1 .5 V
=
= 15 mA
R 100 Ω
L’energia totale dissipata nella bobina, nel tempo ∆t = 0.10 s di spegnimento del campo magnetico vale
I=
U = Pt = I 2 R∆t = (1.5 ⋅ 10 −2 A ) (100 Ω ) (0.10 s ) = 2.25 ⋅ 10 −3 J
2
Esercizio n.4
µ 0i
, dove r è la distanza dal filo, e in corrispondenza della spira è
2 πr
perpendicolare al foglio ed entrante. Il valore assoluto del flusso di tale campo attraverso la superficie delimitata dalla
spira rettangolare vale
Il campo magnetico del filo ha espressione B =
ΦB =
d +a
b
r r d +a b µ 0 i
µ0i
B ⋅ dA =
dr dy =
dr dy =
2 πr
2 πr 0
d
AREASPIRA
d 0
∫
∫∫
∫
∫
µ0i
7
d + a 4π ⋅ 10 −7 Tm
20A ⋅ 0.10m ⋅ ln =
b ln
=
2
d
2π
A
2π
= 5.01 ⋅ 10 −7 Tm 2 = 5.01 ⋅ 10 −7 Wb
=
Il coefficiente di mutua induzione tra il filo rettilineo indefinito e la spira
rettangolare vale
Φ
5.01 ⋅ 10 −7 Tm 2
M= B =
= 0.025 µH
i
20A
Quando nella spira circola la corrente i S , in verso antiorario, sulla spira
agiscono le forze rappresentate dalle frecce nella figura. Sui lati della spira
ortogonali al filo rettilineo agiscono forze uguali in modulo e direzione ed
opposte in verso; sui lati della spira paralleli al filo rettilineo agiscono invece
forze di intensità diversa, l’una – quella con modulo maggiore - diretta verso
destra, l’altra diretta verso sinistra. La spira viene quindi respinta con una forza
risultante verso destra, il cui modulo vale
µ i1
µ 0i
µi
1 
F = iSb 0 − iSb
= iSb 0  −
=
2π  d d + a 
2π(d + a )
2 πd
1 
4π ⋅ 10 −7 Tm
 1
−
= 5A ⋅ 0.10m ⋅
20A
=
2π
A
 0.02m 0.07m 
Ns C
= 7.14 ⋅ 10 −5 TmA = 7.14 ⋅ 10 −5
m = 7.14 ⋅ 10 −5 N
Cm s
y
r
i=20 A
iS
