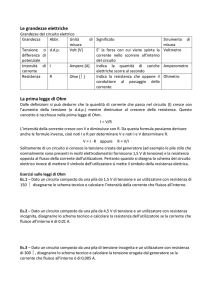

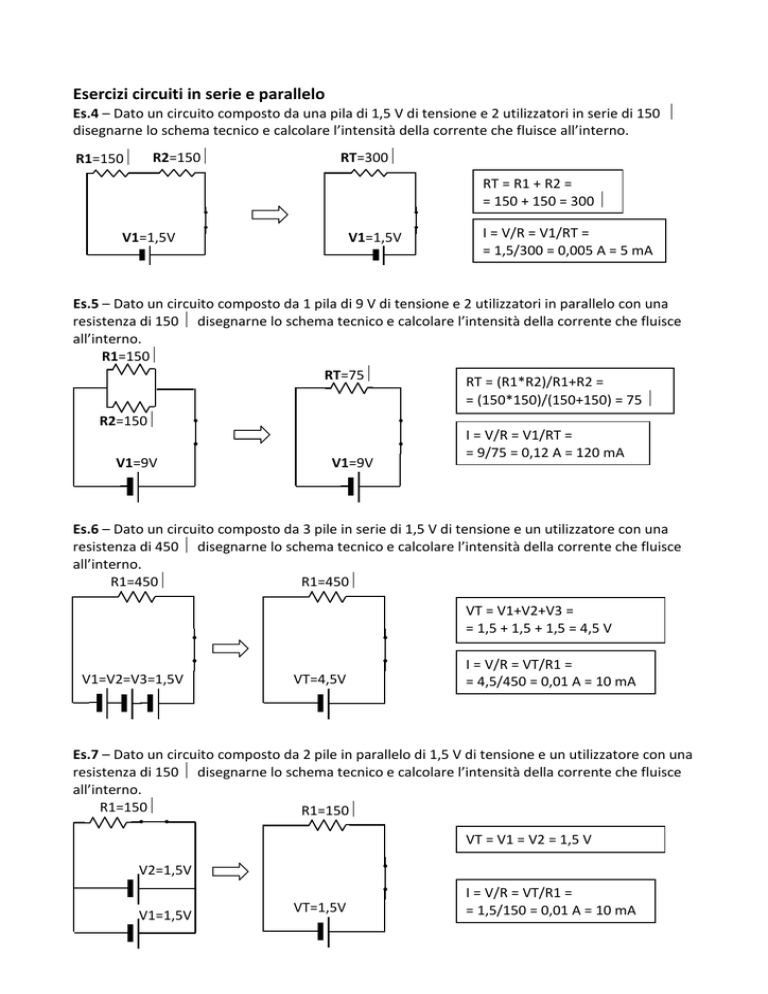

Esercizi circuiti in serie e parallelo

Esercizi circuiti in serie e parallelo
Es.4 – Dato un circuito composto da una pila di 1,5 V di tensione e 2 utilizzatori in serie di 150 Ω
disegnarne lo schema tecnico e calcolare l’intensità della corrente che fluisce all’interno.
R1=150Ω
R2=150Ω
RT=300Ω
RT = R1 + R2 =
= 150 + 150 = 300 Ω
V1=1,5V
V1=1,5V
I = V/R = V1/RT =
= 1,5/300 = 0,005 A = 5 mA
Es.5 – Dato un circuito composto da 1 pila di 9 V di tensione e 2 utilizzatori in parallelo con una
resistenza di 150 Ω disegnarne lo schema tecnico e calcolare l’intensità della corrente che fluisce
all’interno.
R1=150Ω
RT=75Ω
RT = (R1*R2)/R1+R2 =
= (150*150)/(150+150) = 75 Ω
R2=150Ω
V1=9V
V1=9V
I = V/R = V1/RT =
= 9/75 = 0,12 A = 120 mA
Es.6 – Dato un circuito composto da 3 pile in serie di 1,5 V di tensione e un utilizzatore con una
resistenza di 450 Ω disegnarne lo schema tecnico e calcolare l’intensità della corrente che fluisce
all’interno.
R1=450Ω
R1=450Ω
VT = V1+V2+V3 =
= 1,5 + 1,5 + 1,5 = 4,5 V
V1=V2=V3=1,5V
VT=4,5V
I = V/R = VT/R1 =
= 4,5/450 = 0,01 A = 10 mA
Es.7 – Dato un circuito composto da 2 pile in parallelo di 1,5 V di tensione e un utilizzatore con una
resistenza di 150 Ω disegnarne lo schema tecnico e calcolare l’intensità della corrente che fluisce
all’interno.
R1=150Ω
R1=150Ω
VT = V1 = V2 = 1,5 V
V2=1,5V
V1=1,5V
VT=1,5V
I = V/R = VT/R1 =
= 1,5/150 = 0,01 A = 10 mA
