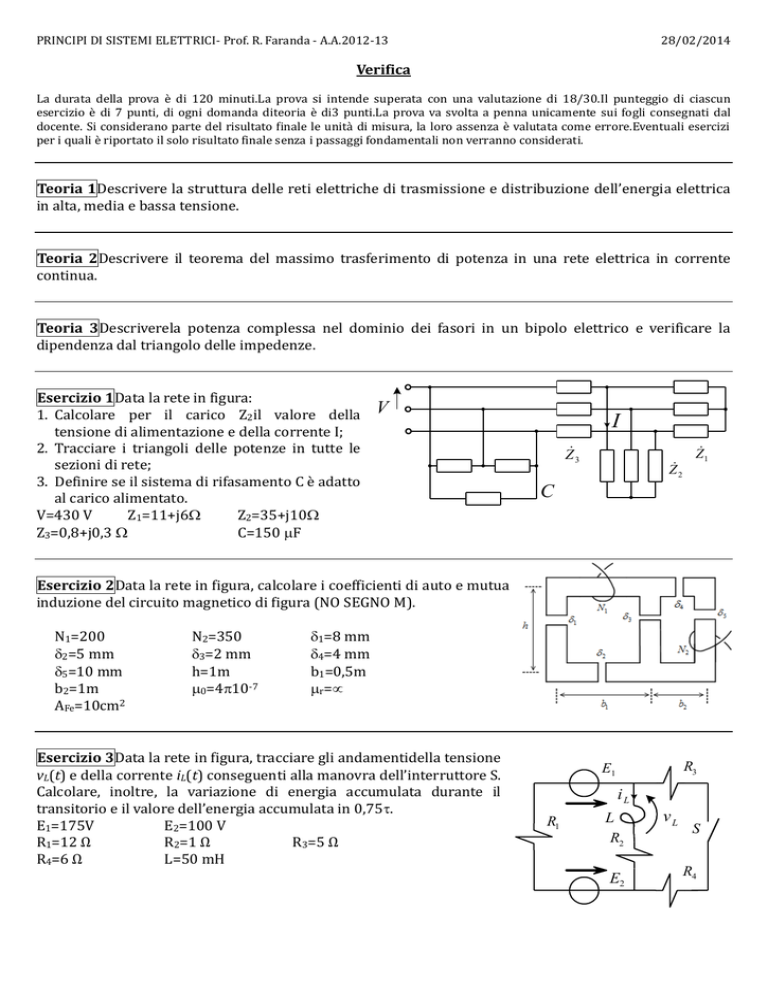

Verifica Teoria 1Descrivere la struttura delle reti elettriche di

PRINCIPI DI SISTEMI ELETTRICI- Prof. R. Faranda - A.A.2012-13
28/02/2014
Verifica
La durata della prova è di 120 minuti.La prova si intende superata con una valutazione di 18/30.Il punteggio di ciascun
esercizio è di 7 punti, di ogni domanda diteoria è di3 punti.La prova va svolta a penna unicamente sui fogli consegnati dal
docente. Si considerano parte del risultato finale le unità di misura, la loro assenza è valutata come errore.Eventuali esercizi
per i quali è riportato il solo risultato finale senza i passaggi fondamentali non verranno considerati.
Teoria 1Descrivere la struttura delle reti elettriche di trasmissione e distribuzione dell’energia elettrica
in alta, media e bassa tensione.
Teoria 2Descrivere il teorema del massimo trasferimento di potenza in una rete elettrica in corrente
continua.
Teoria 3Descriverela potenza complessa nel dominio dei fasori in un bipolo elettrico e verificare la
dipendenza dal triangolo delle impedenze.
Esercizio 1Data la rete in figura:
1. Calcolare per il carico Z2il valore della
tensione di alimentazione e della corrente I;
2. Tracciare i triangoli delle potenze in tutte le
sezioni di rete;
3. Definire se il sistema di rifasamento C è adatto
al carico alimentato.
V=430 V
Z1=11+j6
Z2=35+j10
Z3=0,8+j0,3 
C=150 F
V
I
Z 3
Z 2
Z1
C
Esercizio 2Data la rete in figura, calcolare i coefficienti di auto e mutua
induzione del circuito magnetico di figura (NO SEGNO M).
N1=200
2=5 mm
5=10 mm
b2=1m
AFe=10cm2
N2=350
3=2 mm
h=1m
0=410-7
1=8 mm
4=4 mm
b1=0,5m
r=
Esercizio 3Data la rete in figura, tracciare gli andamentidella tensione
vL(t) e della corrente iL(t) conseguenti alla manovra dell’interruttore S.
Calcolare, inoltre, la variazione di energia accumulata durante il
transitorio e il valore dell’energia accumulata in 0,75.
E1=175V
E2=100 V
R1=12 Ω
R2=1 Ω
R3=5 Ω
R4=6 Ω
L=50 mH
R3
E1
iL
R1
L
R2
E2
vL
S
R4
