Le grandezze elettriche e la legge di Ohm
annuncio pubblicitario

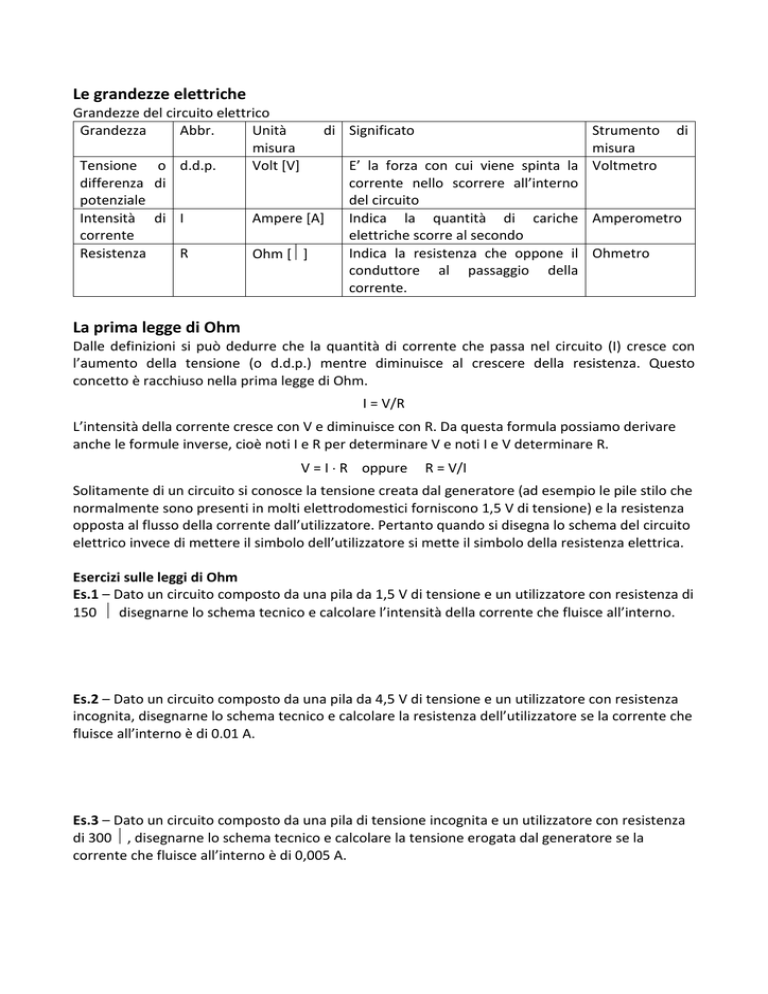

Le grandezze elettriche Grandezze del circuito elettrico Grandezza Abbr. Unità di misura Tensione o d.d.p. Volt [V] differenza di potenziale Intensità di I Ampere [A] corrente Resistenza R Ohm [Ω] Significato Strumento di misura E’ la forza con cui viene spinta la Voltmetro corrente nello scorrere all’interno del circuito Indica la quantità di cariche Amperometro elettriche scorre al secondo Indica la resistenza che oppone il Ohmetro conduttore al passaggio della corrente. La prima legge di Ohm Dalle definizioni si può dedurre che la quantità di corrente che passa nel circuito (I) cresce con l’aumento della tensione (o d.d.p.) mentre diminuisce al crescere della resistenza. Questo concetto è racchiuso nella prima legge di Ohm. I = V/R L’intensità della corrente cresce con V e diminuisce con R. Da questa formula possiamo derivare anche le formule inverse, cioè noti I e R per determinare V e noti I e V determinare R. V = I ⋅ R oppure R = V/I Solitamente di un circuito si conosce la tensione creata dal generatore (ad esempio le pile stilo che normalmente sono presenti in molti elettrodomestici forniscono 1,5 V di tensione) e la resistenza opposta al flusso della corrente dall’utilizzatore. Pertanto quando si disegna lo schema del circuito elettrico invece di mettere il simbolo dell’utilizzatore si mette il simbolo della resistenza elettrica. Esercizi sulle leggi di Ohm Es.1 – Dato un circuito composto da una pila da 1,5 V di tensione e un utilizzatore con resistenza di 150 Ω disegnarne lo schema tecnico e calcolare l’intensità della corrente che fluisce all’interno. Es.2 – Dato un circuito composto da una pila da 4,5 V di tensione e un utilizzatore con resistenza incognita, disegnarne lo schema tecnico e calcolare la resistenza dell’utilizzatore se la corrente che fluisce all’interno è di 0.01 A. Es.3 – Dato un circuito composto da una pila di tensione incognita e un utilizzatore con resistenza di 300 Ω, disegnarne lo schema tecnico e calcolare la tensione erogata dal generatore se la corrente che fluisce all’interno è di 0,005 A.
