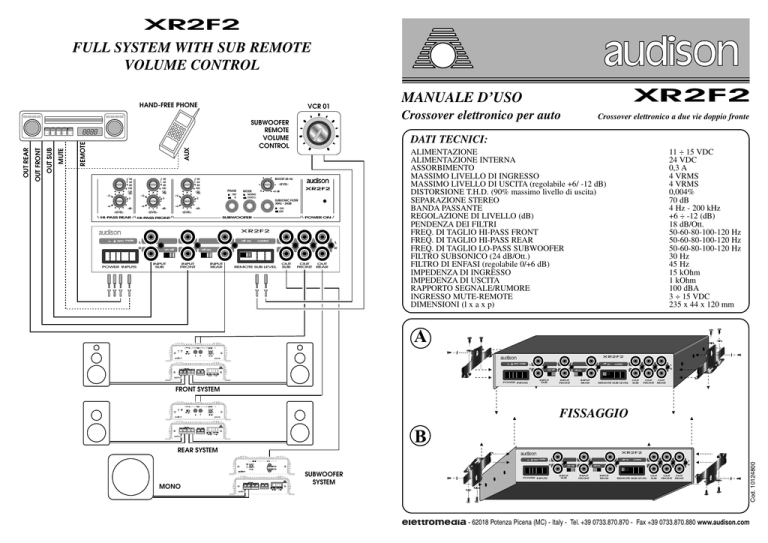

XR2F2 FULL SYSTEM WITH SUB REMOTE VOLUME CONTROL -12 50 60 80 100 120 -Hz- 0 +6 +6 -dB- 180° 0 0 0 -dB- +6 MODE 0 XR2F2 +6 dB MONO STEREO SUBSONIC FILTER 30Hz - 24dB ON OFF -dB- -LEVEL- -LEVELHI-PASS REAR -LEVELPHASE -LEVEL- POWER ON SUBWOOFER HI-PASS FRONT XR2F2 rem mute R POWER INPUTS off on L on off INPUT SUB control L R off on INPUT FRONT INPUT REAR REMOTE SUB LEVEL OUT SUB Crossover elettronico a due vie doppio fronte DATI TECNICI: BOOST 45 Hz 50 60 80 100 120 -Hz-12 -12 Crossover elettronico per auto SUBWOOFER REMOTE VOLUME CONTROL OUT FRONT OUT REAR ALIMENTAZIONE ALIMENTAZIONE INTERNA ASSORBIMENTO MASSIMO LIVELLO DI INGRESSO MASSIMO LIVELLO DI USCITA (regolabile +6/ -12 dB) DISTORSIONE T.H.D. (90% massimo livello di uscita) SEPARAZIONE STEREO BANDA PASSANTE REGOLAZIONE DI LIVELLO (dB) PENDENZA DEI FILTRI FREQ. DI TAGLIO HI-PASS FRONT FREQ. DI TAGLIO HI-PASS REAR FREQ. DI TAGLIO LO-PASS SUBWOOFER FILTRO SUBSONICO (24 dB/Ott.) FILTRO DI ENFASI (regolabile 0/+6 dB) IMPEDENZA DI INGRESSO IMPEDENZA DI USCITA RAPPORTO SEGNALE/RUMORE INGRESSO MUTE-REMOTE DIMENSIONI (l x a x p) 11 ÷ 15 VDC 24 VDC 0,3 A 4 VRMS 4 VRMS 0,004% 70 dB 4 Hz - 200 kHz +6 ÷ -12 (dB) 18 dB/Ott. 50-60-80-100-120 Hz 50-60-80-100-120 Hz 50-60-80-100-120 Hz 30 Hz 45 Hz 15 kOhm 1 kOhm 100 dBA 3 ÷ 15 VDC 235 x 44 x 120 mm A XR2F2 LR 270 rem mute off on L R POWER INPUTS on off INPUT SUB control L R off on INPUT FRONT INPUT REAR REMOTE SUB LEVEL OUT SUB OUT FRONT OUT REAR FRONT SYSTEM FISSAGGIO LR 270 B REAR SYSTEM XR2F2 rem mute MONO SUBWOOFER SYSTEM POWER INPUTS off on L R on off INPUT SUB control L R off on INPUT FRONT INPUT REAR REMOTE SUB LEVEL OUT SUB OUT FRONT OUT REAR - 62018 Potenza Picena (MC) - Italy - Tel. +39 0733.870.870 - Fax +39 0733.870.880 www.audison.com Cod. 10124800 50 60 80 100 120 -Hz- XR2F2 MANUALE D’USO VCR 01 AUX REMOTE MUTE OUT SUB OUT REAR OUT FRONT HAND-FREE PHONE XR2F2 BLOCK DIAGRAM XR2F2 rem mute CARATTERISTICHE on off L R INPUT REAR INPUT FRONT OUT SUB REMOTE SUB LEVEL OUT FRONT OUT REAR MUTING PREAMP. PREAMP. PREAMP. ON ON VCA INPUTS REAR OFF OFF INPUTS SUBWOOFER OFF OFF REMOTE SUBWOOFER LEVELS 0 dB +6 HI-PASS REAR - LEVELS - HI-PASS FRONT - LEVELS - SUBWOOFER - LEVELS - HI-PASS FRONT CUT 18dB/oct. LO-PASS SUBWOOFER CUT 18dB/oct. 50 60 80 100 120 -Hz- X-OVER 50-60-80-100-120 Hz 50 60 80 100 120 -Hz- 180° PHASE HI-PASS REAR CUT 18dB/oct. 0° X-OVER 50-60-80-100-120 Hz 50 60 80 100 120 -Hz- X-OVER 50-60-80-100-120 Hz PRECAUZIONI Per un buon funzionamento dell’apparecchio è importante accertarsi che la temperatura nel luogo dove esso è installato sia compresa tra 0°C e 55°C. La tensione di alimentazione è di 12VCC con negativo a massa. Accertarsi che le caratteristiche dell’impianto elettrico del veicolo siano adatte per questo apparecchio. Per una maggiore sicurezza di guida si consiglia l’ascolto ad un livello tale da non coprire i suoni provenienti dall’esterno dell’auto. control off on INPUT SUB POWER INPUTS ON I tratti fondamentali che caratterizzano il crossover XR2F2 sono: prestazioni elevate, concezione funzionale tesa alla massima praticità d’uso e risoluzione dei più importanti problemi acustici nei sistemi HI-FI CAR. Tutte le configurazioni dei filtri attivi presentano inevitabilmente vantaggi e svantaggi. La determinazione dei parametri che portano alla scelta di una delle numerose tipologie parte da considerazioni sia di carattere elettrico sia di carattere acustico. La configurazione adottata è di tipo Bessel a basso ritardo di gruppo che permette un corretto allineamento acustico. La pendenza dei filtri è di 18 dB/Ott. Questa scelta rispetto ai tagli con pendenza minore garantisce un più sicuro e lineare funzionamento dei trasduttori. La variazione di frequenza sui filtri avviene per commutazione su 5 valori spaziati per consentire il filtraggio di tutti i sistemi di altoparlanti. Il sistema a commutazione di resistori di precisione (toll. 1%) e di capacità selezionate (toll. 1%) assicura la costanza delle caratteristiche del filtro ed un’elevata precisione in frequenza rispetto al più impreciso sistema a regolazione continua. L’apparecchio dispone di 3 ingressi per la gestione dei sistemi FRONT, REAR e SUBWOOFER e di altrettante uscite HI-PASS FRONT, HI-PASS REAR e LO-PASS SUBWOOFER. Le tre uscite possono essere pilotate dal solo ingresso Front escludendo, attraverso appositi switch (sul retro del crossover), gli ingressi Rear e Subwoofer. Ogni sezione di filtro è dotata di una regolazione di livello (+6 ÷ -12dB) e di un selettore per le frequenze di taglio. La sezione Subwoofer dispone, inoltre, di un filtro Subsonico (30 Hz - 24 dB/Ott.) per l’eliminazione del “Rumble” di fondo di particolari CD enfatizzati eccessivamente in gamma bassissima; di un filtro d’enfasi centrato a 45 Hz con livello regolabile (0 ÷ +6 dB) che estende ed equalizza la risposta in frequenza del Subwoofer; di un selettore per l’inversione di fase (0°/180°) e di un selettore Mono-Stereo che consente di miscelare i canali Left e Right per i Subwoofer mono. Il livello dell’uscita Subwoofer può essere regolato a distanza tramite l’apposito controllo VCR 01 (fornito come accessorio) da installare accanto all’autoradio e che può essere attivato e collegato al crossover XR2F2 nella sezione Remote Sub Level sul retro dell’apparecchio. off on L R INSTALLAZIONE MIX AVVERTENZE Se il radioriproduttore non dovesse avere in comune la massa di uscita con il telaio sarà necessario collegare la calza del cavo schermato con il telaio del radioriproduttore. Se si dovessero udire fenomeni di saturazione a livello di volume non elevato, ciò indicherebbe che il segnale esce distorto dal radioriproduttore. Eventuali fenomeni di saturazione potrebbero essere causati da un segnale di ingresso o di uscita superiore a 4 VRMS. In questo caso sarà necessario regolare il controllo di volume del radioriproduttore verso un livello più basso fino alla scomparsa della distorsione e regolare successivamente i livelli del crossover e degli amplificatori ad esso collegati. 50 60 80 100 120 -Hz- -12 50 60 80 100 120 -Hz-12 -12 0 +6 -dB- -LEVELHI-PASS REAR 50 60 80 100 120 -Hz- 0 +6 -dB- -LEVELHI-PASS FRONT 0 +6 BOOST 45 Hz -LEVELPHASE 180° 0 MODE 0 +6 dB XR2F2 MONO STEREO SUBSONIC FILTER 30Hz - 24dB ON OFF -dB- -LEVELSUBWOOFER POWER ON MODE MONO STEREO BOOST LEVEL HI PASS ON SUBSONIC FILTER 30 HZ - 24 dB/oct. OFF Il fissaggio si effettua mediante il montaggio dei supporti metallici nelle apposite sedi, serrati a loro volta dalle 4 viti e relativi distanziali. Per un’ottima riuscita dell’impianto si consiglia di usare i prodotti della linea audison cable che comprendono: cavi di alimentazione, di segnale, connettori RCA e RCA ABS e tutti gli accessori per il completamento del cablaggio.
