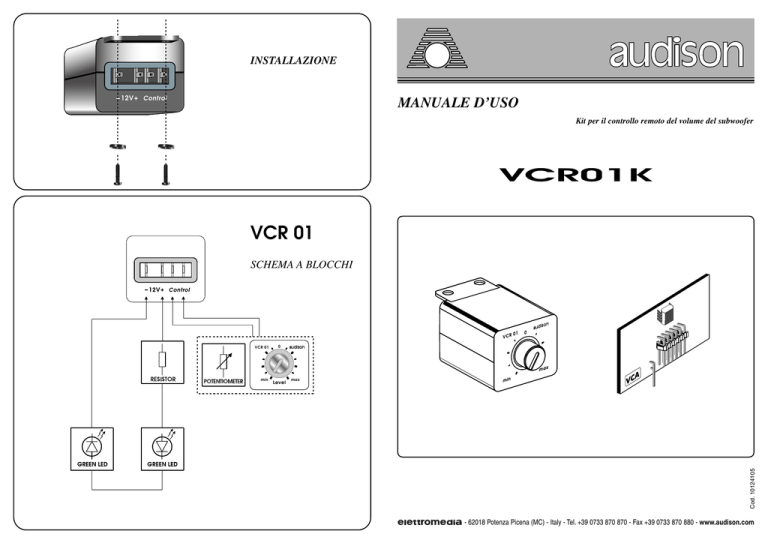

Istruzioni ita VCR01K

INSTALLAZIONE
Control
MANUALE D’USO
Kit per il controllo remoto del volume del subwoofer
VCR01K
VCR 01
SCHEMA A BLOCCHI
VCR 01
min
0
Level
max
Cod. 10124105
12V
- 62018 Potenza Picena (MC) - Italy - Tel. +39 0733 870 870 - Fax +39 0733 870 880 - www.audison.com
INTERRUTTORE LUCI
Massa
Massa
R
o
N
ss
er
o
o
G
ia
llo
/B
ia
nc
CARATTERISTICHE
Il VCR01K è un kit per il controllo analogico remoto del volume che permette di regolare comodamente a
distanza il livello d’uscita di un singolo componente (amplificatore o crossover) senza doversi
necessariamente spostare dal punto d’ascolto. Per le sue peculiari caratteristiche, è indicato per gestire
sezioni subwoofer.
È composto dal controllo di livello VCR01 da sistemare in prossimità del punto d’ascolto, dal modulo VCA
(Voltage Control Amplifier) da inserire all’interno dell’unità da comandare e da un set di cavetti di
collegamento.
Essendo basato sulle funzioni del VCA, il kit VCR01K può essere utilizzato soltanto con quei componenti
predisposti per accogliere questo modulo al loro interno.
In fase di progetto si è prestata particolare attenzione a lasciare inalterato il percorso del segnale per
mantenere la massima integrità del messaggio musicale relativo alla sezione del subwoofer. Il controllo di
livello VCR01, infatti, varia la tensione di riferimento del modulo VCA che, a sua volta, varia il livello del
segnale da modificare. In questo modo il segnale preamplificato resta intatto.
N.B.: il modulo VCA è stereo. Ciò permette di lasciare inalterate le modalità mono/stereo della sezione
subwoofer in funzione delle caratteristiche dell’amplificatore o della configurazione prescelta.
o
VCR 01
0
VCR01
min
Level
max
Rear
Front
VCR01
VCA
INSTALLAZIONE
Il controllo VCR01 dispone di due terminali (CONTROL) che dovranno essere collegati con il cavetto
bianco-giallo alle prese VCR (Remote Volume Control) presenti sull’unità da comandare.
Questi contatti non sono polarizzati; possono quindi essere collegati senza posizioni obbligate da rispettare.
Sono presenti, inoltre, altri due contatti polarizzati (+12V e -12V) che forniscono l’illuminazione al VCR01
per renderne agevole l’uso anche in condizioni di scarsa visibilità. Per il loro collegamento va utilizzato il
cavetto rosso-nero.
Collegare il filo nero al terminale –12V posto sul retro del VCR01 ed al negativo della batteria (chassis).
Successivamente collegare il filo rosso al terminale +12V posto sul retro del VCR01 ed al positivo della
batteria posto a valle dell’interruttore delle luci.
Entrambi i cavetti sono completi di connettori fast-on (mm. 2,8). Il filo rosso del cavetto rosso-nero è dotato
di fusibile ritardato (T) da 250 mA posto in serie al positivo di alimentazione.
La lunghezza del cavetto bianco-giallo è di 4,5 m. mentre quello rosso-nero è di 1,5 m.
NOTA: Per le procedure d’installazione del modulo VCA, fare riferimento ai singoli manuali di istruzioni
dei componenti predisposti.
PRECAUZIONI
Per garantire un buon funzionamento del sistema, installare il VCR01 al riparo da fonti di calore e da
eccessiva umidità.
Rispettare la polarità della tensione d’alimentazione.
Per una maggiore sicurezza di guida si consiglia l’ascolto ad un livello tale da non coprire i suoni
provenienti dall’esterno dell’auto.
UTILIZZO DEL VCR01K
Il controllo di livello VCR01 dispone di una manopola con scatto centrale (posizione “0”). In questa
posizione il volume del subwoofer rimane invariato.
Ruotando la manopola in senso antiorario verso la posizione “min” si ottiene il progressivo abbassamento
del volume del subwoofer fino al suo completo silenziamento.
Ruotando la manopola in senso orario verso la posizione “max” si ottiene il progressivo innalzamento del
volume del subwoofer fino al raddoppio del suo livello d’uscita.
REGOLAZIONI
1) Impostare la manopola del VCR01 sullo scatto centrale.
2) Regolare i livelli di uscita dei vari canali dell’impianto in modo da ottenere un allineamento ottimale
del subwoofer col sistema Front.
3) Regolare il volume del subwoofer ruotando la manopola del VCR01 secondo le proprie esigenze.
CARATTERISTICHE TECNICHE
Alimentazione:
0 ÷ 15VDC
Banda passante:
10 Hz ÷ 50 kHz
Guadagno:
-100 ÷ +6 dB
Fusibile:
T 250 mA (ritardato)
Illuminazione VCR01:
verde
Muting:
interno
