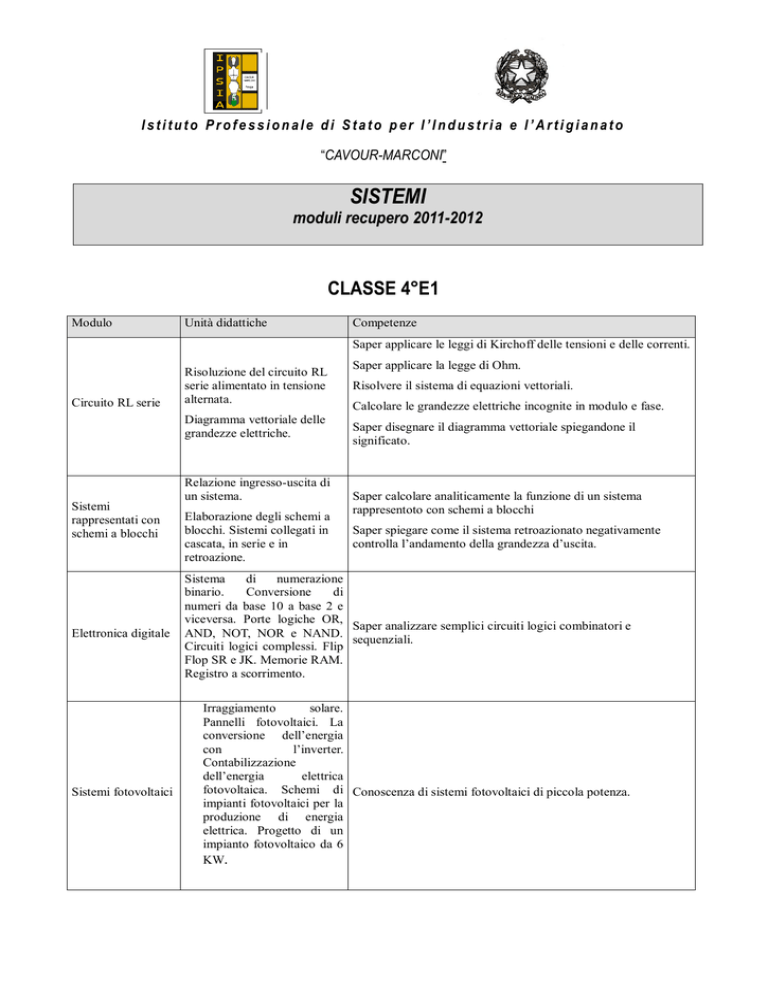

Istituto Professionale di Stato per l’Industria e l’Artigianato “CAVOUR-MARCONI” SISTEMI moduli recupero 2011-2012 CLASSE 4°E1 Modulo Unità didattiche Competenze Saper applicare le leggi di Kirchoff delle tensioni e delle correnti. Circuito RL serie Risoluzione del circuito RL serie alimentato in tensione alternata. Diagramma vettoriale delle grandezze elettriche. Sistemi rappresentati con schemi a blocchi Elettronica digitale Sistemi fotovoltaici Relazione ingresso-uscita di un sistema. Elaborazione degli schemi a blocchi. Sistemi collegati in cascata, in serie e in retroazione. Saper applicare la legge di Ohm. Risolvere il sistema di equazioni vettoriali. Calcolare le grandezze elettriche incognite in modulo e fase. Saper disegnare il diagramma vettoriale spiegandone il significato. Saper calcolare analiticamente la funzione di un sistema rappresentoto con schemi a blocchi Saper spiegare come il sistema retroazionato negativamente controlla l’andamento della grandezza d’uscita. Sistema di numerazione binario. Conversione di numeri da base 10 a base 2 e viceversa. Porte logiche OR, Saper analizzare semplici circuiti logici combinatori e AND, NOT, NOR e NAND. sequenziali. Circuiti logici complessi. Flip Flop SR e JK. Memorie RAM. Registro a scorrimento. Irraggiamento solare. Pannelli fotovoltaici. La conversione dell’energia con l’inverter. Contabilizzazione dell’energia elettrica fotovoltaica. Schemi di Conoscenza di sistemi fotovoltaici di piccola potenza. impianti fotovoltaici per la produzione di energia elettrica. Progetto di un impianto fotovoltaico da 6 KW.
