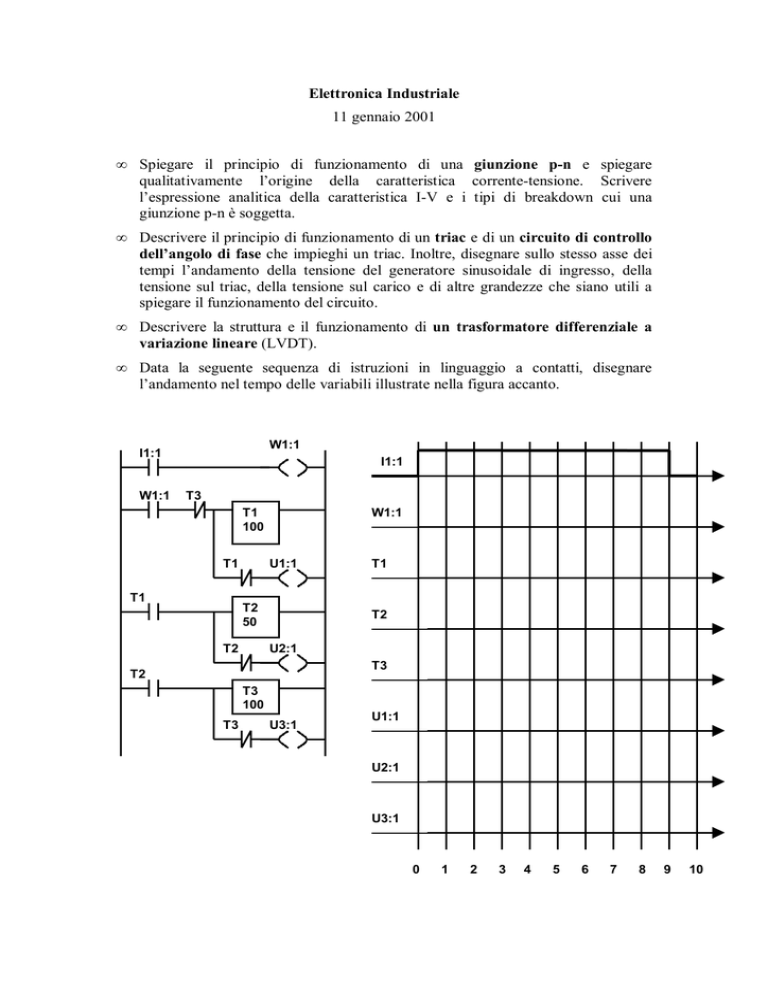

Esame dell`11 gennaio 2001

Elettronica Industriale
11 gennaio 2001
•
Spiegare il principio di funzionamento di una giunzione p-n e spiegare
qualitativamente l’origine della caratteristica corrente-tensione. Scrivere
l’espressione analitica della caratteristica I-V e i tipi di breakdown cui una
giunzione p-n è soggetta.
•
Descrivere il principio di funzionamento di un triac e di un circuito di controllo
dell’angolo di fase che impieghi un triac. Inoltre, disegnare sullo stesso asse dei
tempi l’andamento della tensione del generatore sinusoidale di ingresso, della
tensione sul triac, della tensione sul carico e di altre grandezze che siano utili a
spiegare il funzionamento del circuito.
•
Descrivere la struttura e il funzionamento di un trasformatore differenziale a
variazione lineare (LVDT).
•
Data la seguente sequenza di istruzioni in linguaggio a contatti, disegnare
l’andamento nel tempo delle variabili illustrate nella figura accanto.
W1:1
I1:1
W1:1
I1:1
T3
W1:1
T1
100
T1
T1
U1:1
T2
50
T2
T1
T2
U2:1
T3
T2
T3
100
T3
U3:1
U1:1
U2:1
U3:1
0
1
2
3
4
5
6
7
8
9
10
