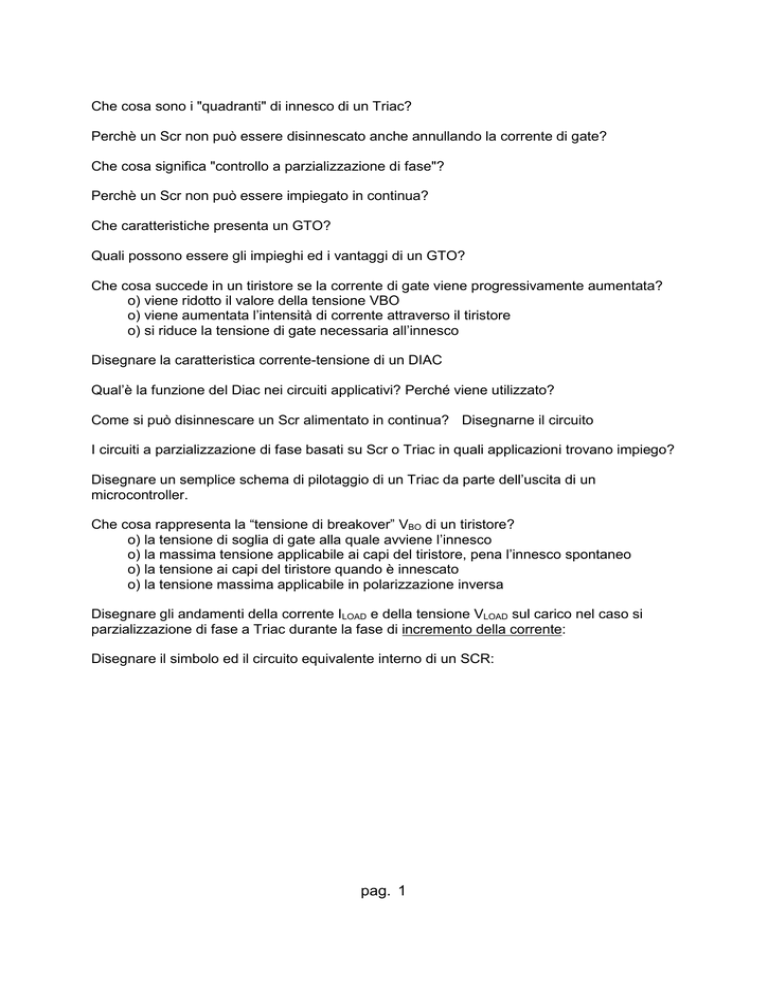

Verifica sui tiristori

Che cosa sono i "quadranti" di innesco di un Triac?
Perchè un Scr non può essere disinnescato anche annullando la corrente di gate?
Che cosa significa "controllo a parzializzazione di fase"?
Perchè un Scr non può essere impiegato in continua?
Che caratteristiche presenta un GTO?
Quali possono essere gli impieghi ed i vantaggi di un GTO?
Che cosa succede in un tiristore se la corrente di gate viene progressivamente aumentata?
o) viene ridotto il valore della tensione VBO
o) viene aumentata l’intensità di corrente attraverso il tiristore
o) si riduce la tensione di gate necessaria all’innesco
Disegnare la caratteristica corrente-tensione di un DIAC
Qual’è la funzione del Diac nei circuiti applicativi? Perché viene utilizzato?
Come si può disinnescare un Scr alimentato in continua? Disegnarne il circuito
I circuiti a parzializzazione di fase basati su Scr o Triac in quali applicazioni trovano impiego?
Disegnare un semplice schema di pilotaggio di un Triac da parte dell’uscita di un
microcontroller.
Che cosa rappresenta la “tensione di breakover” VBO di un tiristore?
o) la tensione di soglia di gate alla quale avviene l’innesco
o) la massima tensione applicabile ai capi del tiristore, pena l’innesco spontaneo
o) la tensione ai capi del tiristore quando è innescato
o) la tensione massima applicabile in polarizzazione inversa
Disegnare gli andamenti della corrente ILOAD e della tensione VLOAD sul carico nel caso si
parzializzazione di fase a Triac durante la fase di incremento della corrente:
Disegnare il simbolo ed il circuito equivalente interno di un SCR:
pag. 1
