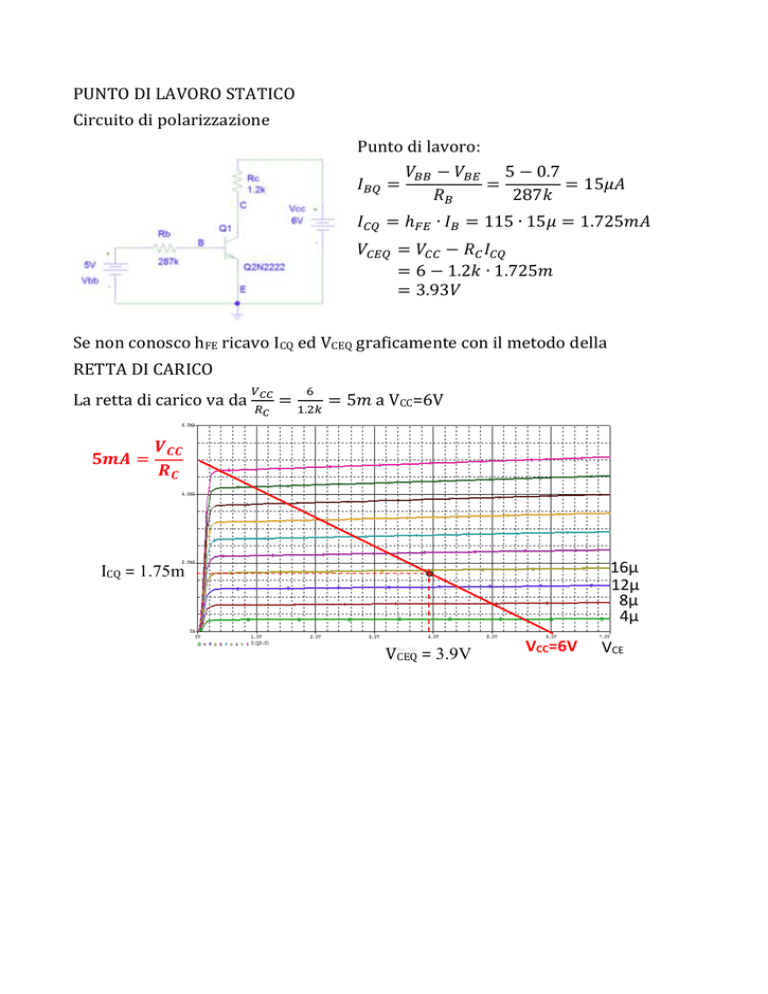

PUNTO DI LAVORO STATICO
Circuito di polarizzazione
Punto di lavoro:
𝑉𝐡𝐡 − 𝑉𝐡𝐸 5 − 0.7
𝐼𝐡𝑄 =
=
= 15πœ‡π΄
𝑅𝐡
287π‘˜
𝐼𝐢𝑄 = β„ŽπΉπΈ βˆ™ 𝐼𝐡 = 115 βˆ™ 15πœ‡ = 1.725π‘šπ΄
𝑉𝐢𝐸𝑄 = 𝑉𝐢𝐢 − 𝑅𝐢 𝐼𝐢𝑄
= 6 − 1.2π‘˜ βˆ™ 1.725π‘š
= 3.93𝑉
Se non conosco hFE ricavo ICQ ed VCEQ graficamente con il metodo della
RETTA DI CARICO
La retta di carico va da
πŸ“π’Žπ‘¨ =
𝑉𝐢𝐢
𝑅𝐢
=
6
1.2π‘˜
= 5π‘š a VCC=6V
𝑽π‘ͺπ‘ͺ
𝑹π‘ͺ
16μ
12μ
8μ
4μ
ICQ = 1.75m
VCEQ = 3.9V
VCC=6V
VCE
CIRCUITO DINAMICO
Componente dinamica (variabile):
𝑣𝐡 (𝑑) = 0.5 βˆ™ 𝑠𝑒𝑛(πœ”π‘‘)
Corrente di base:
π‘–π΅π‘‘π‘œπ‘‘ (𝑑) =
𝑉𝐡𝐡 + 𝑣𝐡 (𝑑) − 𝑉𝐡𝐸
𝑅𝐡
=
𝑉𝐡𝐡 − 𝑉𝐡𝐸
𝑣𝐡 (𝑑)
+
⏟ 𝑅𝐡
βŸπ‘…π΅
π‘ π‘‘π‘Žπ‘‘π‘–π‘π‘Ž
= 𝐼𝐡𝑄 +
0.5
287π‘˜
π‘‘π‘–π‘›π‘Žπ‘šπ‘–π‘π‘Ž
βˆ™ 𝑠𝑒𝑛(πœ”π‘‘) ≅ 15πœ‡ + 1.74πœ‡ βˆ™ 𝑠𝑒𝑛(πœ”π‘‘) = 𝐼⏟
𝐡𝑄 + π‘–βŸ
𝐡 (𝑑)
π‘ π‘‘π‘Žπ‘‘π‘–π‘π‘Ž
π‘‘π‘–π‘›π‘Žπ‘šπ‘–π‘π‘Ž
Corrente di collettore
π‘–πΆπ‘‘π‘œπ‘‘ (𝑑) = β„ŽπΉπΈ βˆ™ π‘–π΅π‘‘π‘œπ‘‘ (𝑑) ≅ 115(15πœ‡ + 1.74πœ‡ βˆ™ 𝑠𝑒𝑛(πœ”π‘‘))
= 1.725π‘š
⏟
+⏟
0.2π‘š βˆ™ 𝑠𝑒𝑛(πœ”π‘‘) = 𝐼𝐢𝑄 + 𝑖𝐢 (𝑑)
π‘ π‘‘π‘Žπ‘‘π‘–π‘π‘Ž
π‘‘π‘–π‘›π‘Žπ‘šπ‘–π‘π‘Ž
Tensione collettore - emettitore
π‘£πΆπΈπ‘‘π‘œπ‘‘ (𝑑) = 𝑉𝐢𝐢 − 𝑅𝐢 βˆ™ π‘–πΆπ‘‘π‘œπ‘‘ (𝑑) = 𝑉𝐢𝐢 − 𝑅𝐢 βˆ™ [𝐼𝐢𝑄 + 𝑖𝐢 (𝑑)] =
=𝑉
⏟𝐢 𝑖𝐢 (𝑑) = 𝑉𝐢𝐸𝑄 − 𝑣𝐢𝐸 (𝑑) = 3.93 − 1.2π‘˜ βˆ™ 0.2π‘š βˆ™ 𝑠𝑒𝑛(πœ”π‘‘)
⏟𝐢𝐢 − 𝑅𝐢 𝐼𝐢𝑄 − 𝑅
π‘ π‘‘π‘Žπ‘‘π‘–π‘π‘Ž
π‘‘π‘–π‘›π‘Žπ‘šπ‘–π‘π‘Ž
= 3.93
⏟ − 0.24
⏟ βˆ™ 𝑠𝑒𝑛(πœ”π‘‘)
π‘ π‘‘π‘Žπ‘‘π‘–π‘π‘Ž
π‘‘π‘–π‘›π‘Žπ‘šπ‘–π‘π‘Ž
Anche in questo caso si poteva utilizzare un metodo grafico:
𝑖𝐡 (𝑑) = 1.74πœ‡ βˆ™ 𝑠𝑒𝑛(πœ”π‘‘)
quindi iB(t) varia tra 15µ - 1.74µ = 13.26uA e 15µ + 1.74 = 16.74uA
Qui sotto sono evidenziate le caratteristiche relative ai 3 IB trovati sopra
Q’
1.9m
1.4m
Q’’
3.75 ο€­ 4.15
Il punto di lavoro oscilla tra Q’ e Q’’. Le proiezioni di Q’ e Q’’ ci consentono di
misurare le variazioni di iC e vCE
1.9π‘š−1.4π‘š
2
4.15−3.75
2
= 0.25π‘šπ‘‰
= 0.2𝑉
𝑖𝐢 (𝑑) = 0.25π‘š 𝑠𝑒𝑛(πœ”π‘‘)
𝑣𝐢𝐸 (𝑑) = 0.2 𝑠𝑒𝑛(πœ”π‘‘)
Dalla simulazione
SIMULAZIONE
CALCOLI
𝐼𝐡𝑄 = 15.19πœ‡π΄
15πœ‡π΄
𝐼𝐢𝑄 = 1.964π‘šπ΄
1.725m𝐴
𝑉𝐢𝐸𝑄 = 3.967𝑉
3.93V
Simulazione circuito completo:
15u
IBtot(t)
10u
5u
0
I(Q2:B)
15.19u
2.0m
iCtot(t)
1.0m
SEL>>
0
0s
0.5ms
I(Q2:C)
1.0ms
1.5ms
2.0ms
2.5ms
3.0ms
1.694m
Time
iB oscilla attorno a 15.19µA ± 1.73uA
iC oscilla attorno a 1.694mA ± 0.21mA
Entrambi i risultati sono molto simili a quelli calcolati
4.0
vCEtot(t)
2.0
0
0s
0.5ms
V(Q2:C)
1.0ms
1.5ms
2.0ms
3.967
Time
VCE oscilla attorno a 3.967V ± 0.25V
Anche questo risultato è congruo a quello calcolato
2.5ms
3.0ms
πŸ“π’Žπ‘¨ =
𝑽π‘ͺπ‘ͺ
𝑹π‘ͺ
16μ
12μ
8μ
ICQ = 1.75m
VCEQ 3.9V
VCC=6V
VCE
IC
πŸ“π’Žπ‘¨ =
𝑽π‘ͺπ‘ͺ
𝑹π‘ͺ
36μ
28μ
t
20μ
2m
12μ
4μ
3V
VCC=6V
VCE
t
Dal disegno:
𝑖𝐡 (𝑑) ≅ 10πœ‡ βˆ™ 𝑠𝑒𝑛(πœ”π‘‘)
𝑖𝐢 (𝑑) ≅ 1.7π‘š βˆ™ 𝑠𝑒𝑛(πœ”π‘‘) 𝑒 𝑣𝐢𝐸 (𝑑) ≅ 2 βˆ™ 𝑠𝑒𝑛(πœ”π‘‘)
VCE
