Arcuri Bernardo
4C info

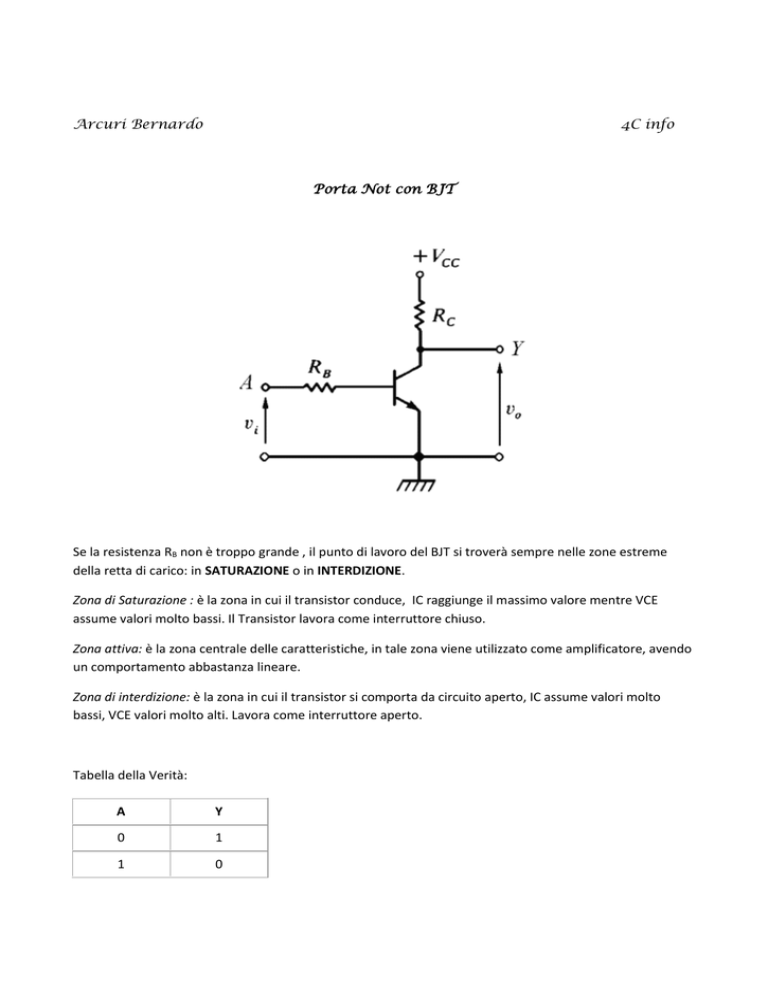

Porta Not con BJT
Se la resistenza RB non è troppo grande , il punto di lavoro del BJT si troverà sempre nelle zone estreme
della retta di carico: in SATURAZIONE o in INTERDIZIONE.
Zona di Saturazione : è la zona in cui il transistor conduce, IC raggiunge il massimo valore mentre VCE
assume valori molto bassi. Il Transistor lavora come interruttore chiuso.
Zona attiva: è la zona centrale delle caratteristiche, in tale zona viene utilizzato come amplificatore, avendo
un comportamento abbastanza lineare.
Zona di interdizione: è la zona in cui il transistor si comporta da circuito aperto, IC assume valori molto
bassi, VCE valori molto alti. Lavora come interruttore aperto.
Tabella della Verità:
A
Y
0
1
1
0
Quando il segnale applicato all’ingresso A è alto (UNO logico, corrispondente tipicamente a Vi = VCC ), il
transistor entra in saturazione .
In tal caso la tensione VCE è quasi zero e l’uscita Y è praticamente zero.
Il transistor si comporta come un corto circuito, collegando l’uscita Y alla MASSA del circuito.
Questa porta dunque trasforma un ingresso ALTO (A = 1) in una uscita BASSA (Y = 0).
Se si applica in ingresso una tensione bassa (ZERO logico), il transistor sarà interdetto e si comporterà come
un circuito aperto.
L’uscita Y sarà isolata dal GROUND del circuito e assumerà un valore vicino a VCC.
Questa porta, trasformando un ingresso BASSO (A = 0) in una uscita ALTA (Y = 0), verifica dunque la tavola
della verità della porta NOT.
