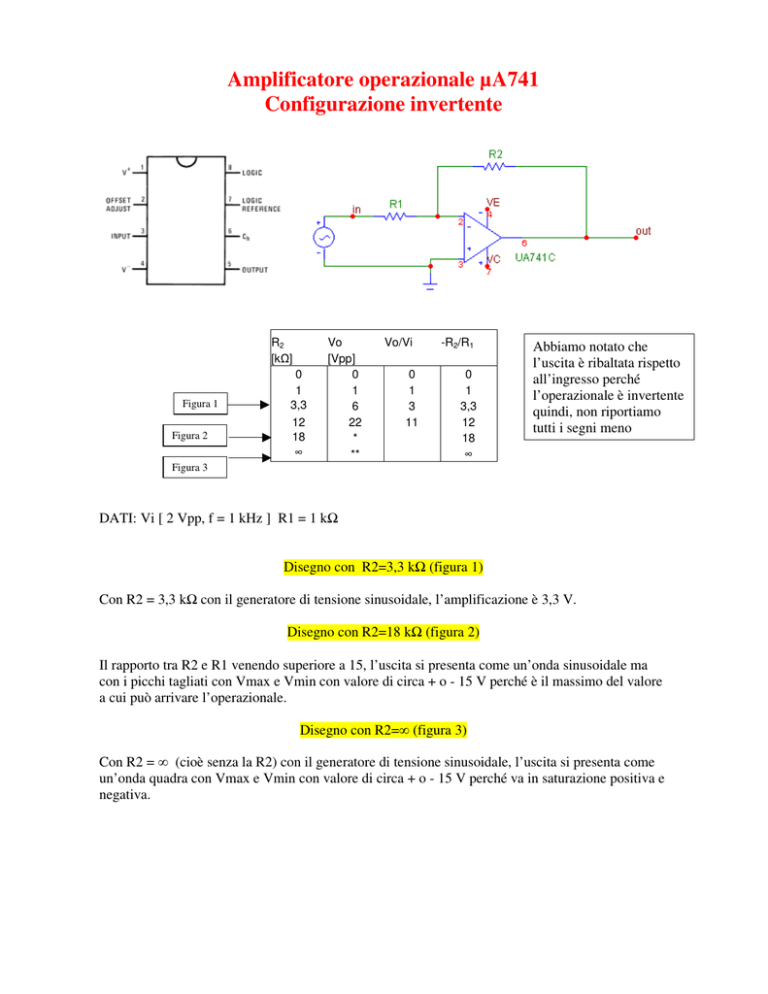

Amplificatore operazionale µA741
Configurazione invertente
R2
[kΩ]
Figura 1
Figura 2
0
1
3,3
12
18
∞
Vo
[Vpp]
0
1
6
22
*
**
Vo/Vi
0
1
3
11
-R2/R1
0
1
3,3
12
18
∞
Abbiamo notato che
l’uscita è ribaltata rispetto
all’ingresso perché
l’operazionale è invertente
quindi, non riportiamo
tutti i segni meno
Figura 3
DATI: Vi [ 2 Vpp, f = 1 kHz ] R1 = 1 kΩ
Disegno con R2=3,3 kΩ (figura 1)
Con R2 = 3,3 kΩ con il generatore di tensione sinusoidale, l’amplificazione è 3,3 V.
Disegno con R2=18 kΩ (figura 2)
Il rapporto tra R2 e R1 venendo superiore a 15, l’uscita si presenta come un’onda sinusoidale ma
con i picchi tagliati con Vmax e Vmin con valore di circa + o - 15 V perché è il massimo del valore
a cui può arrivare l’operazionale.
Disegno con R2=∞ (figura 3)
Con R2 = ∞ (cioè senza la R2) con il generatore di tensione sinusoidale, l’uscita si presenta come
un’onda quadra con Vmax e Vmin con valore di circa + o - 15 V perché va in saturazione positiva e
negativa.
Figura 1
Figura 2
Figura 3
Amplificatore operazionale µA741
Configurazione non invertente
Vi =2Vpp
F =1kHz
R1 =1kΩ
Av pratica/ sperimentale = Vo/Vi
Av teorica = 1+R2/R1
R2
(kΩ)
0
1
3.3
12
18
∞
Vo
(Vpp)
2
4
8.6
26
(*)
(**)
Av
Pratica/Speri.
1
2
4.3
13
Av
teorica
1
2
4.3
13
18
∞
Commenti
Circuito 1
Il segnale d’uscita viene amplificato di due volte rispetto all’entrata, ovvero il segnale di uscita sarà
di quattro Vpp.
Circuito 2
Nel secondo circuito il segnale di uscita non raggiungeva il valore teorico perché arrivato a +/-15
andava in saturazione e rimaneva costante.
Circuito 3
Il segnale di uscita del terzo circuito dove la resistenza R2 era teoricamente uguale a infinito,
andava in saturazione in breve tempo.
R2=1kΩ
R2=18kΩ(*)
R2=∞(**)
Amplificatore operazionale µA741
Comparatore
Circuito 1
Vi=10Vpp
200Hz
Circuito 2 a
Vi=10Vpp
200Hz
R1=8,2 kΩ
R2=1,8 kΩ
Fixed Analog = 15
Circuito 2b
Vi=10Vpp
200Hz
R1=8,2 kΩ
R2=1,8 kΩ
Fixed Analog = -15
Amplificatore operazionale µA741
Inseguitore di tensione
Vi=10Vpp
200Hz
