PALERMO,
CORSO DI LAUREA
IN INGEGNERIA ELETTRICA
Facoltà di Ingegneria
Università degli Studi
Viale delle Scienze - Parco d'Orleans
90128 PALERMO
ESERCITAZIONE DI MISURE E COLLAUDO DI MACCHINE ED IMPIANTI ELETTRICI
MISURA DELLA REATTANZA SINCRONA DIRETTA ED IN QUADRATURA DI
UNA MACCHINA SINCRONA A POLI SALIENTI MEDIANTE LA PROVA A
PICCOLO SCORRIMENTO

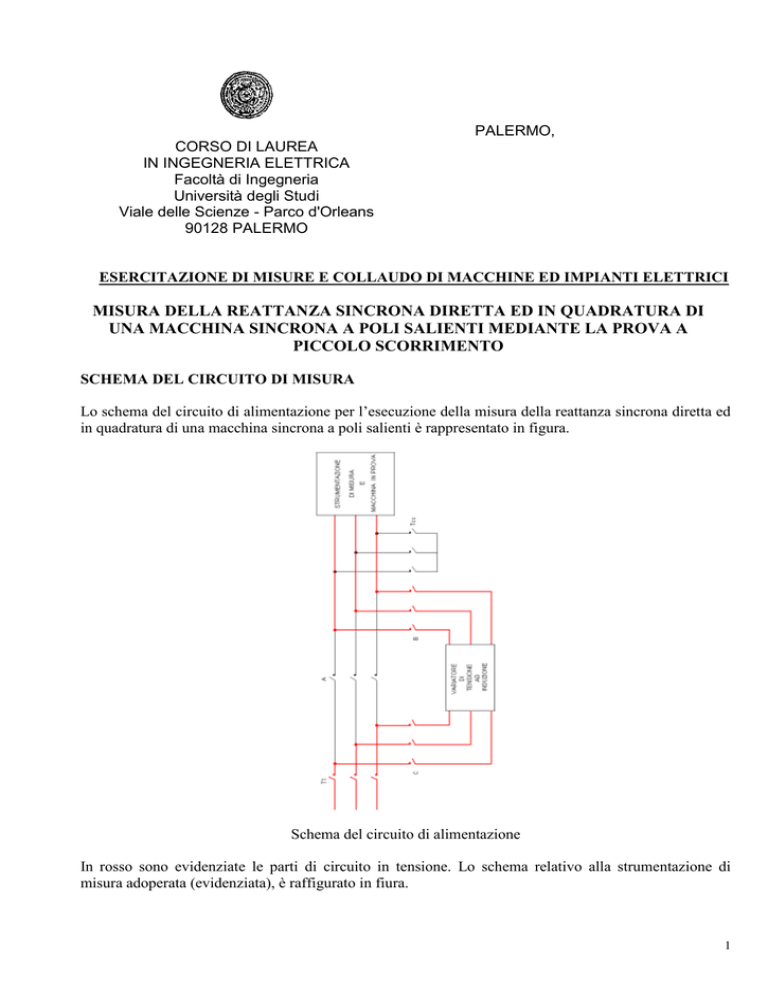

SCHEMA DEL CIRCUITO DI MISURA
Lo schema del circuito di alimentazione per l’esecuzione della misura della reattanza sincrona diretta ed
in quadratura di una macchina sincrona a poli salienti è rappresentato in figura.
Schema del circuito di alimentazione
In rosso sono evidenziate le parti di circuito in tensione. Lo schema relativo alla strumentazione di
misura adoperata (evidenziata), è raffigurato in fiura.
1
Schema del circuito di misura (SD = sonda differenziale di tensione)
SCOPO DELLA PROVA
 Determinare le reattanze sincrona diretta ed in quadratura della macchina sincrona trifase in esame
RISULTATI DI MISURA
Oscillogramma rilevato 1
2
Oscillogramma rilevato 2
Con riferimento agli oscillogrammi, si ha:
Costante strumentale voltmetrica dell’oscilloscopio: K Vosc  2
V
div
100 V
 50
2V
Dunque la costante da considerare per la lettura dei valori di tensione è:
Rapporto di trasformazione nominale sonda: K s 
K V  K Vosc * K s  2
V
V
* 50  100
div
div
Costante strumentale dell’oscilloscopio segnale proporzionale alla corrente: K Aosc  10
mV
div
0,5 V
V
 0,05
10 mV
mV
V
10 * 0,05
K Aosc * K s
div  0,5 A

Corrente misurata: I mis 
Rs
1
div
A
Corrente effettiva: I  K A * I mis  30 * 0,5  15
div
Dunque la costante da considerare per la lettura dei valori di corrente è:
Rapporto di trasformazione nominale sonda: K s 
KAoscf = 15 A/div
La scala dell’asse temporale è:
Kt = 100 ms/div
3

Valori massimo e minimo dell’inviluppo dell’andamento nel tempo della tensione proporzionale a
quella di alimentazione:
VmaxO =
VminO =

Valori massimo e minimo dell’inviluppo dell’andamento nel tempo della caduta di tensione sulla
resistenza Rc, che risulta proporzionale alla corrente circolante nello statore:
VA maxO =
V A minO =

Il valore massimo e minimo dell’inviluppo della tensione di alimentazione si calcolano come
segue:
Vmax = VmaxO  KV =
Vmin = VminO  KV =

Il valore massimo e minimo dell’inviluppo della corrente assorbita si calcolano come segue:
Imax = VA maxo  KAoscf =
Imin = VA mino  KAoscf =

Calcolo della reattanza sincrona diretta, dato che gli avvolgimenti sono a triangolo:
XSd = 3 

Vmax
I min
=
Calcolo della reattanza sincrona in quadratura:
XSq = 3 
Vmin
=
I max
4
