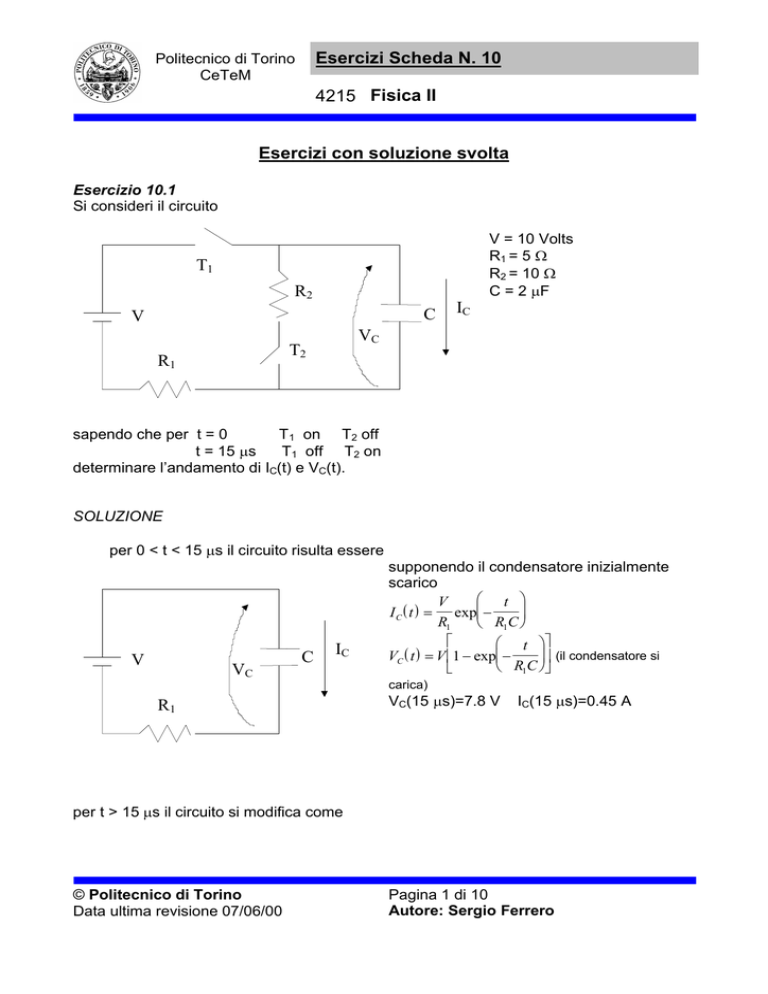

Esercizio 10.1
Si consideri il circuito
T1
R2
C
V
VC
T2
R1
IC
V = 10 Volts
R1 = 5 Ω
R2 = 10 Ω
C = 2 µF
sapendo che per t = 0
T1 on T2 off
t = 15 µs
T1 off T2 on
determinare l’andamento di IC(t) e VC(t).
SOLUZIONE
per 0 < t < 15 µs il circuito risulta essere
V
VC
C
IC
R1
supponendo il condensatore inizialmente
scarico
 t 
V
I C ( t ) = exp −

R1
 R1C 

 t 
VC ( t ) = V 1 − exp −
 (il condensatore si
 R1C 

carica)
VC(15 µs)=7.8 V
IC(15 µs)=0.45 A
per t > 15 µs il circuito si modifica come
© Politecnico di Torino
Data ultima revisione 07/06/00
Pagina 1 di 10
Autore: Sergio Ferrero
Politecnico di Torino
CeTeM
Esercizi Scheda N. 10
4215 Fisica II
IC ( t ) = −
R2
C
VC
IC(t)
regime di
carica
IC
 t 
VC ( 15µs )
exp −

R2
 R C
 t 
VC ( t ) = − IC ( t ) ⋅ R2 = VC (15µs ) exp −

 R2 C 
(il condensatore si scarica)
regime di
scarica
2A
.45A
t
-.78A
VC(t)
7.8V
t
15µs
Esercizio 10.2
Un induttore (L=4 10-4 H) ed una resistenza (R=5 ohm) sono posti in serie ad un
generatore di tensione continua (V=200 Volts)
a) quanto tempo occorre affinchè la corrente che fluisce nella resistenza raggiunga il 60%
della corrente finale?
b) quanta energia è accumulata nel campo magnetico dopo che la corrente ha raggiunto il
suo valore massimo?
c) calcolare che valore raggiunge la corrente dopo un tempo pari a 3 costanti di tempo
τ=L/R del circuito.
© Politecnico di Torino
Data ultima revisione 07/06/00
Pagina 2 di 10
Autore: Sergio Ferrero
Politecnico di Torino
CeTeM
Esercizi Scheda N. 10
4215 Fisica II
SOLUZIONE

V
t 

IMAX = V/R
1 − exp − (
R
L / R ) 

V V
t 
L
 da cui t = − ln(1 − 0.6) = 7.2 ⋅ 10−6 s
quindi si impone 0.6 ⋅ = 1 − exp −
 ( L / R ) 
R R
R
a) I ( t ) =
2
1 2
1 V 
b) E = LI MAX
= L  = 0.32 J
2
2 R
 L V
c) I  3  = [1 − exp( −3)] = 38 A
 R R
Esercizio 10.3
La corrente in un corto circuito RL passa da 1.16 A a 10.2 mA nei 1.5 s che seguono la
rimozione della batteria del circuito. Supponendo che L valga 9.44 H, determinare la
resistenza R del circuito.
SOLUZIONE
I ( t ) = I MAX

t
exp −
 L

R
( )




. A
I MAX = 116


15
. ms 

I (15
. s ) = 10.2mA = I MAX exp −
 9.44 H 

R 
L
 116
. A 
 = 29.8Ω
da cui si ricava R =
ln
(15
. s )  10.2 ⋅ 10 −3 A 
(
)
Esercizio 10.4
L’interrutore t del circuito in figura si chiude quando Vc=2/3 E e si apre quando Vc=1/3 E. Il
risultato è che Vc ha l’andamento mostrato in figura.
Se R1=40Ω, R2=10Ω, C=2⋅10-6 F, calcolare quanto valgono il tempo di carica tc, il tempo di
scarica ts e il periodo dell’oscillazione.
© Politecnico di Torino
Data ultima revisione 07/06/00
Pagina 3 di 10
Autore: Sergio Ferrero
Politecnico di Torino
CeTeM
Esercizi Scheda N. 10
4215 Fisica II
SOLUZIONE
Durante la fase di carica l’interruttore è aperto, di conseguenza la carica avviene
attraverso le resistenze R1 e R2 che sono in serie. Si ha quindi che in un generico istante t1
la tensione sulla capacità vale 1/3 E, mentre ad un generico istante t1 la tensione sulla
capacità vale 2/3 E.
Analiticamente la situazione è descritta dalle seguenti equazioni:
− t1
 E

RC 
=
⋅
−
1
E
e


 3


t
−

Vc = E ⋅ 1 − e RC  ⇒ 
con R = R 1 + R 2

 2
t2
−

RC 

 E = E ⋅ 1 − e


3
 −t1 RC 2
=
e
3


 −t 2 RC 1
=
e
3

⇒
2
 t1
 RC = − ln 3


 t2
1
= − ln

3
 RC
⇒ t 2 − t1 = τ ln 2
con τ c = 100µ s
dove il tempo di carica tc vale t2-t1 ossia tc=69.3 µs.
Durante la fase di scarica l’interruttore è chiuso, quindi il generatore di tensione e la
resistenza R1 sono esclusi dal circuito. Di conseguenza si avrà:
© Politecnico di Torino
Data ultima revisione 07/06/00
Pagina 4 di 10
Autore: Sergio Ferrero
Politecnico di Torino
CeTeM
Esercizi Scheda N. 10
4215 Fisica II
Vc =
2
−t
E ⋅ e RC
3
 −t1 RC 2
=
e
3


 −t2 RC 1
=
e
3

− t1
2
RC
E
E
e
=
⋅
3

⇒ 
t
1
−2
RC
E
E
e
=
⋅
3

2
 t1
 RC = − ln 3


 t2
1
 RC = − ln 3

⇒
con R = R 2
⇒ t 2 − t1 = τ ln 2
con τ c = 20 µ s
dove il tempo di scarica ts vale t2-t1 ossia ts=13.9 µs.
Il periodo con cui si ripete la forma d’onda è dato da
T= tc+ts = 69.3µs+13.9µs=83.2µs.
Esercizio 10.5
Si determini il tempo necessario affinché in un circuito RLC, la massima energia presente
sul condensatore durante un’oscillazione si riduca a metà del suo valore iniziale. Si
assuma q=qMAX a t=0.
SOLUZIONE
(
)
q ( t ) = q MAX exp − R 2 L cos( ωt ) , φ = 0
2
q ( t )]
[
Econdensatore =
affinché E=EMAX/2
2C
 R
1
quindi si impone exp −  =
 2L
2
L
da cui t = ln 2
R
© Politecnico di Torino
Data ultima revisione 07/06/00
q=
q MAX
2
Pagina 5 di 10
Autore: Sergio Ferrero
Politecnico di Torino
CeTeM
Esercizi Scheda N. 10
4215 Fisica II
Esercizi con soluzione
Esercizio 10.6
In un circuito oscillante LC, si determini qual è il valore della carica su un condensatore
(espresso in funzione della carica massima) quando l’energia totale del circuito è
suddivisa in parti uguali fra il campo magnetico ed il campo elettrico. Quanto tempo deve
passare affinché si realizzi questa condizione, nel caso si assuma al tempo t=0 la carica
q=qMAX ? (Si esprima tale valore in frazione di periodo e si utilizzino i valori di L=4 mH e
C=6 nF)
q
RISULTATO [ q = MAX , t=T/8= 0.397 10-7 s ]
2
Esercizio 10.7
Un resistore con R=100Ω è connesso ad un generatore di forza elettromotrice alternata
E=E0cosωt, con ω=314 rad/sec. Successivamente esso è connesso ad un generatore con
2 E=E0cosωt secondo lo schema della figura. Si vuole che anche in questo secondo caso
la corrente erogata dal generatore sia in fase con le f.e.m. e che la differenza di potenziale
ai capi di R valga E. Calcolare i valori di L e C.
RISULTATO [ L=0.55 H C=13.8µF]
Esercizio 10.8
Determinare per il circuito in figura l’espressione della pulsazione di risonanza e calcolarla
in particolare per RL=RC=1Ω, L=10-3 H, C=10-9 F. Se RL e RC pur restando uguali,
assumono un qualunque valore diverso da 1 il risultato cambia?
© Politecnico di Torino
Data ultima revisione 07/06/00
Pagina 6 di 10
Autore: Sergio Ferrero
Politecnico di Torino
CeTeM
Esercizi Scheda N. 10
4215 Fisica II
RISULTATO [ ω=106 rad/s]
Esercizio 10.9
Con un consumo di energia uguale a 0.5 J, un condensatore viene caricato per mezzo di
un generatore di forza elettromotrice costante di valore 1000 V. Raggiunto l’equilibrio il
condensatore viene staccato dal generatore e collegato con un’induttanza uguale a 2 H. Si
determini la frequenza delle oscillazioni nel circuito oscillante LC.
RISULTATO [ f=113 Hz ]
Esercizio 10.10
Nel circuito rappresentato in figura si ha che E=25 V, R1=1Ω, R2=4Ω, R3=8Ω, R4=2Ω,
R5=5Ω, C=3µF. Calcolare la differenza di potenziale VB-VA in condizioni stazionarie e, se
si sconnette il generatore, in quanto tempo la carica del condensatore si riduce a un
decimo di quella iniziale.
© Politecnico di Torino
Data ultima revisione 07/06/00
Pagina 7 di 10
Autore: Sergio Ferrero
Politecnico di Torino
CeTeM
Esercizi Scheda N. 10
4215 Fisica II
RISULTATO [VB-VA =-6 V ; t=24.9µs ]
