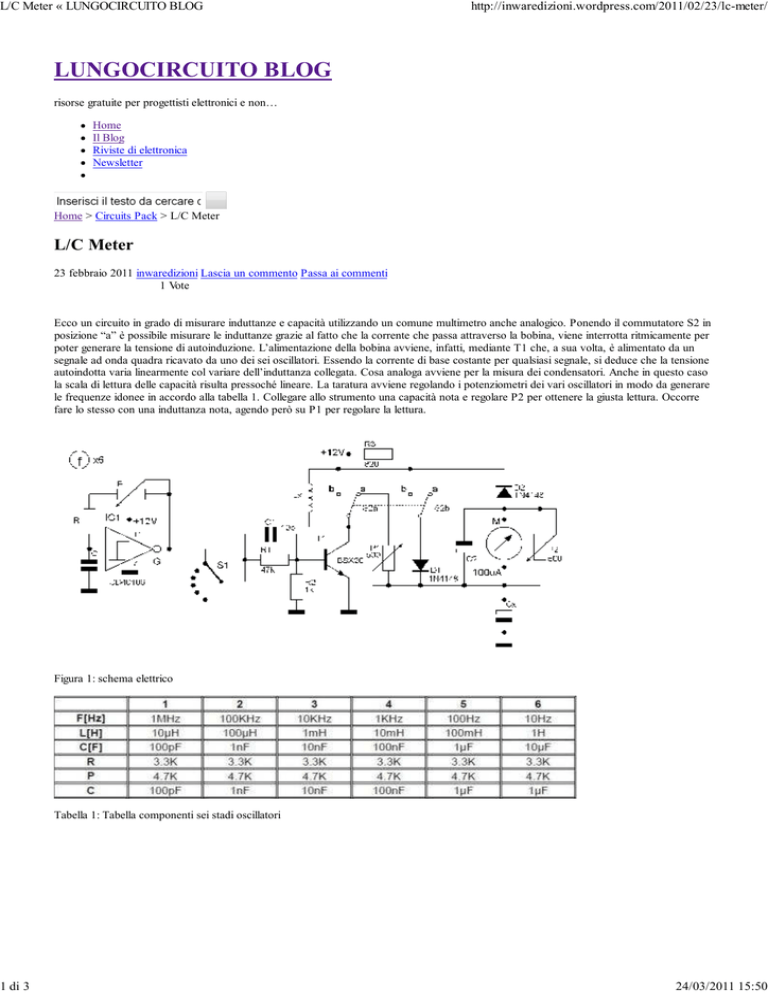

L/C Meter
23 febbraio 2011 inwaredizioni Lascia un commento Passa ai commenti
1 Vote
Ecco un circuito in grado di misurare induttanze e capacità utilizzando un comune multimetro anche analogico. Ponendo il commutatore S2 in
posizione “a” è possibile misurare le induttanze grazie al fatto che la corrente che passa attraverso la bobina, viene interrotta ritmicamente per
poter generare la tensione di autoinduzione. L’alimentazione della bobina avviene, infatti, mediante T1 che, a sua volta, è alimentato da un
segnale ad onda quadra ricavato da uno dei sei oscillatori. Essendo la corrente di base costante per qualsiasi segnale, si deduce che la tensione
autoindotta varia linearmente col variare dell’induttanza collegata. Cosa analoga avviene per la misura dei condensatori. Anche in questo caso
la scala di lettura delle capacità risulta pressoché lineare. La taratura avviene regolando i potenziometri dei vari oscillatori in modo da generare
le frequenze idonee in accordo alla tabella 1. Collegare allo strumento una capacità nota e regolare P2 per ottenere la giusta lettura. Occorre
fare lo stesso con una induttanza nota, agendo però su P1 per regolare la lettura.
Figura 1: schema elettrico
Tabella 1: Tabella componenti sei stadi oscillatori
24/03/2011 15:50
L/C Meter « LUNGOCIRCUITO BLOG
2 di 3
http://inwaredizioni.wordpress.com/2011/02/23/lc-meter/
Articolo pubblicato nella raccolta Circuits Pack di Inware Edizioni. © Riproduzione vietata, tutti i diritti riservati.
