Detector di linee elettriche
16 febbraio 2011 inwaredizioni Lascia un commento Passa ai commenti
1 Vote
Il circuito risulta utile per rilevare le linee di rete incassate nei muri fino ad una profondità di alcuni centimetri, del tutto sufficiente a praticare
un foro per fissare o agganciare qualsiasi cosa.
Il principio si basa sulla rilevazione dei 50 Hz della linea elettrica per cui lo strumento sarà in grado di rilevare solo cavi sotto tensione. Il
circuito è costituito da un operazionale quadruplo in cui due sezioni sono montate come amplificatori ad elevato guadagno con maggiore
sensibilità per le frequenze più basse, grazie ai circuiti di controreazione selettivi.
In presenza di 50 Hz l’uscita del secondo amplificatore emette onde quadre a questa frequenza che provocano l’accensione del LED
indicatore.
La qualità del sensore a 50 Hz è essenziale per la riuscita di questo circuito. La migliore soluzione è utilizzare un captatore telefonico a
ventosa.

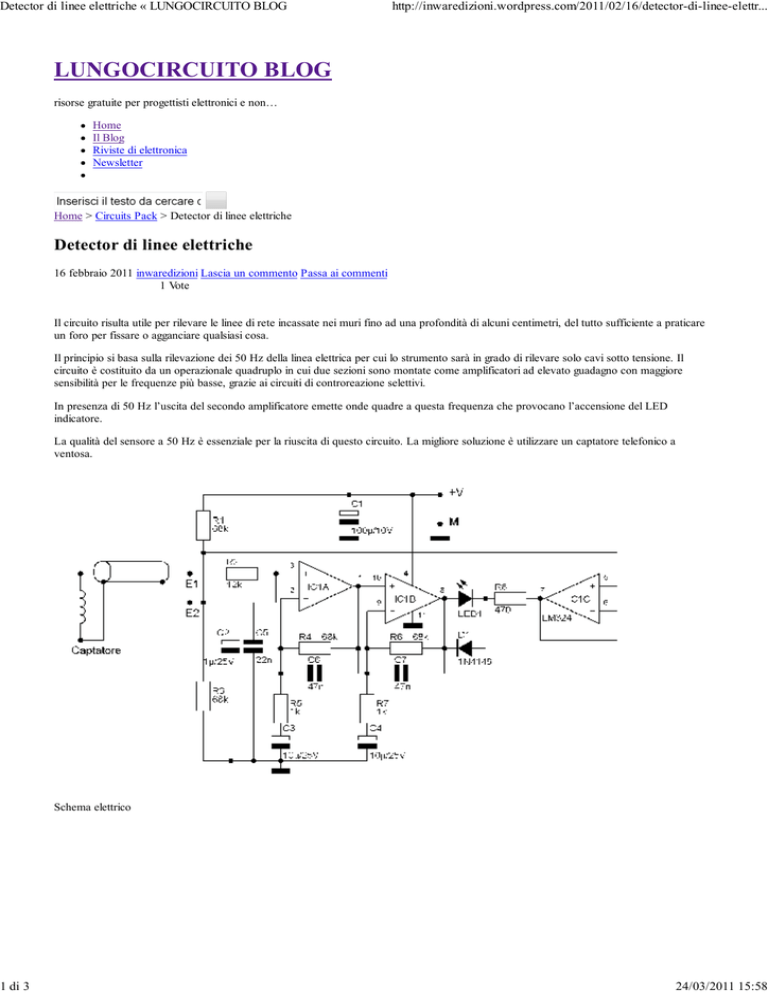

Schema elettrico
24/03/2011 15:58
Detector di linee elettriche « LUNGOCIRCUITO BLOG
2 di 3
http://inwaredizioni.wordpress.com/2011/02/16/detector-di-linee-elettr...
Articolo pubblicato nella raccolta Circuits Pack di Inware Edizioni. © Riproduzione vietata, tutti i diritti riservati.
