microfoni-basimicrofoniche md-f 5044 mc-f 5042

29
424

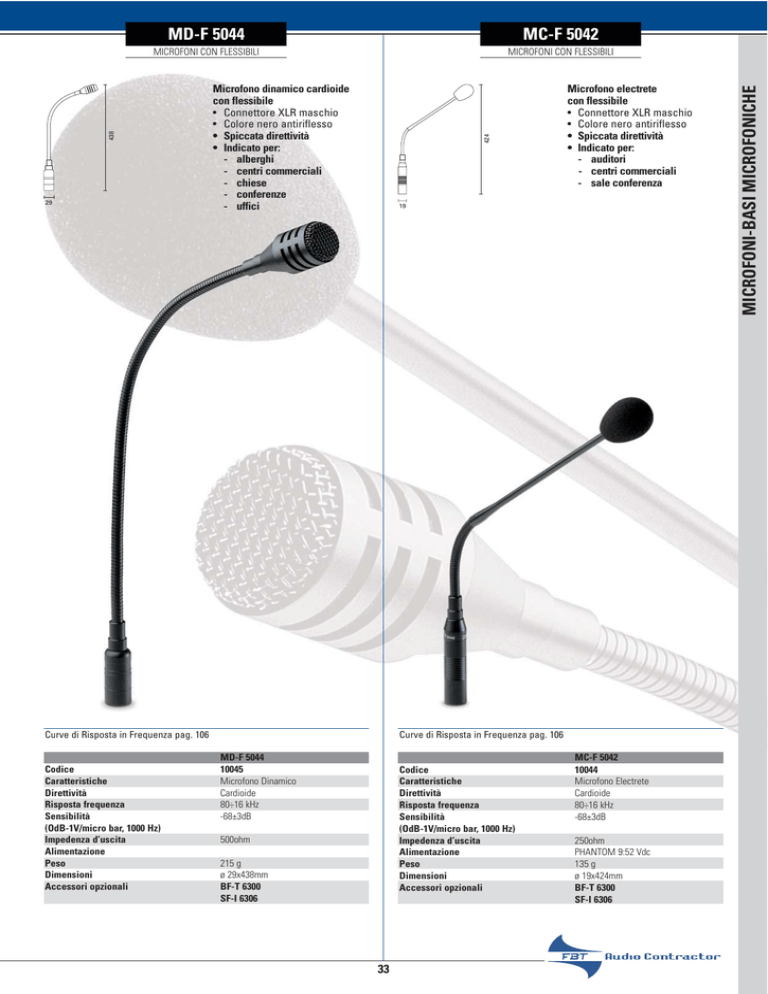

Microfono dinamico cardioide
con flessibile
• Connettore XLR maschio
• Colore nero antiriflesso
• Spiccata direttività
• Indicato per:
- alberghi
- centri commerciali
- chiese
- conferenze
- uffici
19
Curve di Risposta in Frequenza pag. 106
Codice
Caratteristiche
Direttività
Risposta frequenza
Sensibilità
(OdB-1V/micro bar, 1000 Hz)
Impedenza d’uscita
Alimentazione
Peso
Dimensioni
Accessori opzionali
Microfono electrete
con flessibile
• Connettore XLR maschio
• Colore nero antiriflesso
• Spiccata direttività
• Indicato per:
- auditori
- centri commerciali
- sale conferenza
Curve di Risposta in Frequenza pag. 106
MD-F 5044
10045
Microfono Dinamico
Cardioide
80÷16 kHz
-68±3dB
Codice
Caratteristiche
Direttività
Risposta frequenza
Sensibilità
(OdB-1V/micro bar, 1000 Hz)
Impedenza d’uscita
Alimentazione
Peso
Dimensioni
Accessori opzionali
500ohm
215 g
ø 29x438mm
BF-T 6300
SF-I 6306
33
MC-F 5042
10044
Microfono Electrete
Cardioide
80÷16 kHz
-68±3dB
250ohm
PHANTOM 9:52 Vdc
135 g
ø 19x424mm
BF-T 6300
SF-I 6306
MICROFONI-BASI MICROFONICHE
MC-F 5042
MICROFONI CON FLESSIBILI
438
MD-F 5044
MICROFONI CON FLESSIBILI
MD-F 5045 S
MD-F 5045 SI
SF-I 6306
17
SUPPORTI PER MICROFONI
MD-F 5045 S
Microfono dinamico cardioide
con flessibile
• Interruttore stabile
• Connettore XLR maschio
• Colore nero antiriflesso
• Spiccata direttività
• Indicato per:
- alberghi
- centri commerciali
- chiese
- uffici
440
MICROFONI-BASI MICROFONICHE
MICROFONI CON FLESSIBILI
29
116
MD-F 5045 SI
• Stesse caratteristiche del
modello MD-F 5045 S con
interruttore instabile
• Codice: 15294
Supporto da incasso
per microfoni con flessibile
• Supporto antivibrante da
incasso
• Connettore XLR per il
collegamento diretto dei
flessibili
• Terminali per il cablaggio al
sistema d’amplificazione a
saldare
• Corpo in ABS nero
• Dimensioni contenute per un
minimo impatto estetico
Curve di Risposta in Frequenza pag. 106
Codice
Caratteristiche
Direttività
Risposta frequenza
Sensibilità
(OdB-1V/micro bar, 1000 Hz)
Impedenza d’uscita
Peso
Dimensioni
Accessori opzionali
MD-F 5045 S
10046
Microfono Dinamico
con interruttore stabile
Cardioide
100÷12 kHz
-77±3dB
MD-F 5045 SI
15294
Microfono Dinamico
con interruttore instabile
Codice
Caratteristiche
Materiale
Peso
Dimensioni
Microfoni con flessibile applicabili
500ohm
315 g
ø 29x440mm
SF-I 6306
34
SF-I 6306
10050
Supporto da incasso con interruttore
antivibrante
ABS ad alta densità
130 g
ø 116x17mm
MD-F 5044
MC-F 5042
MD-F 5045 S
MD-F 5045 SI
BF-T 6300
160
Base da tavolo con interruttore
ON-OFF
• Terminata con 5m di cavo
completo di connettore XLR
maschio e 2 conduttori per
l’attivazione della priorità
DIN-DON
CI-M CM-S
Cavi microfonici
Cavi microfonici schermati e bilanciati.
Schermo a spirale. Guaina in PVC nero.
Modello
Codice
Lunghezza
CI-M 5X
CI-M 10X
CI-M 15X
CI-M 20X
CI-M 30X
11856
17140
17048
18144
18145
5m
10m
15m
20m
30m
Connettori
OUT
CI-M 5D
11857
5m
IN
IN
OUT
CI-M 5J
11858
5m
IN
OUT
CM-S 2 C
11856
MS 30 BK
cavo microfonico
Base da pavimento
Codice 18245
Base da pavimento con asta telescopica
regolabile
ASG 230
Braccio giraffa
Codice 11864
Braccio giraffa per basi da pavimento
MS 30 BK
TB 30 BK
Codice
Caratteristiche
Materiale
Peso
Dimensioni
Microfoni con flessibile applicabili
BF-T 6300
18329
Base da tavolo antiscivolo e anti
vibrazione
Zinco pressofuso
1450 g
160x110x57mm
MD-F 5044
MC-F 5042
MD-F 5045 S
MD-F 5045 SI
Base da tavolo
Codice 18248
Base da tavolo con asta telescopica regolabile
SU 30
Supporto universale
Codice 11586
Supporto universale a pinza per microfoni
ad impugnatura
35
MICROFONI-BASI MICROFONICHE
110
57
BASI PER MICROFONI
MB-T 6300 S
MB-T 6300 SIX
BF-T 5043 L
MB-T 6300 SIX
Base da tavolo con tasto per
l’inserzione instabile del
microfono; flessibile e microfono
dinamico cardioide
• Terminata con 5m di cavo
completo di connettore XLR
maschio e 2 conduttori per
l’attivazione della priorità DINDON
36
MB-T 6300 S
Base da tavolo con interruttore
ON-OFF, per l’inserzione stabile
del microfono; flessibile e
microfono dinamico cardioide
• Terminata con 5m di cavo
completo di connettore XLR
maschio e 2 conduttori per
l’attivazione della priorità DINDON
BASI MICROFONICHE CON FLESSIBILE E INTERRUTTORE
57
145
Base da tavolo con interruttore
ON-OFF flessibile e microfono
electrete a condensatore
cardioide
• Terminata con 5 m di cavo
completo di connettore XLR
maschio e 2 conduttori per
l’attivazione della priorità
DIN-DON
• Base in zinco pressofuso
• Ghiera luminosa
• Interruttore touch-switch
• Indicato per tutte le applicazioni ed in particolare per
- chiese
- sale conferenze
110
MICROFONI-BASI MICROFONICHE
BASI MICROFONICHE CON FLESSIBILE E INTERRUTTORE
160
Codice
Caratteristiche
Materiale
Microfono
Direttività
Risposta frequenza
Sensibilità (OdB-1V/micro bar,1000 Hz)
Peso
Dimensioni
MB-T 6300 S
MB-T 6300 SIX
18014
24729
Codice
Caratteristiche
Direttività
Risposta frequenza
Sensibilità (OdB-1V/micro bar,1000 Hz)
Impedenza d’uscita
Alimentazione
Materiale
Peso
Dimensioni
Base da tavolo antiscivolo e anti
vibrazione
Zama
Dinamico
Cardioide
80÷16 kHz
-77dB±3dB
1750 g
160x110x57mm
36
BF-T 5043 L
18322
Electrete
Cardioide
70÷18 kHz
-59dB±3dB
250ohm
Phantom 12÷48 Vdc
Zama
786 g
145x100x36mm
MB-T 8001
ASADAAFAFA
MB-T 8004
MB-T 8008
60
230
60
150
Basi microfoniche pre-amplificate
Le basi microfoniche della serie
MB-T 8000 sono in materiale
plastico con fondo in metallo.
Si contraddistinguono per
l’elevata sensibilità e l’ampia
risposta in frequenza e le capsule
microfoniche sono caratterizzate
da un diagramma polare
cardioide.
Le basi sono corredate di un
funzionale interruttore a tre
posizioni, ON stabile, OFF e ON
momentaneo e di un tasto per
l’attivazione dell’emergenza.
150
• Preamplificate
(uscita 0 dBu)
• Dotate di compressore di
dinamica, per assicurare un
ottimo livello di intelligibilità
• Provviste di un generatore di
messaggi interno, per le
segnalazioni di inizio e fine
messaggio microfonico e per
un segnale codificato di
emergenza
• Consentono di comandare la
priorità (music off)
• Consentono la gestione di 4 o 8
zone singolarmente, in base al
modello, e la chiamata
generale
• A richiesta per la gestione di
un numero superiore di zone
MB-T 8004
MB-T 8001
MB-T 8008
Codice
Caratteristiche
STH 022 Cavi multicoppia schermati
Modello
Codice
Misure
STH 02-022
STH 05-022
STH 09-022
13360
13103
13104
2x2x0,22
5x2x0,22
9x2x0,22
Microfono
Curva Polare
Risposta in frequenza
Sensibilità
Impedenza d’uscita
Flessibile
Segnali di
Preavviso/Emergenza
Tensione d’uscita
Alimentazione
Materiale
Accessori a corredo
Accessori opzionali
MB-T 8001
19543
Base con interruttore,
tasto Emergenza
Electrete
Cardioide
70Hz ÷ 18KHz
-63dB± 3dB
600ohm
L=370mm ø 9mm
DIN-DON:2Toni
Carillon:4Toni Emergenza
0dBu (0,775Vrms) bilanciata
±15Vdc/80mA
ABS con fondo in acciaio
Cuffia antipop
Cavo multicoppia
Cavo schermato 5x2x0,22
STH05-022
37
MB-T 8004
11828
Base con interruttore,
selezione 4 zone,
tasto Emergenza
Electrete
Cardioide
70Hz ÷ 18KHz
-63dB± 3dB
600ohm
L=370mm ø 9mm
DIN-DON:2Toni
Carillon:4Toni Emergenza
0dBu (0,775Vrms) bilanciata
±15Vdc/80mA
ABS con fondo in acciaio
Cuffia antipop
Cavo multicoppia
Cavo schermato 5x2x0,22
STH05-022
MB-T 8008
12122
Base con interruttore,
selezione 8 zone,
tasto Emergenza
Electrete
Cardioide
70Hz ÷ 18KHz
-63dB± 3dB
600ohm
L=370mm ø 9mm
DIN-DON:2Toni
Carillon:4Toni Emergenza
0dBu (0,775Vrms bilanciata)
±15Vdc/100mA
ABS con fondo in acciaio
Cuffia antipop
Cavo multicoppia
Cavo schermato 9x2x0,22
STH09-022
MICROFONI-BASI MICROFONICHE
150
230
230
60
BASI DA TAVOLO
WM 505/...
WM 705 A/L
40
130
LM - 10
Microfono lavallier
Codice
Cod. 13544
I microfoni lavallier hanno caratteristiche elettriche
e meccaniche tali da garantire all’intero sistema
una riproduzione della parola chiara e intelleggibile.
Le ridotte dimensioni e peso ne assicurano l’utilizzo
in tutti i casi in cui è indispensabile avere la
massima libertà di movimento.
HM - 26
Tipo Trasmettitore
Banda Audio
Tipo di Microfono
Direttività
Potenza RF
Alimentazione
3V (2 x AAA, Alkaline)
Assorbimento
Durata
Peso
Funzionamento
Microfono archetto
Cod. 13543
I microfoni ad archetto hanno caratteristiche
elettriche e meccaniche tali da garantire all’intero
sistema una riproduzione della parola chiara e
intelleggibile. Le ridotte dimensioni e peso ne
assicurano l’utilizzo in tutti i casi in cui è
indispensabile avere la massima libertà di
movimento.
AVL 606
Antenna
Alimentazione
Squelch
Uscita Audio
Peso
Microfono
Cod. 14142
Oltre alle caratteristiche degli altri due modelli,
questo microfono è caratterizzato dalla specifica
tenuta stagna che ne garantisce l’utilizzo in tutte
quelle applicazioni con presenza di forte umidità
o sudore. (Applicazioni tipiche: palestre, piscine,
campeggi...).
38
20
momento la selezione del segnale
a radiofrequenza con intensità
migliore, garantendo in tal modo
maggior qualità e stabilità della
riproduzione audio nei sistemi
di amplificazione sonora.
Tecnologia e filosofia di progetto
sono state finalizzate per
assicurare la massima qualità ed
affidabilità, con un elevato
rendimento. Ricevitore in
tecnologia SWITCHING
DIVERSITY, per assicurare in ogni
44
44
230
RADIOMICROFONI
RADIOMICROFONI
30
130
WM 505/...
WM 705 A/L
11573 175 Mhz
14827 181 Mhz
11574 214 Mhz
14828 203 Mhz
14922 204 Mhz
14923 212 Mhz
14924 203 Mhz
Impugnatura
Lavallier e Archetto
50 Hz-15 Khz
50 Hz-15 Khz
Dinamico
Electrect
Cardioide
Cardioide
10mW
5mW
1,5V (AA, E91, LR6, AM3 Alkaline)
60mA
Tipico 12 ore
210 g
SW Diversity
Controllata al quarzo
2
12/18V
esterna
Regolabile
0:300mV
0,9 Kg
25mA
Tipico 12 ore
100 g
SW
Controllata al quarzo
2
12 V dc/300 m A
con alimentatore
Regolabile
12V dc/300 m A 0:300mV
0,9 Kg
PREAMPLIFICAZIONE
GESTIONE E CONTROLLO
UNITÀ DI POTENZA
CONTENITORI RACK
SORGENTI MUSICALI
AMPLIFICAZIONE
Sound Design Project
per Ministero delle Finanze
(Roma)
M 12X4
44
APPARATI DI PREAMPLIFICAZIONE
PREAMPLIFICATORE MIXER
482
Preamplificatore mixer 12 ingressi
con 4 uscite
• 4 ingressi micro/linea;
• Priorità dei 4 ingressi
microfonici su tutti gli altri
ingressi e priorità del primo
sugli altri 3
• Controllo di volume e controllo
di voice per i 4 ingressi
microfonici
• Phantom a 24V.
4 ingressi linea stereo su
doppio RCA con selezione
mediante apposito selettore
rotativo
• Controllo volume e toni
generale
• 2 uscite di tipo XLR per
• Canale destro e canale sinistro
con controllo di volume
indipendente per ciascuno
di essi
• Una uscita stereo e una uscita
stereo di registrazione
• 1 unità rack
Codice
Canali mono micro
CP-2
Modulo lettore cassette
Canali mono linea
MD-S 1100
Microfoni
STUDIO.PRO 9B
Box amplificati
Canali mono toni
Canali stereo linea
Canali mono toni
Generale uscite
TM-2
Sintonizzatore digitale
Alimentazione VAC
CD-2
Modulo lettore CD
MD-S 1100
Microfoni
MCA 2240 o MCA 4240
Unità di potenza
Cassette
STUDIO 3 BT/WP
Box passivi
40
M 12X4
18147
Impedenza kohm
Segnale max di ingresso dBu
Guadagno max (@ main Out)dB
Rumore eq. di ingresso (EIN) (da 22Hz a 22KHz non pesato)
CMRR (@main out, guadagno 75dB)dB
Impedenza kohm
Segnale max di ingresso dBu
Guadagno max (@main Out) dB
Voice dB
Impedenza kohm
Segnale max di ingresso dBu
Guadagno max (@ main Out) dB
Acuti(@12kHz) dB
Bassi(@80kHz) dB
Impedenza kohm
Uscita max(main out) dBu
Distorsione + rumore@16dBu (main out, 40dB gain)
Rapporto segnale/rumore 20dB
Risposta in frequenza (@0/1dB)
100V÷230V - 50Hz÷60Hz con alimentatore interno
2,2
0
65
- 118
- 65
33
30
25
± 12
22
10
10
± 15
± 15
600
22
0,025%
96
20Hz-20kHz
MMZ 8004 S
482
• Regolazione delle sensibilità
degli ingressi micro e linea
• Possibilità di collegare fino a 2
basi microfoniche amplificate
della serie MBT8000 dotate di
pulsanti per la selezione delle
zone
• Possibilità di collegamento a
sistemi di rilevazione emergenza
per evacuazione guidata, con
priorità su tutti gli ingressi
Preamplificatore mixer
10 ingressi con 4 uscite
• 6 ingressi di tipo Combo
• 4 ingressi linea stereo per CD,
Tape, Tuner e Aux, selezionabili
su ogni zona di uscita
• 4 bus di uscita con controllo
indipendente
• Microswitch su ogni ingresso
per l'assegnazione su ciascuna
uscita
PAGING 4 ZONE - PRIORITY LOCALE
MMZ 8004 S
19812
Dimensioni 2 unità rack con telaio
verniciato Grigio RAL 7035
Microfono-Linea
6 ingressi micro/linea con connettore Combo
guadagno max
(XLR e JACK) 75dB/2kohm
Ingresso 1 e 2
Morsettiera con possibilità di selezione uscita
1,2,3 e 4 da base microfonica remota
Linea guadagno max/Imp.
4 ingressi stereo pin jack RCA 40dB/33kohm
Risposta in frequenza@0/-1dB 20Hz÷80KHz
Rapporto S/N@20dB di guadagno 110dB
Controlli di Livello
N°8 controlli di volume, N°6 controlli GAIN, 2 Master
Filtro passa alto
Canali 1:6 micro/linea@80Hz-12dB/oct.
Controllo voce
N°6 Trimmer di regolazione presenza voce su ingressi mic.
Controllo toni
N°2 controllo toni bassi e alti separati per ciascuna zona
Alimentazione Phantom
24Vdc inseribile solo su ingressi micro
Ingressi 1, 2, 3 e 4
Switch permettono di assegnare ogni ingresso
su uscita 1,2,3,4
Ingressi Music
4 ingressi stereo su doppi RCA per CD, Tape ,
Tuner e Aux selezionabili su ogni zona di uscita
Uscite dB/Impedenza
28dBu/600ohm bilanciate a morsettiera
Uscite ausiliarie
Uscite dirette canali 1-6 + presa di registrazione
e uscita 1,2,3 e 4 0dBu/600ohm
Priorità su musica
Predisposizione con pulsanti sul pannello frontale (ducking)
Controlli remoti
Schede opzionali per il volume remoto per le uscite
1,2,3 e 4 - Controllo Automatico del livello in funzione
del rumore di fondo su uscita 1
Controllo Emergenza
Ingresso con Foto accoppiatore, uscita Open Collector
Insert bus 1 e 2
Presa jack stereo 6,3mm per collegare
apparecchiature ausiliarie
Indicazioni luminose
Segnale prossimo alla saturazione (peak) sulle uscite
1,2,3 e 4 - Phantom on (24Vdc micro) Alimentazione VAC
100V÷230V - 50Hz÷60Hz con alimentatore interno
Accessori opzionali
MMZ-AR scheda per il controllo automatico del livello
in funzione del rumore di fondo (solo uscita 1)
MMZ-VRC scheda per il controllo remoto del volume
per la coppia di uscite 1/2
Codice
Caratteristiche
MB-T 8004
Base microfonica
Emergency
IN
MB-T 8001
• Modalità di funzionamento
automixer su 3 canali
microfonici, mediante la funzione
di GATING (è la funzione che
permette di aumentare il livello
del parlato prima che si inneschi
il “Larsen” - fastidiosi fischi)
• Alimentatore switching interno
da 100V a 230V e da 50Hz a 60Hz
• 2 unità rack
MMZ 8004S
Preamplicatore 4 zone
MCA 2400 o MCA 4240
1/4 Unità di potenza
zona 1
MB-T 8001
MCA 2400 o MCA 4240
1/4 Unità di potenza
zona 2
MB-T 8001
MCA 2400 o MCA 4240
1/4 Unità di potenza
zona 3
MB-T 8001
MCA 2400 o MCA 4240
1/4 Unità di potenza
zona 4
41
APPARATI DI PREAMPLIFICAZIONE
88
PREAMPLIFICATORE 4 ZONE
MMS 4004
• Monitor costante degli ingressi
e delle uscite su VU meter e su
cuffiadegli ingressi micro e
linea
• 1 unità rack
Unità di gestione di 4 ingressi
su 4 uscite
• Consente una rapida e
semplice configurazione delle
zone e delle sorgenti musicali,
eliminando la necessità di
nuovi e laboriosi collegamenti
44
APPARATI DI GESTIONE E CONTROLLO
QUADRO INCROCI
482
Combinazione di ambienti
Matrice di gestione MMS 4004
A
B
A + B
A + B
+
A + B
+
+
C
D
C
C
C + D
D
D
Sala A
Sala B
Sala C
Sala D
MMZ 8004
Preamplificatore 4 zone
Emergency
Codice
Caratteristiche
Ingressi
Uscite
Mass. Segnale per ingresso/Z
Mass. Segnale di uscita/Z
Uscita Monitor
MMS 4004
Quadro incroci
zona 1
zona 2
zona 3
zona 4
HEADSPEAKER
Emergenza
Controlli
Alimentazione
Indicazioni luminose
MCA 2240 o MCA 4240
Unità di potenza
Insert
zona 1
zona 2
Emergency
zona 3
zona 4
42
MMS 4004
11826
Matrice di 1 unità rack con telaio grigio RAL 7035
N°4 a morsettiera bilanciati
N°4 a morsettiera bilanciati
22dBu bilanciato/10kohm
28dBu bilanciato/600ohm
Presa jack Stereo 6,3mm per cuffia Morsettiera
per altoparlante su pannello posteriore.
Morsettiera per attivazione circuito emergenza
Assegnazione di ogni ingresso su ciascuna uscita delle
4 zone. Preascolto per ogni ingresso Monitor sulle 4 zone.
Tasti esclusione linea dedicata speaker
Tasto Power ON-OFF Regolazione Livello Monitor
230 VAC con alimentatore esterno
120 VAC con alimentatore esterno
Segnalazione uscita selezionata Monitor-EmergenzaMonitor out per ogni uscita VU meter-Power ON-OFF
Presa Jack Stereo 6,3mm su ciascuna uscita
MZU 2008
482
Unità di gestione chiamata
e musica su 8 zone
L’MZU2008 è un apparecchio
installabile nei contenitori rack
da 19” che consente la gestione
della commutazione
parola/musica in 8 zone audio in
modo selettivo, con la possibilità
di incrementare il numero di zone
a multipli di 8, aggiungendo in
cascata altri apparecchi
MZU2008.
La selezione delle zone in cui
interrompere la diffusione della
musica e diffondere un annuncio
viene comandata dalle console di
comando MBT 8008. Tramite gli 8
tasti “MUSIC” presenti sul
pannello frontale è possibile
scegliere in quale delle 8 zone
audio deve essere normalmente
diffusa la musica di sottofondo ed
in quale invece non deve essere
diffuso nessun programma
musicale.
Sono possibili le seguenti
configurazioni di impianto:
a) i 2 ingressi dell’apparecchio
vengono pilotati tramite due
amplificatori, di cui uno
MZU 2008
12944
1 Unità rack con telaio verniciato Grigio chiaro RAL 7035
N°2 ingressi-Musica con due conduttori, Parola a tre
conduttori di cui uno per Emergenza (per amplificatori)
Uscite per linea diffusori (zone) N°8 a tre conduttori di cui uno per Emergenza
Potenza max applicabile
1200Watt/100V, 840Watt/70V, 600Watt/50V,
per ogni zona
300Watt/25V
Controlli
Tasto Parola per ogni zona. Tasto Musica per ogni zona.
Tasto chiamata Generale. Tasto Power ON-OFF
Controlli Remoti
Comando selettivo zone. Comando chiamata Generale.
Attivazione Emergenza ed uscita OPEN COLLECTOR
Uscita Alimentazione
Alimentazione +15/0/-15Vdc
Indicazioni luminose
Led Parola e Led Musica per zona. Led indicazione
chiamata Generale. Led indicazione Emergenza.
Led indicazione Power ON-OFF
Alimentazione VAC
230 VAC con Alimentatore esterno
120 VAC con Alimentatore esterno
Accessori opzionali
Base microfonica MBT 8008
MZU 2008
Pannello selezione zone
CD o TAPE
MA 5120-TCD
Amplificatore integrato
music signal
MA 2120-TZ
Amplificatore integrato
voice
zone
Emergency
Codice
Caratteristiche
Ingressi
MB-T 8008
Base microfonica
dedicato alla diffusione della
parola e l’altro alla diffusione
della musica. Le 8 uscite
dell’apparecchio pilotano i
diffusori di 8 zone audio.
b) i 2 ingressi dell’apparecchio
vengono pilotati tramite due
preamplificatori di segnale, di
cui uno dedicato alla diffusione
della parola e l’altro alla
diffusione della musica.
Le 8 uscite dell’apparecchio
pilotano 8 unità di potenza
dedicate alla sonorizzazione di
8 zone audio.
43
APPARATI DI GESTIONE E CONTROLLO
44
PANNELLO SELEZIONE ZONE
SA 2200
SA 2300
SA 2500
88
UNITÀ DI POTENZA
BICANALI STEREO BASSA IMPEDENZA
482
• Sezione di X-OVER filter con
filtri Butterworth di 3° ordine
che consentono 3 diverse
modalità di funzionamento:
- modalità "By-Pass" normale,
- modalità "High-Pass" con
Fc=35Hz o 120Hz,
- modalità "Low-Pass" con
Fc=120Hz
• 2 unità rack
Unità di potenza bicanale
SA 2200 2X200Watt su 4ohm
SA 2300 2X320Watt su 4ohm
SA 2500 2X500Watt su 4ohm
• Possibilità di collegamento a
ponte “bridge”
SA 2200 400Watt su 8ohm
SA 2300 640Watt su 8ohm
SA 2500 1000Watt su 8ohm
• Connettori di uscita Speakon
• Protezioni termica DC/SOA/Soft
Start
Sistema in biamplificazione
Codice
Caratteristiche
Potenza d’uscita in stereo
Potenza d’uscita in "bridge"
Risposta frequenza
Distorsione (P. Nominale)
Rapporto Segnale/Rumore
Ingressi/Sensibilità-Impedenza
Impedenza minima di carico
STUDIO.PRO 9B
Box acustici
Alimentazione VAC
Protezioni
Peso
Dimensioni
M 12X4
preamplificatore mixer
JOLLY SUB 10A
Sub-woofer amplificato
44
SA 2200
10133
Bi-canale
2x200W(4ohm)
400 W (8ohm)
20÷20kHz
< 0,02%
> 100dB
0,6V eff.
4ohm in stereo
8ohm in "bridge"
230 Vac
DC/Termica/
SOA/Soft Start
13,2 Kg
482x410x88mm
SA 2300
10134
Bi-canale
2x320W(4ohm)
640 W (8ohm)
20÷20kHz
< 0,02%
> 102dB
0,7V eff.
4ohm in stereo
8ohm in "bridge"
230 Vac
DC/Termica/
SOA/Soft Start
13,2 Kg
482x410x88mm
SA 2500
10135
Bi-canale
2x500W(4ohm)
1000 W (8ohm)
20÷20kHz
< 0,02%
> 105dB
1V eff.
4ohm in stereo
8ohm in "bridge"
230 Vac
DC/Termica/
SOA/Soft Start
13,2 Kg
482x410x88mm
MCA 4030
482
• Gestione dell’emergenza con
un open collector di uscita e un
ingresso per il comando di
attivazione del segnale di
allarme
• Uscite a 3 conduttori per linea,
comune ed emergenza
Unità di potenza monoblocco con
4 finali di potenza indipendenti e
4 trasformatori di linea 100V
• Configurazioni possibili: 4x30W
o 2x60W su 100V
• Controllo dei livelli sul pannello
frontale
• Indicazione luminosa della
modalità di lavoro
MCA 4030
20236
Amplificatore monoblocco con 4 canali
e 4 trasformatori di linea 100V
4x30W (100V) 2X60W (100V)
Codice
Caratteristiche
Potenza continua con tutti
i canali pilotati
Risposta in Frequenza @1 W, -3dB
Distorsione armonica THD+N
Rapporto segnale/rumore
Separazione fra canali
Ingressi
Impedenza d’ingresso
Sensibilità d’ingresso
da 100Hz a 20kHz
< 0.05%
85dB (con filtro 22Hz-22kHz)
-66dB @100Hz, -75dB @ 1kHz, -70dB @ 10kHz
bilanciati, con connettore a vite
10kohm (sbilanciato) 20kohm (bilanciato)
0dBu (0.775V) con ingresso bilanciato, 6dBu (1.5)
con ingresso sbilanciato
Controllo di volume per ogni canale
Visive a led per ogni canale
a 3 piedini "Faston": comune, linea, emergenza
100V÷230V - 50Hz÷60Hz con alimentatore interno
200W (@ max potenza con segnale musicale)
-20°C+40°C con umidità max <90%
Termica, cortocircuito, soft start
482x88x220mm (2 U rack)
Controlli
Indicazioni
Tipo connettori Uscita
Alimentazione Vac
Assorbimento
Condizioni di lavoro
Protezioni
Dimensioni
45
UNITÀ DI POTENZA
88
MULTICANALE A TENSIONE COSTANTE (100 V)
MCA 4060
88
UNITÀ DI POTENZA
MULTICANALE BASSA IMPEDENZA
482
• “bridge” (gli ingressi vengono
alimentati con lo stesso segnale
in controfase) sia in parallelo che
in stereo ogni amplificatore
eroga 60W/su 4Ohm mentre in
bridge mode la potenza erogata
da ogni coppia di amplificatori,
sarà di 120W/su 8Ohm. Ogni
canale ha il controllo di volume,
le indicazioni luminose del
Unità di potenza 4x60W
Le coppie di canali 1/2 e 3/4
possono lavorare in modo
indipendente:
• In parallelo (il segnale di
ingresso del ch 1 pilota e anche
il ch 2)
• In stereo (ogni canale ha in
ingresso un segnale diverso)
MCA 4060
14753
Amplificatore monoblocco con 4 canali
4x60W (4ohm)
Codice
Caratteristiche
Potenza continua con tutti
i canali pilotati
Impedenza minima di carico
Risposta in Frequenza @1 W, -3dB
Distorsione armonica THD+N
Rapporto segnale/rumore
Separazione fra canali
Impedenza d’ingresso
Sensibilità d’ingresso
4ohm (in stereo), 8ohm (in bridge)
da 20Hz a 50 kHz
< 0.05%
85dB (con filtro 22Hz-22kHz)
-66dB @100Hz, -75dB @ 1kHz, -70dB @ 10kHz
10kohm (sbilanciato) 20kohm (bilanciato)
0dBu (0.775V) con ingresso bilanciato, 6dBu (1.5)
con ingresso sbilanciato
Controllo di volume per ogni canale
Visive a led per ogni canale
Connettori "Faston"
230 V 50 Hz
300 W (@ max potenza con segnale musicale)
-20°C+40°C con umidità max <90%
Termica, cortocircuito, soft start
482x88x220mm (2 U rack)
Pannello trasformatori di linea LTU 4060
Controlli
Indicazioni
Tipo connettori Uscita
Alimentazione Vac
Assorbimento
Condizioni di lavoro
Protezioni
Dimensioni
Accessori
46
segnale d’ingresso e della
saturazione. Sono, inoltre,
riportate sul pannello frontale le
indicazioni luminose del modo di
impiego (bridge, parallel, stereo)
LTU 4060
482
Unità con 4 trasformatori
di linea
• Attivazione dell’emergenza su
tutti i canali
contemporaneamente
UNITÀ DI POTENZA
88
UNITÀ CON TRASFORMATORE DI LINEA (100 V)
LTU 4060
14763
Unità con 4 trasformatori di linea
60W (4ohm)
60W a 100V/167ohm
2x120W a 100V
1dB 20Hz, -3dB 16kHz
2 piedini “Faston”
3 piedini “Faston”
482x88x220mm (2 U rack)
Codice
Caratteristiche
Potenza d’ingresso per ogni canale
Uscita per ogni canale
Uscita con 2 canali sommati
Risposta in frequenza (@1W)
Connettore d’ingresso
Connettore d’uscita
Dimensioni
47
MCA 2075
88
UNITÀ DI POTENZA
MULTICANALE A TENSIONE COSTANTE (100 V)
482
Unità di potenza monoblocco
2 canali indipendenti
da 75W cadauno
• Alimentazione Phantom
• Scheda opzionale per controllo
remoto del volume (MMZ-VRC)
• Controllo remoto della
segnalazione di failure, che può
anche comandare un modulo di
recovery
• Protezioni termica, contro
cortocircuiti e fusibile su ogni
amplificatore
• 2 unità rack
• 2 trasformatori di uscita per
impianti a tensione costante, con
più prese di uscita
• Risposta in frequenza 40Hz-20kHz
• Possibilità di configurazioni
2x75Wrms, 1x150Wrms
• Possibilità di gestione condizioni di
emergenza
• 2 ingressi per ogni stadio, di cui
uno con priorità sull’altro
Codice
Caratteristiche
Potenza continua con tutti i canali pilotati
Risp. in Freq. @1 W -3dB sull’uscita 33V
Distorsione armonica THD+N
Rapporto segnale/rumore
Separazione fra canali
Ingressi
Impedenza d’ingresso
Sensibilità d’ingresso
Controlli
Segnali d’ingresso emergenza
Alimentazione Phantom
Uscita “Failure”, Emergency
Uscita Alimentazione
Tipo connettori Uscita
Alimentazione Vac
Assorbimento
Condizioni di lavoro
Protezioni
Dimensioni
Spie luminose per ogni finale
Accessori opzionali
48
MCA 2075
21939
Amplificatore monoblocco con 2 canali 2x75Wrms
2x75Wrms a 100V, 50V, 33V o 8ohm, 25V o 4ohm
1x150Wrms a 100V, 70V, 50V
40Hz÷20kHz
< 0.1%
80dB (con filtro 22Hz-22kHz)
-66dB @100Hz, -75dB @ 1kHz, -70dB @ 10kHz
A e B bilanciati, con connettore a vite (B prioritario)
10kohm (sbilanciato) 20kohm (bilanciato)
0dBu (0.775V) con ingresso bilanciato, 6dBu con ingresso sbilanciato
Controllo di livello per ogni canalesu pannello posteriore
0dBu
48 V attivabile su tutti gli ingressi B di ogni canale
Open collector 12 Vdc/80mA max
Alimentazione ±15 Vdc, max 100mA su ogni canale
A tre piedini "Faston": comune, linea, emergenza
230V 50Hz
150W (@ max potenza con segnale musicale)
-20°C+40°C con umidità max < 90%
Termica, cortocircuito, fusibile su ogni amplificatore
482x88x430mm (2 U rack)
Segnale d’ingresso, saturazione, protezione termica, mal funzionamento del finale
Scheda per controllo volume remoto di 2 canali Mod. MMZ-VRC
MCA 2150
482
Unità di potenza monoblocco
2 canali indipendenti
da 150W cadauno
• 2 trasformatori di uscita per
impianti a tensione costante,
con più prese di uscita
• Risposta in frequenza 40Hz-20kHz
• Possibilità di configurazioni
2x150Wrms, 1x300Wrms
• Possibilità di gestione
condizioni di emergenza
• 2 ingressi per ogni stadio, di cui
uno con priorità sull’altro
• Alimentazione Phantom
• Scheda opzionale per controllo
remoto del volume (MMZ-VRC)
• Controllo remoto della
segnalazione di failure, che può
anche comandare un modulo di
recovery
• Protezioni termica, contro
cortocircuiti e fusibile su ogni
amplificatore
• 2 unità rack
MCA 2150
Codice
21940
Caratteristiche
Amplificatore monoblocco con 2 canali 2x150Wrms
Potenza continua con tutti i canali pilotati 2x150Wrms a 100V, 50V, 33V o 8ohm, 25V o 4ohm
1x300 Wrms a 100V, 70V, 50V
Risp. in Freq. @1 W -3dB sull’ uscita 33V 40Hz÷20kHz
Distorsione armonica THD+N
< 0.1%
Rapporto segnale/rumore
80dB (con filtro 22Hz-22kHz)
Separazione fra canali
-66dB @100Hz, -75dB @ 1kHz, -70dB @ 10kHz
Ingressi
A e B bilanciati, con connettore a vite (B prioritario)
Impedenza d’ingresso
10kohm (sbilanciato) 20kohm (bilanciato)
Sensibilità d’ingresso
0dBu (0.775V) con ingresso bilanciato, 6dBu con ingresso sbilanciato
Controlli
Controllo di livello per ogni canalesu pannello posteriore
Segnali d’ingresso emergenza
0dBu
Alimentazione Phantom
48V attivabile su tutti gli ingressi B di ogni canale
Uscita “Failure”, Emergency
Open collector 12 Vdc/80mA max
Uscita Alimentazione
Alimentazione ±15 Vdc, max 100mA su ogni canale
Tipo connettori Uscita
A tre piedini "Faston": comune, linea, emergenza
Alimentazione Vac
230V 50Hz
Assorbimento
300W (@ max potenza con segnale musicale)
Condizioni di lavoro
-20°C+40°C con umidità max < 90%
Protezioni
Termica, cortocircuito, fusibile su ogni amplificatore
Dimensioni
482x88x430mm (2 U rack)
Spie luminose per ogni finale
Segnale d’ingresso, saturazione, protezione termica, mal funzionamento del finale
Accessori opzionali
Scheda per controllo volume remoto di 2 canali Mod. MMZ-VRC
49
UNITÀ DI POTENZA
88
MULTICANALE A TENSIONE COSTANTE (100 V)
MCA 2240 A
132
UNITÀ DI POTENZA
MULTICANALE A TENSIONE COSTANTE (100 V)
482
2x316Wrms, 1x632Wrms
• Possibilità di gestione condizioni
di emergenza
• 2 ingressi per ogni stadio, di cui
uno con priorità sull’altro
• Alimentazione Phantom
• Scheda opzionale per controllo
remoto del volume (MMZ-VRC)
• controllo remoto della
Unità di potenza monoblocco
2 canali indipendenti da 316W
cadauno
• 2 trasformatori di uscita per
impianti a tensione costante, con
più prese di uscita
• Risposta in frequenza
40Hz-20kHz
• Possibilità di configurazioni
MB-T 8004
Base microfonica
Codice
Caratteristiche
Potenza continua
con tutti i canali pilotati
Risposta in Frequenza
@1 W -3dB misurato sull’ uscita 33V
Distorsione armonica THD+N
Rapporto segnale/rumore
Separazione fra canali
Ingressi
Impedenza d’ingresso
Sensibilità d’ingresso
Musica
Emergency
MMZ 8004S
Preamplificatore 4 zone
MCA 2240 o MCA 4240
Unità di potenza
Zona 1
Controlli
MCA 2240 o MCA 4240
Unità di potenza
Segnali d’ingresso emergenza
Alimentazione Phantom
Uscita “Failure”, Emergency
Uscita Alimentazione
Tipo connettori Uscita
Alimentazione Vac
Assorbimento
Condizioni di lavoro
Protezioni
Dimensioni
Spie luminose per ogni finale
Zona 2
MCA 2240 o MCA 4240
Unità di potenza
Zona 3
MCA 2240 o MCA 4240
Unità di potenza
Zona 4
Accessori opzionali
50
segnalazione di failure, che può
anche comandare un modulo di
recovery
• Protezioni termica, contro
cortocircuiti e fusibile su ogni
amplificatore
• Tecnologia PWM con rendimento
del 90%
• 3 unità rack
MCA 2240 A
17757
Amplificatore monoblocco con 2 canali 2x316Wrms
2x316Wrms a 100V, 50V, 33V o 8ohm, 25V o 4ohm
1x632Wrms a 100V, 70V, 50V
40Hz÷20kHz
< 0.1%
80dB (con filtro 22Hz-22kHz)
-66dB @100Hz, -75dB @ 1kHz, -70dB @ 10kHz
A e B bilanciati, con connettore a vite (B prioritario)
10kohm (sbilanciato) 20kohm (bilanciato)
0dBu (0.775V) con ingresso bilanciato,
6dBu con ingresso sbilanciato
Controllo di livello per ogni canale
su pannello posteriore
0dBu
48 V attivabile su tutti gli ingressi B di ogni canale
Open collector 12 Vdc/80mA max
Alimentazione ±15 Vdc, max 100mA su ogni canale
A tre piedini "Faston": comune, linea, emergenza
230V 50Hz
550W (@ max potenza con segnale musicale)
-20°C+40°C con umidità max < 90%
Termica, cortocircuito, fusibile su ogni amplificatore
482x132x430mm (3 U rack)
Segnale d’ingresso, saturazione,
protezione termica, mal funzionamento del finale
Scheda per controllo volume remoto di 2 canali
Mod. MMZ-VRC
MCA 4240 A
482
PAGING 4 ZONE E CHIAMATA
PER SINGOLA ZONA PRIORITARIA
• Possibilità di gestione condizioni
di emergenza
• 2 ingressi per ogni stadio, di cui
uno con priorità sull’altro
• Alimentazione Phantom
• Scheda opzionale per controllo
remoto del volume (MMZ-VRC)
• Controllo remoto della
segnalazione di failure, che può
Unità di potenza 4 canali
indipendenti da 316W cadauno
• 4 trasformatori di uscita per
impianti a tensione costante, con
più prese di uscita
• Risposta in frequenza 40Hz-20kHz
• Possibilità di configurazioni
4x316Wrms, 2x632Wrms,
1x1264Wrms
Zona 1
Local Paging System
Codice
Caratteristiche
Potenza continua con tutti
i canali pilotati
Central Paging System
MB-T 8004
base microfonica
Local Paging System
Zona 3
Local Paging System
Zona 4
Local Paging System
MCA 4240 A
17758
Amplificatore monoblocco con 4 canali 4x316Wrms
4x316Wrms a 100V, 50V, 33V o 8ohm, 25V o 4ohm
2x632Wrms a 100V, 70V, 50V
1x1264Wrms a 100V, 70V
40Hz÷20kHz
< 0.1%
80dB (con filtro 22Hz-22kHz)
-66dB @100Hz, -75dB @ 1kHz, -70dB @ 10kHz
A e B bilanciati, con connettore a vite (B prioritario)
10kohm (sbilanciato) 20kohm (bilanciato)
0dBu (0.775V) con ingresso bilanciato,
6dBu con ingresso sbilanciato
Controlli
Controllo di livello per ogni canale su pannello posteriore
Segnali d’ingresso emergenza 0 dBu
Uscita “Failure” Emergency Open collector 12 Vdc/80mA max
Alimentazione Phantom
48 V attivabile su tutti gli ingressi B di ogni canale
Uscita Alimentazione
Alimentazione ±15 Vdc, max 100mA per ogni canale
Tipo connettori Uscita
A tre piedini "Faston": comune, linea, emergenza
Alimentazione Vac
230V 50Hz
Assorbimento
1000 W (@ max potenza con segnale musicale)
Condizioni di lavoro
-20°C+40°C con umidità max < 90%
Protezioni
Termica, cortocircuito, fusibile su ogni amplificatore
Dimensioni
482x132x430mm (3 U rack)
Spie luminose per ogni finale Segnale d’ingresso, saturazione, protezione termica,
mal funzionamento del finale
Accessori opzionali
Scheda per controllo volume remoto
di 2 canali Mod.MMZ-VRC
ZONA 2
ZONA 3
ZONA 4
MMZ 8004S
Preamplificatore 4 zone
ZONA 1
Zona 2
Risposta in Frequenza @1 W
-3dB misurato sull’ uscita 33V
Distorsione armonica THD+N
@ 240 Wrms, 1kHz
Rapporto segnale/rumore
Separazione fra canali
Ingressi
Impedenza d’ingresso
Sensibilità d’ingresso
anche comandare un modulo di
recovery
• Protezioni termica, contro
cortocircuiti e fusibile su ogni
amplificatore
• Tecnologia PWM con rendimento
del 90%
• 3 unità rack
51
UNITÀ DI POTENZA
132
MULTICANALE A TENSIONE COSTANTE (100 V)
RU 124
RU 142
88
RU 124
Unità di commutazione
automatica per finali di
potenza multicanale
440
RU 124
Unità di commutazione
automatica segnale/potenza
• Su un finale di potenza di
riserva ogni 2 finali da 4 canali
• 2 unità rack
RU 142
Unitá di commutazione
automatica segnale/potenza
• Su un finale di potenza di
riserva ogni 4 finali da 2 canali
• 2 unità rack
RU 124
21692
RU 142
21691
RU 142
88
UNITÀ DI COMMUTAZIONE
UNITÁ DI COMMUTAZIONE
440
Codice
52
AR
ARMADI RACK
Contenitore Rack
profondità 500mm, Kit pronto per
l’assemblaggio, realizzato in
lamiera di acciaio verniciato RAL
7035, composto da:
• Una base
(L=534xP=500mm) con 4
attacchi filettati M10
• Un coperchio
(L=534xP=500mm)
• Due fiancate con passo 19"
verticale con aperture per la
ventilazione
• Quattro ruote pivottanti.
• Set minuterie di assemblaggio
Armadio Rack
profondità 500mm, Kit pronto per
l’assemblaggio, realizzato in
lamiera di acciaio verniciato RAL
7035, composto da:
• Una base (L=595xP=525mm)
con 4 attacchi filettati M10, e
apertura passaggio cavi
300x300
• Un coperchio
(L=595xP=525mm) con
apertura passaggio cavi
200x200 e predisposizione per
4 ventole
• Due fiancate con passo 19"
verticale con una serie di
aperture per la ventilazione
• Pannello intero chiusura
posteriore
• Porta a battuta reversibile con
finestra in plexiglass e
chiusura a chiave
• Quattro ruote pivottanti
• Set minuterie di assemblaggio
Nota: 1U = 44mm
Nota: 1U = 44mm
Contenitori grigio RAL7035
CM 08
Codice
12682
Descrizione
8U
Dimensioni P-L
500x530
Dimensioni H
400
Peso
19
CM 12
12681
12U
500x530
580
22,6
CM 18
12385
18U
500x530
850
27,2
Ante in Plexiglass con chiusura a chiave
AP 08
AP 12
AP 18
Codice
12897
12898
12667
Descrizione
8U
12U
18U
CM 22
11827
22U
500x530
1030
30
CM 26
12669
26U
500x530
1200
34,3
AP 22
12178
22U
AP 26
12668
26U
Armadi grigio RAL7035
AR 12
Codice
12902
Descrizione
12U
Dimensioni P-L
525x595
Dimensioni H
620
Peso
38
Chiusure posteriori traforate per Contenitori rack
PP-A 02 PP-A 08 PP-A 12
Codice
12899
12900
12901
Descrizione
2U
8U
12U
53
AR 18
12665
18U
525x595
880
46,5
AR 22
12666
22U
1060
850
53
CONTENITORI RACK
CM
CONTENITORI RACK
CONTENITORI E ARMADI RACK
ACCESSORI
SO
PA-A PC
Coppia supporti omega
Modello Codice Altezza Peso
SO-12
12907 532mm 1,4 kg
Armadio
AR12
SO-18
SO-22
AR18
AR22
12908
12909
800mm
978mm
2,1 kg
2,6 kg
Modello
PA-A 01
PC 01
PC 02
PC 03
RP 02
Codice
12905
12117
12116
12912
Descrizione
Traforato 1U
Chiuso 1U
Chiuso 2U
Chiuso 3U
Colore
grigio RAL7035
grigio RAL7035
grigio RAL7035
grigio RAL7035
Ripiano universale interno
Modello Codice Descrizione Colore
RP 02
12913 2U
grigio RAL7035
SA 02
DG 01
Supporto angolare
DT-16
CC-02
Sintonizzatore
Cod. 05239
Sintonizzatore digitale AM/FM
(1 unità rack)
CD-05
Dado gabbiato/rondella/vite
Modello Codice Confezione
DG 01
12114 50 pz.
Modello Codice
SA 02
12906
SORGENTI MUSICALI
Pannelli di chiusura
Lettore/registratore doppia cassetta
Cod. 05238
(3 unità rack)
MPS 1016
CD multiplo
Cod. 05377
CD multiplo (5 CD)
(3 unità rack)
Pannello di alimentazione
Cod. 04693
Pannello di alimentazione di 1 unità rack, che
consente l’accensione e lo spegnimento
centralizzato degli apparecchi installati nel
contenitore rack. La corrente massima che può
essere prelevata è di 16A-Standard.
54
AM 5030
320
APPARATI PER AMPLIFICAZIONE
80
AMPLIFICATORI INTEGRATI
Amplificatore integrato 30W
• 2 ingressi micro
• Priorità del microfono sulla
musica
• Uscite a bassa impedenza e
100V
• 2 unità rack
AM 5030
11583
Monofonico da tavolo
30/40W
50÷18kHz
<3%
Linea 100mV
4-8-16ohm
100V
150Hz/1kHz-6kHz
220Vac
4,7 Kg
320x190x80mm
Codice
Caratteristiche
Potenza Nominale/Massima
Risposta in frequenza
Distorsione (P.Nominale 1kHz)
Ingressi/Sensibilità-Impedenza
Uscite ohm
Uscite Volt
Controllo toni
Alimentazioni VAC
Peso
Dimensioni
55
SA 1120
100
APPARATI PER AMPLIFICAZIONE
AMPLIFICATORI INTEGRATI
435
• Uscite 4ohm e 25-70-100V
• 2 unità a rack
• Incluse alette per montaggio a
rack
Amplificatore integrato 120/180W
• 4 ingressi Combo micro/linea
• Alimentazione Phantom 24V
• 1 ingresso stereo
SA 1120
13285
Monofonico da tavolo
120/180W
50÷15kHz
<2%
Micro 1mV Main in 1V
4ohm
1W su 8ohm/Pre out
25-70 e 100V
100Hz-10KHz ±10dB
115 e 230 Vac
24 Vdc / 12A
24V
11,2 Kg
435x335x100mm
Alette per montaggio a rack
Codice
Caratteristiche
Potenza Nominale/Massima
Risposta in frequenza
Distorsione (P.Nominale 1kHz)
Ingressi/Sensibilità-Impedenza
Uscite ohm
Uscite ausiliarie
Uscite Volt
Controllo toni
Alimentazioni VAC
Alimentazione Vdc
Alimentazione Phantom
Peso
Dimensioni
Accessori a corredo
56
MA 1060 M
430
RMK-5000
• 1 modulo sorgente musicale
opzionale
• Uscite 8ohm, 25V, 70V e 100V
• Segnale din-don
• 2 unità rack
Amplificatore integrato
60 Watt
• 2 ingressi micro bilanciati
• 1 ingresso ausiliare
selezionabile
MA 1060 M
17844
mixer amplificato
AC 115V/230V, 50/60Hz ±10% selezionabile
DC 24V
Potenza di uscita
MAX 90W
RATED 60W
Uscite
speaker outputs 8ohm, 25V, 70V, 100V
line out 1V, 600ohm
Ingressi
mic1,2 1mV, 250ohm bilanciato con phantom
aux/music 200mV, 47kohm, sbilanciato
tel 0.1 -1V, 600ohm, bilanciato
Risposta in frequenza
mic1-mic2 60Hz-15kHz ±3dB
aux/music 60Hz-15kHz ±3dB
tel 100Hz-15kHz ±3dB
THD
meno di 1% a 1kHz, potenza nominale
Rapporto segnale/rumore tutti i controlli di volume 75dB sotto potenza nominale
mic1/2 60dB sotto potenza nominale
aux/music 70dB sotto potenza nominale
tel 70dB sotto potenza nominale
Controlli di Tono
bass ±10dB a100Hz
treble ±10dB a10kHz
Controlli
volume mic1/mic2, volume aux/music, controllo
bassi e acuti, livello di ingresso tel., selettore on/off
din-don, selettore voltaggio AC 115V/230V
Indicatori
led accensione, indicatori livello uscita
Potenza assorbita AC
170W
Corrente assorbita DC
5A
DINDON
due toni
Priorità
livello priorità (usato per mic1, il connettore
DIN 5 poli o jack phone )
Dimensioni
88x430x260mm
Peso
8 kg
Accessori opzionali
fissaggio a rack 19” RMK 5000
Moduli opzionali
CD-2 unità CD
TM-2 unità tuner AM-FM
CP-2 unità cassette
Alette per montaggio a rack
Codice
Caratteristiche
Alimentazione
Cod. 18016
CP-2
Modulo lettore cassette
Cod.
Caratteristiche
WOW/Flutter
Tape speed
Risposta in frequenza
S/N
Distorsione
Uscita
CD-2 / CD-MP3
Modulo lettore CD / Modulo lettore MP3
CD-2 Cod.
CD-MP3 Cod.
Caratteristiche
Distorsione
S/N
Uscita
Funzioni
TM-2
18018
Unità cassette
0,45%
2940 ~ 3090Hz
125Hz ~ 6,3kHz ±4dB
40dB
3%
500mV (0 ~ 1V regolabile)
18017
23602
Unità CD
> 0,1%
> 80dB
850mV
Eject/stop, pause/play, next
key, previous key, power,
program, random, repeat
Modulo sintonizzatore AM/FM
Cod.
Caratteristiche
Frequenza
18019
Unità AM/FM
FM 87,5 ~ 108MHz
AM 522 ~ 1620kHz
Sensibilità
FM 2iV (26dB S/N)
AM 30iV (20dB S/N)
Risposta in frequenza 30Hz ~ 15KHz (+1/-3dB)
Distorsione
< 0,1%
S/N
> 63dB(1mV, FM)
Uscita
500mV (0 ~ 1V regolabile)
57
APPARATI PER AMPLIFICAZIONE
88
AMPLIFICATORI INTEGRATI
MA 2120-TZ
88
APPARATI PER AMPLIFICAZIONE
AMPLIFICATORI INTEGRATI
430
RMK-5000
• 2 zone di uscita parola
e musica/parola
• Uscite 8ohm, 70V e 100V
• Uscita pre-out
• Segnale din-don
• 2 unità rack
Amplificatore integrato
120/180 Watt
• 4 ingressi micro bilanciati
• 1 ingresso ausiliare
selezionabile
MA 2120-TZ
17839
mixer amplificato
AC 115V/230V, 50/60Hz ±10% selezionabile, DC 24V
MAX 180W RATED 120W
speaker outputs: music/speech 8ohm, 100V, 70V,
speech 100V, 70V tape output 300mV, 4,7kohm,
pre output 1V, 600ohm, MOH output 8ohm 1W/1V bilanciato
Ingressi
mic 1,2 1mV-200mV, 250ohm bilanciato con phantom selez.
mic 2,3 mic-1mV, 250ohm bilanciato senza phantom
Panthom 1mV, 250ohm bilanciato con phantom
line 100mV, 47kohm, bilanciato senza phantom
CD 500mV, 47kohm, sbilanciato
aux 200mV, 47kohm, sbilanciato
tel 0,1-1V, 600ohm, bilanciato
power in 1V, 47kohm, sbilanciato
Risposta in frequenza mic1-mic4 60Hz-15kHz ±3dB aux/CD 50Hz-20kHz ±3dB
tel 100Hz-15kHz ±3dB
THD
meno di 1% a 1kHz, potenza nominale
Rapporto
tutti i controlli di volume 80dB sotto potenza nominale
segnale/rumore
mic1/4 60dB sotto potenza nominale
line aux/CD 70dB sotto potenza nominale
Tel 70dB sotto potenza nominale
Controlli di Tono
bass ±10dB a100Hz treble ±10dB a10kHz
Controlli
volume mic1/mic4, volume linea aux/CD, volume master, volume
ingresso telefonico, volume uscita MoH, controllo bassi e acuti,
selettore on/off din-don, selettore linea/phantom/mic, selettore
voltaggio AC115V/230V
Indicatori
led accensione, indicatori livello uscita
Potenza assorbita AC 380W
Corrente assorbita DC 8A
DIN DON
due toni
Priorità
livello priorità (usato per mic1-4, connettore DIN 5 poli)
tel/emer. (6) mic1 (5) mic2 (4) mic3 (3) mic4 (2) aux/cd (1)
livello priorità (usato per priorità con terminali a vite)
tel/emer. (6) mic1 (5) mic2 (4) mic3 (3) mic4 (2) aux/cd (1)
Dimensioni
88x430x300mm
Peso
10 kg
Accessori opzionali fissaggio a rack 19” RMK 5000
Alette per montaggio a rack
Codice
Caratteristiche
Alimentazione
Potenza di uscita
Uscite
Cod. 18016
58
MA 5120-TCD
430
RMK-5000
CD-2
Alette per montaggio a rack
Cod. 18016
Codice
Caratteristiche
Alimentazione
Modulo lettore cd
Potenza di uscita
Uscite
Cod.
Caratteristiche
Distorsione
S/N
Uscita
Funzioni
TM-2
• 3 zone di uscita di cui 2
selezionabili
• Uscite 8ohm, 25V, 70V e 100V
• Uscita pre-out
• Segnale din-don
• 2 unità rack
Amplificatore integrato
120/180 Watt
• 4 ingressi micro bilanciati
• 1 ingresso ausiliare
selezionabile
• 1 lettore CD
• 1 sintonizzatore digitale
18017
Unità CD
< 0,1%
> 80dB
850mV
Eject/stop, pause/play, next
key, previous key, power,
program, random, repeat
Ingressi
Modulo sintonizzatore AM/FM
Risposta in freq.
THD
Rapporto
segnale/rumore
Cod.
Caratteristiche
Frequenza
Controlli di Tono
18019
Unità AM/FM
FM 87,5 ~ 108MHz
AM 522 ~ 1620kHz
Sensibilità
FM 2iV (26dB S/N)
AM 30iV (20dB S/N)
Risposta in frequenza 30Hz ~ 15KHz (+1/-3dB)
Distorsione
< 0,1%
S/N
> 63dB(1mV, FM)
Uscita
500mV (0 ~ 1V regolabile)
Controlli
Indicatori
Potenza assorbita
Corrente assorbita
DIN DON
Priorità (VOX)
Dimensioni
Peso
Accessori opz.
Moduli inclusi
59
MA 5120-TCD
17838
Amplificatore PA con moduli musicali
AC 115V/230V 50/60Hz ±10%, selezionabile DC 24V
(max.10% deviation)
MAX 180W RATED 120W
uscite altoparlanti 8ohm, 25V, 70V, 100V
uscita MOH 8ohm, 1W / 600ohm, 1V bilanciato
uscita linea 600ohm, 1V
Mic1/Mic2/Mic3/Mic4 250ohm, 1mV, bilanciato con
phantom selezionabile (Jump 1 / 2 / 3 / 4)
Aux 47KOhm, 200mV, sbilanciato
Tel 0.1~1V, 600ohm, regolabile, bilanciato
60÷15KHz ± 3dB
meno di 1% a 1 kHz, potenza nominale
tutti i controlli di volume C.C.W 75dB sotto potenza nominale
mic1/4 60dB sotto potenza nominale
aux 70dB sotto potenza nominale
tel 70dB sotto potenza nominale
Bassi ±10dB a100Hz
Acuti ±10dB a10kHz
Volume Mic1/Mic 4, volume Linea (Aux/Tuner/CD/Cassette),
volume generale, ingresso telefonico, uscita MOH, toni (Bassi,
Acuti), switch di selezione Zona 1 e 2, selettore di alimentazione
AC 115V/230V
di accensione (LED), VU- meter (3 LEDS)
AC 400 watts
DC 8A
due toni
livello priorità (usato per mic1, connettore XLR o presa jack)
Tel/emer.(3) Mic1(2) Mic2(1) Mic3(1) Mic4(1) Aux/Tuner/CD-tape(1)
88x430x385mm
10 kg
Fissaggio a rack 19” RMK 5000
CD-2 unità CD
TM-2 unità tuner AM-FM
APPARATI PER AMPLIFICAZIONE
88
AMPLIFICATORI INTEGRATI
MA 5120 - TCD/MP3
88
APPARATI PER AMPLIFICAZIONE
AMPLIFICATORI INTEGRATI
430
RMK-5000
CD-MP3
Amplificatore integrato
120/180Watt
• 4 ingressi micro bilanciati
• 1 ingresso ausiliare
selezionabile
• 1 lettore CD con MP3
• 1 sintonizzatore digitale
MA 5120-TCD/MP3
Alette per montaggio a rack
Cod. 18016
Codice
Caratteristiche
Alimentazione
Modulo lettore MP3
Potenza di uscita
Uscite
Cod.
Caratteristiche
Distorsione
S/N
Uscita
Funzioni
TM-2
• 3 zone di uscita di cui 2
selezionabili
• Uscite 8ohm, 25V, 70V e 100V
• Uscita pre-out
• Segnale din-don
• 2 unità rack
23602
Unità CD/MP3
< 0,1%
> 80dB
850mV
Eject/stop, pause/play, next
key, previous key, power,
program, random, repeat,
file MP3
Ingressi
Risposta in frequenza
THD
Rapporto segnale/rumore
Modulo sintonizzatore AM/FM
Controlli di Tono
Controlli
Cod.
Caratteristiche
Frequenza
18019
Unità AM/FM
FM 87,5 ~ 108MHz
AM 522 ~ 1620kHz
Sensibilità
FM 2iV (26dB S/N)
AM 30iV (20dB S/N)
Risposta in frequenza 30Hz ~ 15KHz (+1/-3dB)
Distorsione
< 0,1%
S/N
> 63dB(1mV, FM)
Uscita
500mV (0 ~ 1V regolabile)
Indicatori
Potenza/Corrente assorbita
DIN DON
Priorità (VOX)
Dimensioni
Peso
Accessori opz.
Moduli inclusi
60
23601
Amplificatore PA con moduli musicali
AC 115V/230V 50/60Hz ±10%, selezionabile
DC 24V (max.10% deviation)
MAX 180W RATED 120W
uscite altoparlanti 8ohm, 25V, 70V, 100V uscita MOH 8ohm, 1W / 600ohm, 1V
bilanciato - uscita linea 600ohm, 1V
Mic1/Mic2/Mic3/Mic4 250ohm, 1mV,
bilanciato con phantom selezionabile (Jump
1/2/3/4) - Aux 47 KOhm, 200mV, sbilanciato
- Tel 0.1~1V, 600ohm, regolabile, bilanciato
60÷15KHz ± 3dB
meno di 1% a 1 kHz, potenza nominale
tutti i controlli di volume C.C.W 75dB
sotto potenza nominale - mic1/4 60dB sotto
potenza nominale - aux 70dB sotto potenza
nominale - tel 70dB sotto potenza nominale
Bassi ±10dB a100Hz Acuti ±10dB a10kHz
Volume Mic1/Mic 4, volume Linea
(Aux/Tuner/CD/Cassette), volume generale,
ingresso telefonico,
uscita MOH, toni (Bassi, Acuti), switch di
selezione Zona 1 e 2, sel. di alimentazione
AC 115V/230V
di accensione (LED), VU- meter (3 LEDS)
AC 400 watts DC 8A
due toni
liv. priorità (usato per mic1, conn. XLR o presa
jack) Tel/emer.(3) Mic1(2) Mic2(1) Mic3(1)
Mic4(1) Aux/Tuner/CD-tape(1)
430x88x385mm
10 kg
Fissaggio a rack 19” RMK 5000
CD/MP3 unità CD con lettore MP3 TM-2
unità tuner AM-FM
MA 6120T - 6CD
SEZIONE AMPLIFICATORE
MA 6120T-6CD
23632
60W/120W (RMS)
30Hz to 20kHz
Mic1-5 60dB
Aux 80dB
Less than 0.1%
Bass +/- 12dB at 100Hz Treble +/- 6dB
Bass +/- 6dB at 100Hz Treble +/- 6dB
Mic1-5 Balanced 2mV/600ohms Line input 1-5 Balanced 250mV/10Kohms
Aux 250mV/10Kohms Telephone 100mV/600ohms REC/Line output 1000mV/10Kohms
60W 4ohm/15.5V 8ohm/22V 70V (81.7ohm) 100V (166.7ohm)
120W 4ohm/22V 8ohm/31V 70V (40.8ohm) 100V (83.3ohm)
FM 87,5MHz-108MHz
AM 522kHz-1
FM 300ohms Twin Lead or 75ohms Coax
AM Single Conductor Lead
FM 3uV AM 30uV
FM 60dB AM 50dB
6 CD Changer Magazine Type
Less than 0.1%
More than 85dB
20Hz - 20kHz
(1) Amplifier Short-Circuit corrent limiter thermal cut-out
(2) Load DC Offset Turn-on/Turn-off transients (Delay), Output fuse
(1) Mainframe AC Line Fuse
AC 230V/240V 50/60H
180W/350W
430x132x310mm
11 kg / 15 kg
Codice
Potenza nominale
Risposta in frequenza
Rapporto Segnale-Rumore
Distorsione armonica
Volume Master
Input 1-5
Sensibilità-Impedenza
Campo di sintonia
SEZ.IONE TUNER
a 30 stazioni radio
• 6 CD changer scambiatore
automatico di 6 CD, programmato
per memorizzare più di 24 tracce
• Sirena con due toni un suono
acuto di emergenza, selezionabile
dal pannello frontale, con due toni
e controllo di volume
Ingresso antenna
Sensibilità
Rapporto Segnale Rumore
Tipo
T.H.D. (1kHz)
Rapporto Segnale Rumore
Risposta in frequenza
Protezione
Alimentazione
Potenza assorbita
Dimensioni
Peso
61
APPARATI PER AMPLIFICAZIONE
• Controlli di tono MASTER
frequenze alte e basse (+/- 12dB) INPUT 1-5 CH frequenze alte e
basse (+/- 6dB)
• Chime (Din Don) selezionabile dal
pannello frontale, con controllo di
volume
• Sintonizzatore digitale memorizza
nel sistema, in modo semplice, fino
Uscite-Impedenza
SEZ.IONE CD
430
• Potenza di uscita 120W
• Versatile e facile da utilizzare
• Priorità e muting l’ingresso MIC 1
attiva il circuito di priorità, interrompendo momentaneamente il
segnale degli altri ingressi, tuner o
tape. Questo ingresso attiva anche
il muting
GENERALI
132
AMPLIFICATORI INTEGRATI
MA 5240-TCD
88
APPARATI PER AMPLIFICAZIONE
AMPLIFICATORI INTEGRATI
430
RMK-5000
CD-2
Alette per montaggio a rack
Cod. 18016
Codice
Caratteristiche
Alimentazione
Modulo lettore cd
Potenza di uscita
Uscite
Cod.
Caratteristiche
Distorsione
S/N
Uscita
Funzioni
TM-2
• 3 zone di uscita di cui 2
selezionabili
• Uscite 8ohm, 25V, 70V e 100V
• Uscita pre-out
• Segnale din-don
• 2 unità rack
Amplificatore integrato
240/360Watt
• 4 ingressi micro bilanciati
• 1 ingresso ausiliare
selezionabile
• 1 lettore CD
• 1 sintonizzatore digitale
18017
Unità CD
> 0,1%
> 80dB
850mV
Eject/stop, pause/play, next
key, previous key, power,
program, random, repeat
Ingressi
Modulo sintonizzatore AM/FM
Risposta in freq.
THD
Rapporto
segnale/rumore
Cod.
Caratteristiche
Frequenza
Controlli di Tono
18019
Unità AM/FM
FM 87,5 ~ 108MHz
AM 522 ~ 1620kHz
Sensibilità
FM 2iV (26dB S/N)
AM 30iV (20dB S/N)
Risposta in frequenza 30Hz ~ 15KHz (+1/-3dB)
Distorsione
< 0,1%
S/N
> 63dB(1mV, FM)
Uscita
500mV (0 ~ 1V regolabile)
Controlli
Indicatori
Potenza assorbita
Corrente assorbita
DIN DON
Priorità
Dimensioni
Peso
Accessori
di installazione
Moduli inclusi
62
MA 5240-TCD
18015
Amplificatore PA con moduli musicali
AC 115V/230V 50/60Hz ±10%, selezionabile
DC 24V (max.10% deviation)
MAX 360W RATED 240W
uscite altoparlanti 8ohm, 25V, 70V, 100V
uscita MOH 8ohm, 1watt / 600ohm,1V bilanciato
uscita linea 600ohm, 1V
Mic1/Mic2/Mic3/Mic4 250ohm,1mV, bilanciato con phantom
selezionabile (Jump 1 / 2 / 3 / 4)
Aux 47KOhm, 200mV, sbilanciato
Tel 0.1~1V, 600ohm, regolabile, bilanciato
60~15K Hz ±3dB
meno di 1% a 1 kHz, potenza nominale
tutti i controlli di volume 75dB sotto potenza nominale
mic1/4 60dB sotto potenza nominale
aux/music 70dB sotto potenza nominale
tel 70dB sotto potenza nominale
Bassi ±10dB a100Hz
Acuti ±10dB a10kHz
Volume Mic1/Mic 4, volume Linea (Aux/Tuner/CD/Cassette),
volume generale, ingresso telefonico, uscita MOH, toni (Bassi,
Acuti), switch di selezione Zona 1 e 2, selettore di alimentazione
AC 115V/230V
di accensione (LED), VU- meter (3 LEDS)
AC 400 watts
DC 8A
due toni
livello priorità (usatando per mic1, il connettore XLR o la
presa jack)
88x430x385mm
10 kg
Fissaggio a rack 19” RMK 5000
CD-2 unità CD
TM-2 sinto digitale AM-FM
MA 5240
430
RMK-5000
CP-2
Alette per montaggio a rack
Cod. 18016
Codice
Caratteristiche
Alimentazione
Modulo lettore cassette
Potenza di uscita
Uscite
Cod.
Caratteristiche
WOW/Flutter
Tape speed
Risposta in frequenza
S/N
Distorsione
Uscita
CD-2 / CD-MP3
18018
Unità cassette
0,45%
2940 ~ 3090Hz
125Hz ~ 6,3kHz ±4dB
40dB
3%
500mV (0 ~ 1V regolabile)
Ingressi
Risposta in freq.
THD
Rapporto
segnale/rumore
Modulo lettore CD / Modulo lettore MP3
CD-2 Cod.
CD-MP3 Cod.
Caratteristiche
Distorsione
S/N
Uscita
Funzioni
TM-2
• 3 zone di uscita di cui 2
selezionabili
• Uscite 8ohm, 25V, 70V e 100V
• Uscita pre-out
• Segnale din-don
• 2 unità rack
Amplificatore integrato
240/360 Watt
• 4 ingressi micro bilanciati
• 1 ingresso ausiliare
selezionabile
18017
23602
Unità CD
> 0,1%
> 80dB
850mV
Eject/stop, pause/play, next
key, previous key, power,
program, random, repeat
Controlli di Tono
Controlli
Indicatori
Potenza assorbita
Corrente assorbita
DIN DON
Priorità (VOX)
Modulo sintonizzatore AM/FM
Cod.
Caratteristiche
Frequenza
18019
Unità AM/FM
FM 87,5 ~ 108MHz
AM 522 ~ 1620kHz
Sensibilità
FM 2iV (26dB S/N)
AM 30iV (20dB S/N)
Risposta in frequenza 30Hz ~ 15KHz (+1/-3dB)
Distorsione
< 0,1%
S/N
> 63dB(1mV, FM)
Uscita
500mV (0 ~ 1V regolabile)
Dimensioni
Peso
Accessori instal.
Moduli opzionali
63
MA 5240
19407
Amplificatore PA con moduli musicali
AC 115V/230V 50/60Hz ±10%, selezionabile
DC 24V (max.10% deviation)
MAX 360W RATED 240W
uscite altoparlanti 8ohm, 25V, 70V, 100V
uscita MOH 8ohm, 1W/600ohm, 1V bilanciato
uscita linea 600ohm, 1V
Mic1/Mic2/Mic3/Mic4 250ohm, 1mV, bilanciato con
phantom selezionabile (Jump 1 / 2 / 3 / 4)
Aux 47KOhm, 200mV, sbilanciato
Tel 0.1~1V, 600ohm, regolabile, bilanciato
60~15K HZ ±3dB
meno di 1% a 1 kHz, potenza nominale
tutti i controlli di volume C.C.W 75dB sotto potenza nominale
mic1/4 60dB sotto potenza nominale
aux 70dB sotto potenza nominale
tel 70dB sotto potenza nominale
Bassi ±10dB a100Hz
Acuti ±10dB a10kHz
Volume Mic1/Mic 4, volume Linea (Aux/Tuner/CD/Cassette), volume
generale, ingresso telefonico, uscita MOH, toni (Bassi, Acuti), switch
di selezione Zona 1 e 2, selettore di alimentazione AC 115V/230V
di accensione (LED), Vu- meter (3 LEDS)
AC 400 watts
DC 8A
due toni
livello priorità (usatando per mic1, il connettore XLR o phone jack)
Tel/emer(3) Mic1(2) Mic2(1) Mic3(1) Mic4(1) Aux/Tuner/CD-tape(1)
88x430x385mm
10 kg
fissaggio a rack 19” RMK 5000
CD-2 unità CD
TM-2 unità tuner AM-FM
CP-2 unità cassette
APPARATI PER AMPLIFICAZIONE
88
AMPLIFICATORI INTEGRATI
PLAFONIERE
PROIETTORI
Sound Design Project
per centro commerciale
(Le Brentelle - Rubano, PD)
• Ambienti:
Area Vendita 3800 mq
• Preamplificazione:
1 unità mixer MMZ8002 per 2 zone
di diffusione indipendenti
• Finali di potenza:
2 unità con 4 canali da 240W
per un totale di 8 linee di diffusione
• Diffusori:
70 diffusori a sfera GB20/T omnidirezionali,
- dispersione orizzontale 360°
- dispersione verticale 140°
• Basi microfoniche:
6 unità alle casse
210
Diffusore da parete DNH in ABS
• Potenza 6 Watt
• Trasformatore 100V
• SPL 1W/1m 90dB
• Dispersione (-6dB) 1kHz/4kHz
170°/50°
• Colore grigio chiaro RAL 9002
Diffusore da parete o soffitto DNH
in ABS
• Potenza 6 Watt
• Trasformatore 100V
• SPL 1W/1m 90dB
• Dispersione (-6dB) 1kHz/4kHz
170°/50°
• Colore bianco RAL9010
ø 206
66
210
BLC 550 T
DIFFUSORI A PARETE IN ABS
66
PLAFONIERE E PROIETTORI
ASADAAFAFA
B 406 T
DIFFUSORI A PARETE IN ABS
210
ø 206
Curve di Risposta in Frequenza pag. 106
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Peso
Dimensioni
Curve di Risposta in Frequenza pag. 106
B 406 T
10438
Altoparlante con trasformatore
Con viti
6/8 Watt
Grigio
160÷14.000Hz
90dB
97dB
1,1 Kg
210x210x66mm
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Peso
Dimensioni
66
BLC 550 T
09355
Altoparlante con trasformatore
Con viti
6/15 Watt
Bianco
150÷15.000Hz
90dB
97dB
1,2 Kg
ø 206x66mm
210
208
85
55
206
Diffusore da parete DNH in
policarbonato autoestinguente
• Potenza 6 Watt
• Trasformatore 100V
• SPL 1W/1m 85dB
• Dispersione (-6dB) 1kHz/4kHz
140°/100°
• Colore grigio RAL7035
Diffusore da parete
autoestinguente UL94V0
• Potenza 6 Watt
• Trasformatore 100V e
attenuatore 6W-3W-1.5W
• SPL 1W/1m 95dB
• Dispersione (-6dB) 1kHz/4kHz
120°/80°
• Colore bianco RAL9016
206
210
Vite esagonale
antivandalismo
Curve di Risposta in Frequenza pag. 106
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Peso
Dimensioni
SAFE 10 PT
09356
Stagno IP56 autoestinguente VO,
con trasformatore
Con viti
10/15 Watt
Grigio
150÷20.000Hz
85dB
95dB
0,8 Kg
206x104x55mm
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Peso
Accessori a corredo
Dimensioni
67
WS 1006 A
13092
Altoparlante doppiocono
con trasformatore 100V e attenuatore
Piastra di fissaggio posteriore in metallo
6 Watt, 3 Watt e 1,5 Watt con regolatore
a commutatore sul frontale
Bianco
160:20.000Hz
95dB
100dB
100V-70V
1,2 Kg
Piastra di fissaggio posteriore in metallo e
vite esagonale per bloccaggio antivandalo
210x208x85mm
PLAFONIERE E PROIETTORI
WS 1006 A
DIFFUSORI A PARETE IN ABS
104
SAFE 10 PT
DIFFUSORI A PARETE IN ABS
184
184
Diffusore acustico piatto
da parete in PVC
• 2 vie
• Potenza nominale
20W a 4ohm
• Dispersione (-6dB) 1kHz/4kHz
150°/70°
• Potenza 6 Watt con
trasformatore 100V
• Woofer 5" 1/4 con dome
tweeter
• SPL @1W/1m 87dB
• Colore bianco
ø 137
ø 137
271
AQUA 30
DIFFUSORI DA IMMERSIONE E PER AMBIENTI STERILI
37
PLAFONIERE E PROIETTORI
ASADAAFAFA
FPS/5T
DIFFUSORI A PARETE IN ABS
25
53
Curve di Risposta in Frequenza pag. 106
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Peso
Dimensioni
Diffusore ad immersione
o per ambienti sterili DNH
da parete o incasso in ABS
• Grado di protezione IP68
• Potenza nominale 20W a
8ohm
• Temperatura di esercizio
max/min 90 C°/-30°C
• Dispersione (-6dB) 1kHz/4kHz
180°/180°
• SPL 1W/1m 105dB
• Colore bianco
• Risolve tutte le esigenze di
sonorizzazioni in piscine
posizionandolo a 2 m max
sotto il livello dell’acqua
Curve di Risposta in Frequenza pag. 106
FPS/5T
18020
Altoparlante con trasformatore
Con viti
6/8 Watt
Grigio
160÷14.000Hz
87dB
96dB
100V
1,1 Kg
184x271x37mm
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Peso
Dimensioni
68
AQUA 30
10436
Stagno IP68
Incasso o con staffa a corredo
20/30 Watt
Azzurro NCS 1070B
80÷20.000 Hz
105dB
118dB
2,5 Kg
ø 137x53mm
B 650 T
DIFFUSORI DA INCASSO
ø 139 - ø 142
129
ø 232
7
7
84
ø 165
Diffusore da incasso DNH
in alluminio verniciato
• Utilizzo specifico per ambienti
sterili e asettici
• Altoparlante protetto per
impedire lo spostamento di
particelle e polveri durante il
funzionamento
• Potenza nominale 6W
• Sensibilità 1W/1m 88dB
trasformatore 100V
• Dispersione (-6dB) 1kHz/4kHz
170°/60°
• Colore grigio RAL9010
Diffusore da incasso DNH in
ABS di colore bianco con
custodia di protezione
• Potenza nominale 6W
• Trasformatore 100V
• Dispersione (-6dB) 1kHz/4kHz
130°/50°
• SPL 1W/1m 90dB
• Colore bianco
• Fissaggio rapido
• Larga banda e a bassa
distorsione per una
riproduzione della parola e
della musica di alta qualità
ø 182 - ø 195
Curve di Risposta in Frequenza pag. 106
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Peso
Dimensioni
Curve di Risposta in Frequenza pag. 107
BK 560 CRT
09309
Speciale per ambienti sterili
Con molle
6 Watt
Bianco RAL 9010
70÷15.000 Hz
88dB
95dB
1,1 Kg
ø 165x84mm
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Foro di incasso
Peso
Dimensioni
Sporgenza massima
69
B 650 T
09316
Altoparlante largabanda con trasformatore di
linea e camera acustica
Serraggio di tre supporti
6/15 Watt
Bianco
140÷20.000 Hz
90dB
101dB
100 Volt
182÷195mm
1,2 Kg
ø 232x129mm
7mm
PLAFONIERE E PROIETTORI
BK 560 CRT
DIFFUSORI PER AMBIENTI STERILI
CS 206 TCP
DIFFUSORI DA INCASSO
DIFFUSORI DA INCASSO
Diffusore da incasso a soffitto
in ABS
• Altoparlante doppio cono
• Potenza 1,5/3/6W con
trasformatore 100V
• Dispersione (-6dB) 1kHz/4kHz
130°/90°
ø 170
Diffusore da incasso a soffitto
in ABS
• Griglia in acciaio
• Altoparlante due vie coassiale
• Potenza 1,5/3/6W con
trasformatore 100V
• Dispersione (-6dB) 1kHz/4kHz
150°/80°
• Fondello in ABS
ø 213
115
67
PLAFONIERE E PROIETTORI
ASADAAFAFA
CS 106 T
ø 145
ø 185
Curve di Risposta in Frequenza pag. 107
Codice
Potenza Nominale
Altoparlante
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Peso
Dimensioni
Foro d’incasso
CS 106 T
17858
6 Watt, 3 Watt e 1,5 Watt con
regolatore a commutatore
2 vie doppio cono, woofer 4"
100-20.000Hz
89dB
97dB
100V
0,7 Kg
ø 170x70mm
145mm
Codice
Potenza Nominale/Massima
Altoparlante
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Peso
Dimensioni
Foro d’incasso
70
CS 206 TCP
17860
6 Watt ,3 Watt e 1,5 Watt con
regolatore a commutatore
2 vie coassiale, woofer 5"1/4
con dome tweeter
50÷20.000 Hz
89dB
97dB
100V-70V
1,7 Kg
213 x 115mm
185mm
CS 506 VA
DIFFUSORI DA INCASSO
Diffusore da incasso a soffitto
in ABS
• Griglia in acciaio
• Altoparlante due vie coassiale
• Potenza 1,25/2,5/5/10W con
trasformatore 100V
• Dispersione (-6dB) 1kHz/4kHz
160°/50°
• Fondello in ABS
140
ø 180
156
ø 240
ø 160
ø 210
Curve di Risposta in Frequenza pag. 107
Codice
Potenza Nominale/Massima
Altoparlante
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Peso
Dimensioni
Foro d’incasso
Diffusore da incasso a soffitto
in ABS con struttura in acciaio
• Griglia di protezione in metallo
colore bianco RAL9003
• Fondello antifiamma in acciaio
• Morsettiere di collegamento in
materiale ceramico
• Fusibile termico a 150°
• Vite di messa a terra e
cablaggio interno
• Conforme alle indicazioni del
British Standard part 8 in
sistemi di diffusione di
messaggi d’allarme
• Altoparlante doppio cono
• Potenza 6W con trasformatore
100V
• SPL 1W/1m 92dB
• Dispersione (-6dB) 1kHz/4kHz
130°/50°
Curve di Risposta in Frequenza pag. 107
CS 310 TCP
17861
10 Watt ,5 Watt, 2,5 Watt, 1,25 Watt
con regolatore a commutatore
2 vie coassiale, woofer 6" 1/2
con dome tweeter
50÷20.000Hz
89dB
99dB
100V-70V
2,2 Kg
240 x 156mm
210mm
Codice
Potenza Nominale/Massima
Altoparlante
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Peso
Dimensioni
Foro d’incasso
71
CS 506 VA
18023
6Watt
altoparlante doppio cono da 5.25"
100÷20.000 Hz
92dB
99dB
100V-70V
1,3Kg.
180 x 123,5mm
160mm
PLAFONIERE E PROIETTORI
CS 310 TCP
DIFFUSORI DA INCASSO
IW-200 TCP
DIFFUSORI DA INCASSO A PARETE IN ABS
146
72
360
Diffusore acustico in ABS
da incasso a parete
• 2 vie con woofer 4" e dome
tweeter 1"
• Potenza nominale
1/2/4/7.5/15W rms con
trasformatore 100V
• Risposta in frequenza
60-20.000Hz, sensibilità
@1W/1m di 88dB
• Dispersione (-6dB)
1kHz/4kHz 80°/150°
220
PLAFONIERE E PROIETTORI
ASADAAFAFA
IW-100 T
DIFFUSORI DA INCASSO A PARETE IN ABS
257
Curve di Risposta in Frequenza pag. 107
Codice
Potenza nominale/massima
Altoparlante
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Peso
Dimensioni
Foro d’incasso
Accessori
RB-100
109
Diffusore acustico in ABS
da incasso a parete
• 2 vie con woofer 8" e dome
tweeter 1"
• Potenza nominale
1/2/4/7.5/15/30W rms
• Trasformatore 100V
• Risposta in frequenza
40-20.000Hz, sensibilità
@1W/1m di 90dB
• Fondello in ABS
• Dispersione (-6dB)
1kHz/4kHz 80°/140°
Curve di Risposta in Frequenza pag. 107
IW-100 T
17859
1/2/4/7,5/15W rms
2 vie coassiale, woofer 4" con dome
tweeter 1"
60÷20.000Hz
88dB
99dB
100V-70V
1,3 Kg
220x146x72mm
195x120mm
scatola da incasso RB100
Codice
Potenza nominale /massima
Altoparlante
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Peso
Dimensioni
Foro d’incasso
Accessori
RB-200
Scatola da incasso
Cod. 18159
Scatola da incasso per diffusori IW-100T
IW-200 TCP
17862
2/4/7,5/15/30W rms con trasf.
100V con regolatore 2 vie coassiale,
woofer 8" con dome tweeter 1"
40÷20.000Hz
90dB
105dB
100V-70V
3 Kg
360x257x109mm
330x225mm
scatola da incasso RB200
Scatola da incasso
Cod. 18160
Scatola da incasso per diffusori IW-200T
72
MCS 1006/TW/TC/TG
MINI DIFFUSORI DA INCASSO
PLAFONIERE E PROIETTORI
91
100
Diffusore acustico da incasso a
soffitto in ABS con griglia di
protezione in metallo
• Altoparlante doppio cono
• Potenza nominale 6Watt con
trasformatore 100V
• Risposta in frequenza
170-18.000Hz
• Sensibilità @1W/1m di 91dB
92
MCS1006/TW MCS1006/TC MCS1006/TG
14044
14042
14043
Diffusore a plafoniera da incasso, corpo in materiale
plastico ABS con griglia metallica di protezione,
completo di trasformatore di linea 100V
Sistema di fissaggio
Incasso con molle di ritenuta
Potenza Nominale/Massima 100V:6 Watt, 3 Watt, 1,5 Watt. 70V:3 Watt, 1,5
Watt, 0,75 Watt
Colore
Bianco
Cromo
Oro
Risposta in frequenza
170:18.000Hz
Sensibilità 1W/1m
88dB
Massima pressione sonora 1m 95dB
Tensione di ingresso
100V-70V
Foro d’incasso
92mm
Peso
0,5 Kg
Dimensioni
ø 100x91mm
Sporgenza massima
5mm
Codice
Caratteristiche
73
CAR 4 T
PROIETTORI DI SUONO DNH IN METALLO
Proiettore di suono DNH IP 55
• Alluminio verniciato bianco o
anodizzato
• Potenza 15 Watt
• Trasformatore di linea 100 V
• Temperatura di esercizio
max/min 150 C°/-40°C
• SPL 1W/1m 92dB
• Dispersione (-6dB) 1kHz/4kHz
130°/50°
ø 146
25
ø 152
ø 146
PLAFONIERE E PROIETTORI
CAP 15 WT
PROIETTORI DI SUONO DNH IN METALLO
200
90
Curve di Risposta in Frequenza pag. 107
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Materiale/Colore
Risposta in frequenza
Dispersione angolare
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Temperatura di lavoro
Peso
Dimensioni
Accessori di corredo
Proiettore di suono stagno
DNH IP 55
• In alluminio verniciato bianco
o anodizzato
• Potenza 15 Watt
• Trasformatore di linea 100 V
• Temperatura di esercizio
max/min 150 C°/-40°C
• SPL 1W/1m 92dB
• Dispersione (-6dB) 1kHz/4kHz
360°/50°
Curve di Risposta in Frequenza pag. 107
CAP 15 WT
09347
Stagno IP55
Staffa ad U
15/20 Watt
Alluminio/anodizzato
150÷15.000 Hz
130°/150° (@-6dB 1kHz/4kHz)
92dB
105dB
100 Volt
da -40°C a 130°C
2,1 Kg
ø 146x200mm
Staffa
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Materiale/Colore
Risposta in frequenza
Dispersione angolare
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Temperatura di lavoro
Peso
Dimensioni
74
CAR 4 T
11570
Bidirezionale
Staffa
4/6 Watt
Alluminio/anodizzato
150÷15.000 Hz
360°/50° (@-6dB 1kHz/4kHz)
92dB
98dB
100 Volt
da -40°C a 90°C
1,5 Kg
ø 152x90mm
150
210
220
210
Proiettore di suono DNH IP 55
• In poliammide anticorrosivo
• Supporto snodato
montaggio a parete o soffitto
• Potenza 10 Watt
• Trasformatore di linea 100V
• Temperatura di esercizio
max/min 150 C°/-40°C
• SPL 1W/1m 96dB
• Dispersione (-6dB)
1kHz/4kHz 110°/40°
Proiettore di suono DNH IP 55
• In poliammide anticorrosivo
• Supporto snodato
• Montaggio a parete o soffitto
• Potenza 10 Watt
• Trasformatore di linea 100 V
• Temperatura di esercizio
max/min 150 C°/-40°C
• SPL 1W/1m 94dB
• Dispersione (-6dB)
1kHz/4kHz 110°/40°
bidirezionale
312
220
445
Curve di Risposta in Frequenza pag. 108
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Dispersione angolare
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Temperatura di lavoro
Peso
Accessori di corredo
Dimensioni
Curve di Risposta in Frequenza pag. 108
DP 10 T
09352
Stagno IP55
Con staffa
10/15 Watt
Grigio chiaro RAL 7035
150÷15.000 Hz
110°/40°
96dB
105dB
100 Volt
da -40°C a 150°C
2,7 Kg
Staffa
312x210x150mm
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Dispersione angolare
(@-6dB 1kHz/4kHz)
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Temperatura di lavoro
Peso
Accessori di corredo
Dimensioni
75
DPD 10 T
11818
Stagno IP56 Bidirezionale
Con staffa
10/15 Watt
Grigio chiaro RAL 7035
150÷15.000 Hz
110°/40° bidirezionale
94dB
103dB
100 Volt
da -40°C a 150C
3,7 Kg
Staffa
445x210x150mm
PLAFONIERE E PROIETTORI
DPD 10 T
PROIETTORI DI SUONO DNH IN PLASTICA
150
DP 10 T
PROIETTORI DI SUONO DNH IN PLASTICA
CAD 20 T
PROIETTORI DI SUONO IN ABS
ø 146
145
45°
175
26
Curve di Risposta in Frequenza pag. 108
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Temperatura di lavoro
Peso
Dimensioni
Proiettore di suono in ABS stagno
• Protetto ai raggi U
• Staffa in alluminio
• Altoparlante doppio cono in
polipropilene
• Potenza 20 Watt
• Trasformatore 100V
• Temperatura di esercizio
max/min 85 C°/-20°C
• SPL 1W/1m 92dB
• Dispersione (-10dB)
1kHz/4kHz 180°/70°
185
Diffusore bi-direzionale DNH
• In alluminio anodizzato o
bianco
• Resistente al fuoco 150°C per
24 ore, 750° per 30 minuti,
con certificazione NEMKO
• Potenza 6 Watt
• Trasformatore 100V
• Temperatura di esercizio
max/min 150 C°/-40°C
• SPL 1W/1m 92dB
• Dispersione (-6dB)
1kHz/4kHz 150°/150°
ø 116
PLAFONIERE E PROIETTORI
CAR 6 FT
PROIETTORI DI SUONO DNH RESISTENTI AL FUOCO
174
Curve di Risposta in Frequenza pag. 108
CAR 6 FT
11956
Bidirezionale FIRERATED con
trasformatore
Staffa
6/8 Watt
Alluminio anodizzato
150÷15.000Hz
92dB
99dB
100 Volt
da -40°C a 150°C
2,2 Kg
ø 146x175mm
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Temperatura di lavoro
Peso
Dimensioni
76
CAD 20 T
11469
Altoparlante doppiocono
con trasformatore
Staffa ad U in acciaio inox
20 Watt
Bianco
110÷18.000 Hz
92dB
105dB
100/70 Volt
da -20°C a 85°C
1,9 Kg
ø 138x200mm
SP 106 B/WP
PROIETTORI DI SUONO IN ABS
ø 150
Proiettore di suono stagno
IP44 in ABS
• Potenza 1.5/3/6W
• Trasformatore 50/70/100V
• Completo di staffa in acciaio
• Altoparlante 5.5" in plastica
• Risposta in frequenza
150-20kHz
• Temperatura di esercizio
max/min 85 C°/-20°C
• SPL@1W/1m di 94dB
• Dispersione (-10dB)
1kHz/4kHz 150°/50°
ø 150
196,5
196,5
Curve di Risposta in Frequenza pag. 108
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Temperatura di lavoro
Peso
Dimensioni
Proiettore di suono stagno IP44 in
ABS, bidirezionale
• Potenza 1.5/3/6W
• Trasformatore 50/70/100V
• Completo di staffa in acciaio
• Altoparlante 5.5" in plastica
• Risposta in frequenza
150-20kHz
• Temperatura di esercizio
max/min 85 C°/-20°C
• SPL@1W/1m di 94dB
• Dispersione (-10dB)
1kHz/4kHz 150°/50°
Curve di Risposta in Frequenza pag. 108
SP 106 WP
15810
Proiettore di suono stagno IP44
Staffa ad U in acciaio inox
6 Watt, 3 Watt, 1,5 Watt,
Bianco
150-20 kHz
94 dB
101 dB
100/70/50 Volt
da 85°C a -20°C
2,2 Kg
ø 150x196,5mm
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Temperatura di lavoro
Peso
Dimensioni
77
SP 106 B/WP
18069
Proiettore di suono stagno IP44
bidirezionale
Staffa ad U in acciaio inox
6 Watt, 3 Watt, 1,5 Watt,
Bianco
150-20 kHz
94 dB
101 dB
100/70/50 Volt
da 85°C a -20°C
2,2 Kg
ø 150x196,5mm
PLAFONIERE E PROIETTORI
SP 106 WP
PROIETTORI DI SUONO IN ABS
PLAFONIERE E PROIETTORI
CELL 10/T
CELL 20/T
PROIETTORI DI SUONO IN METALLO
PROIETTORI DI SUONO IN METALLO
140
Proiettore di suono stagno
• In alluminio verniciato bianco
• Altoparlante doppio cono in
polipropilene
• Potenza 10/5/2,5/1,25 Watt
• Trasformatore 100V
• Temperatura di esercizio
max/min 85 C°/-20°C
• SPL 1W/1m 92dB
• Dispersione (-10dB)
1kHz/8kHz 180°/50°
140
196
Proiettore di suono stagno
• In alluminio verniciato bianco
• Altoparlante doppio cono in
polipropilene
• Potenza 20/10/5/2,5 Watt
• Trasformatore 100V
• Temperatura di esercizio
max/min 85 C°/-20°C
• SPL 1W/1m 89dB
• Dispersione (-10dB)
1kHz/8kHz 180°/50°
196
Curve di Risposta in Frequenza pag. 108
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Temperatura di lavoro
Peso
Dimensioni
CELL 10/T
11470
Altoparlante doppiocono a tenuta
stagna con trasformatore
Staffa ad U
10 Watt
Bianco RAL 9010
120÷18.000 Hz
92 dB
102 dB
100/70 Volt
da -20° a 85°C
2,7 Kg
ø 140x196mm
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Temperatura di lavoro
Peso
Dimensioni
78
CELL 20/T
11471
Altoparlante doppio cono in
polipropilene con trasformatore
Staffa ad U
20 Watt
Bianco RAL 9010
120÷18.000 Hz
89 dB
102 dB
100/70 Volt
da 85°C a -20°C
2,4 Kg
ø 140x196mm
GB 20 T
DIFFUSORI OMNI-DIREZIONALI IN ABS
ø 140
5
Diffusore a sfera in ABS
• Montaggio a lampadario
• Dispersione 360°orizzontale
e 140° verticale
• Potenza 20 Watt
• Trasformatore 100V
• SPL 1W/1m 94dB
Proiettore di suono
bi-direzionale stagno
• In alluminio verniciato bianco
• Altoparlante doppio cono in
polipropilene
• Potenza 10Wx2
(20/10/5/2,5 Watt)
• Trasformatore 100 V
• Temperatura di esercizio
max/min 85 C°/-20°C
• SPL 1W/1m 92dB
• Dispersione (-6dB) 1kHz 160°
per ognuna delle 2 direzioni
ø 254
5
196
Curve di Risposta in Frequenza pag. 108
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale/Massima
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione di ingresso
Temperatura di lavoro
Peso
Dimensioni
Curve di Risposta in Frequenza pag. 108
CELL 10 T-BIDI
11472
Altoparlante doppiocono
a tenuta stagna.
Bidirezionale con trasformatore
Staffa ad U
20 Watt (2x10)
Bianco RAL 9010
110÷18.000 Hz
92 dB
105 dB
100/70 Volt
da -20°C a 85°C
3,25 Kg
ø 140x196mm
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione d’ingresso
Peso
Dimensioni
79
GB 20 T
10449
Diffusore sferico
con trasformatore
Pendente a lampadario
20 Watt
Bianco RAL 9010
80÷18.000 Hz
94 dB
107 dB
100/70 Volt
2,4 Kg
ø 254mm
PLAFONIERE E PROIETTORI
CELL 10 T-BIDI
PROIETTORI DI SUONO IN METALLO
SF 35 T
DIFFUSORI OMNI-DIREZIONALI IN ABS
320
Diffusore sferico da incasso o a
sospensione in ABS
• Colore bianco
• Dispersione 360° orizzontale e
140° verticale
• Potenza 20 Watt
• Trasformatore 100V
• SPL 1W/1m 92dB
Diffusore sferico per montaggio
esterno o a sospensione in ABS
• Colore bianco
• Dispersione 360° orizzontale e
180° verticale
• Potenza 35 Watt
• Tasformatore 100V
• SPL 1W/1m 92dB
ø 230
ø 336
ø 174
110
ø 256
7
ø 378
104
PLAFONIERE E PROIETTORI
SF 20 T
DIFFUSORI OMNI-DIREZIONALI IN ABS
ø 305
Curve di Risposta in Frequenza pag. 108
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale
Colore
Risposta in frequenza
Sensibilità 1W/1m
Massima pressione sonora 1m
Tensione d’ingresso
Peso
Dimensioni
Sporgenza massima
Curve di Risposta in Frequenza pag. 109
SF 20 T
10448
Diffusore sferico
con trasformatore
Pendente a lampadario o ad incasso
20 Watt
Bianco RAL 9010
110÷19.000 Hz
92 dB
105 dB
100/70 Volt
2,1 Kg
ø 336x104mm
104mm
Codice
Caratteristiche
Sistema di fissaggio
Potenza Nominale
Colore
Risposta in frequenza
Sensibilità 1W/1m.
Massima pressione sonora 1m
Tensione d’ingresso
Peso
Dimensioni
Sporgenza massima
80
SF 35 T
10447
Diffusore sferico
con trasformatore
A soffitto o lampadario
35 Watt
Bianco RAL 9010
800÷17.000 Hz
92 dB
107 dB
100/70 Volt
3,95 Kg
ø 293x380mm
320mm
