Misura delle impedenze alla sequenza omopolari di un

PALERMO,
CORSO DI LAUREA
IN INGEGNERIA ELETTRICA
Facoltà di Ingegneria
Università degli Studi
Viale delle Scienze - Parco d'Orleans
90128 PALERMO
ESERCITAZIONE DI MISURE E COLLAUDO DI MACCHINE ED IMPIANTI ELETTRICI
MISURE E COLLAUDO DI MACCHINE ED IMPIANTI ELETTRICI

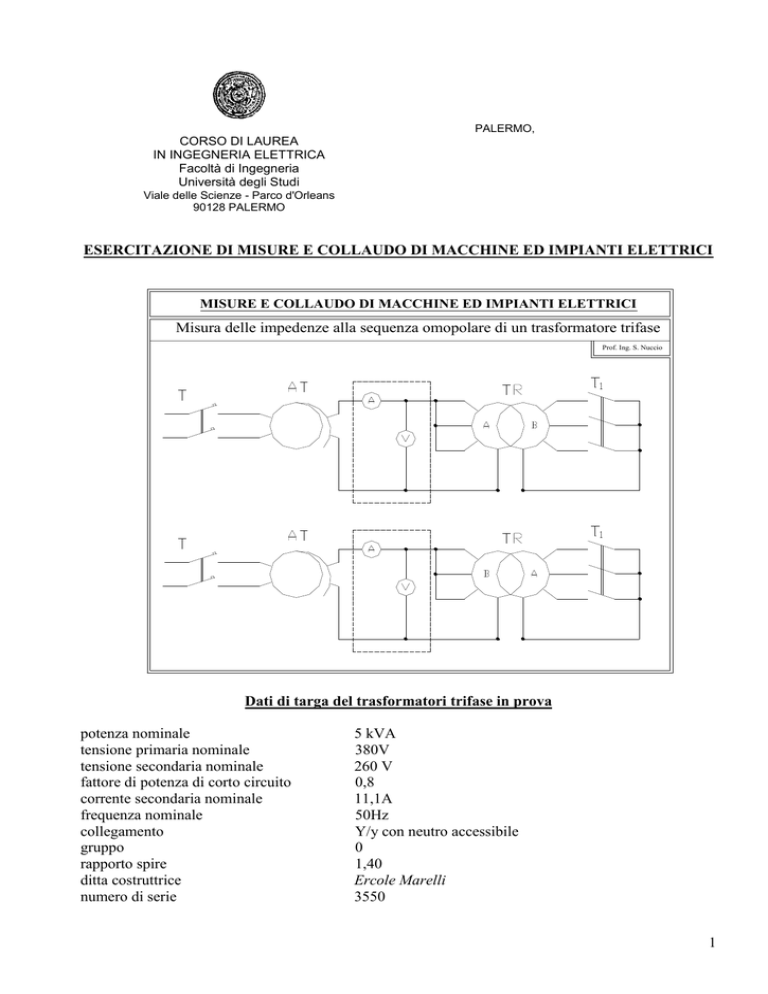

Misura delle impedenze alla sequenza omopolare di un trasformatore trifase
Prof. Ing. S. Nuccio
Dati di targa del trasformatori trifase in prova
potenza nominale
tensione primaria nominale
tensione secondaria nominale
fattore di potenza di corto circuito
corrente secondaria nominale
frequenza nominale
collegamento
gruppo
rapporto spire
ditta costruttrice
numero di serie
5 kVA
380V
260 V
0,8
11,1A
50Hz
Y/y con neutro accessibile
0
1,40
Ercole Marelli
3550
1
Strumenti e apparecchiature
Analizzatore di potenza
Portate amperometriche
Portate voltmetriche
Modello
Numero di serie
Ditta costruttrice
Precisione a 1 anno a 23°C:
Tensione e corrente
Potenza attiva
0,1-0,2-0,5-1-2- 5 - 10-20-50 A
65-130-260-520-650 V
D5155
t7090311
Norma
(0,1% di lettura + 0,1% della portata)
cos =1 (0,1% della portata)
cos =0,1 (0,5% della portata)
n° 1 Autotrasformatore monofase
tensione d’ingresso
tensione d’uscita
potenza nominale
frequenza nominale
tipo
Ditta costruttrice
Vi=220 V
Vu=0-220 V
An =2,2kVA
fn=45-60H
v-20nc
Belotti
Interruttori (T, T1)
NORMATIVA DI RIFERIMENTO

Norma italiana CEI EN 60076 –1 classificazione CEI 14-4/1 Trasformatori di potenza
Parte 1 : Generalità

Guida CEI 14 “Guida per l’esecuzione delle prove sui trasformatori di potenza”
SCOPO DELLA PROVA
Determinare le impedenze alle sequenze omopolari del trasformatore.
2
RISULTATI DI MISURA
Zm1 
Zm 2 
Zm3 
Zm 4 
ZoAo  3Zm1 
ZoA( B)  3Z m 2 
ZoBo  3Zm3 
ZoB( A )  3Z m 4 
3
