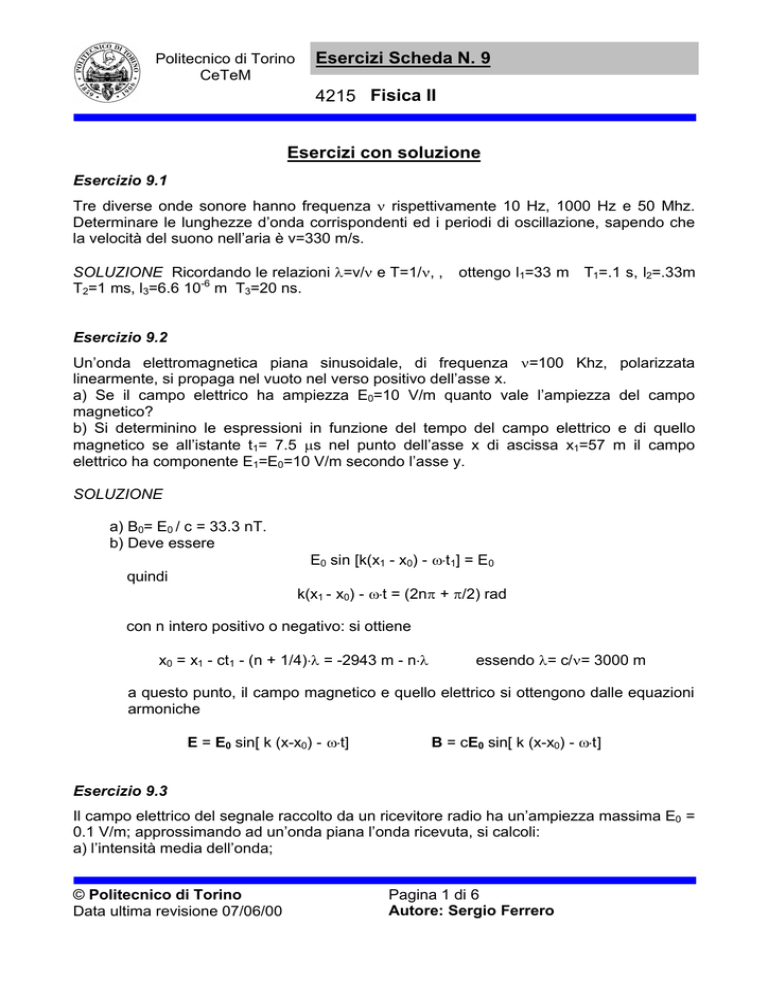

Esercizi Scheda N. 9
4215 Fisica II
Esercizi con soluzione
Esercizio 9.1
Tre diverse onde sonore hanno frequenza ν rispettivamente 10 Hz, 1000 Hz e 50 Mhz.
Determinare le lunghezze d’onda corrispondenti ed i periodi di oscillazione, sapendo che
la velocità del suono nell’aria è v=330 m/s.
SOLUZIONE Ricordando le relazioni λ=v/ν e T=1/ν, ,
T2=1 ms, l3=6.6 10-6 m T3=20 ns.
ottengo l1=33 m T1=.1 s, l2=.33m
Esercizio 9.2
Un’onda elettromagnetica piana sinusoidale, di frequenza ν=100 Khz, polarizzata
linearmente, si propaga nel vuoto nel verso positivo dell’asse x.
a) Se il campo elettrico ha ampiezza E0=10 V/m quanto vale l’ampiezza del campo
magnetico?
b) Si determinino le espressioni in funzione del tempo del campo elettrico e di quello
magnetico se all’istante t1= 7.5 µs nel punto dell’asse x di ascissa x1=57 m il campo
elettrico ha componente E1=E0=10 V/m secondo l’asse y.
SOLUZIONE
a) B0= E0 / c = 33.3 nT.
b) Deve essere
quindi
E0 sin [k(x1 - x0) - ω⋅t1] = E0
k(x1 - x0) - ω⋅t = (2nπ + π/2) rad
con n intero positivo o negativo: si ottiene
x0 = x1 - ct1 - (n + 1/4)⋅λ = -2943 m - n⋅λ
essendo λ= c/ν= 3000 m
a questo punto, il campo magnetico e quello elettrico si ottengono dalle equazioni
armoniche
E = E0 sin[ k (x-x0) - ω⋅t]
B = cE0 sin[ k (x-x0) - ω⋅t]
Esercizio 9.3
Il campo elettrico del segnale raccolto da un ricevitore radio ha un’ampiezza massima E0 =
0.1 V/m; approssimando ad un’onda piana l’onda ricevuta, si calcoli:
a) l’intensità media dell’onda;
© Politecnico di Torino
Data ultima revisione 07/06/00
Pagina 1 di 6
Autore: Sergio Ferrero
Politecnico di Torino
CeTeM
Esercizi Scheda N. 9
4215 Fisica II
b) la potenza della stazione se questa irradia isotropicamente ed è posta a distanza d =
500 m dall’apparecchio ricevitore.
SOLUZIONE
a) l’intensità media è rappresentata dal valor medio del vettore di Poynting
r
r
1 r
1 2 2
I = P( t ) =
E ( t ) B( t ) =
E sin ωt
µ0
cµ0 0
b) I rappresenta l’energia che in media, nell’unità di tempo, attraversa l’unità di
superficie; poiché la stazione irradia isotropicamente, la potenza media che attraversa la
superficie sferica con centro nella stazione e raggio r risulta 4πr 2 I e coincide con la
potenza media irradiata dalla stazione, quindi W media staz.= 4πr 2 I = 41.7 Watt.
Esercizio 9.4
Un’onda elettromagnetica piana, di frequenza ν=250 Khz, si propaga nel vuoto e si riflette
sopra una superficie piana perfettamente conduttrice, disposta perpendicolarmente alla
sua direzione di propagazione. A quale distanze dalla superficie si formano il primo
massimo e minimo del campo elettrico?
SOLUZIONE
Si consideri un asse x perpendicolare alla superficie piana conduttrice, con l’origine O su
questa. L’onda elettromagnetica piana con il campo elettrico costantemente polarizzato
lungo l’asse y, può in generale scriversi come sovrapposizione di un’onda progressiva ed
una regressiva, cioè
E(x,t)=E0sin(kx-ω⋅t) + E1sin(kx + ω⋅t + φ)
la superficie è perfettamente conduttrice, quindi in tutti i suoi punti, quindi nel piano x=0
E=0 in qualunque istante t; da ciò segue che E0=E1 e φ =0 , per cui applicando la formula
di prostaferesi
sin a + sin b = 2 sin [(a + b)/2]cos[(a + b)/2]
ottengo:
E(x,t)=E0sin(kx-ω⋅t) + E0sin(kx + ω⋅t)=2E0sin(kx)cos(ω⋅t)
che è l’equazione di un’onda stazionaria, caratterizzata dall’avere una velocità di
propagazione nulla. Nei punti di ascisse x=(2n + 1)π/(2k) = (2n + 1) λ/4 l’ampiezza elettrica
è massima (ventri), i punti di ascisse x=n⋅λ/2 sono invece i minimi (nodi). Nel nostro caso
λ=c/ν, per cui si ha il primo ventre per l max=300 m ed il primo nodo per x=0.
© Politecnico di Torino
Data ultima revisione 07/06/00
Pagina 2 di 6
Autore: Sergio Ferrero
Politecnico di Torino
CeTeM
Esercizi Scheda N. 9
4215 Fisica II
Esercizio 9.5
Il vettore di Poynting di un’onda elettromagnetica piana nel vuoto è dato da:
S ( x, t ) = S 0 cos 2 (kx − ω t )u x
ed è orientato quindi lungo il semiasse positivo delle ascisse in un sistema di riferimento
cartesiano (x,y,z). Il valore dell’ampiezza S0 è 40 W/m3, il numero d’onda k vale 20 m-1 e la
pulsazione angolare ω vale 3x109 s-1.
Viene richiesto di calcolare la lunghezza d’onda λ, la frequenza ν dell’onda e il valore dei
moduli del campo elettrico E e del campo magnetico B.
SOLUZIONE
Ricordando le relazioni k=2π/λ e ω=2πν posso scrivere:

2π 6.28
λ = k = 20 = 0.314 m



ω
10 9
ν
=
=
= 1.592 ⋅ 10 8 Hz

2π 6.28

per ciò che riguarda invece il valore assunto dai moduli dei campi elettrico e magnetico
r 1 r r
E × B ed inoltre che B=E/c. Di conseguenza avremo che :
ricordiamo che S =
µ0
S =
1
1
E⋅B =
E⋅E
µ0
c µ0
© Politecnico di Torino
Data ultima revisione 07/06/00
⇒
 E = 122.8 V/m


 B = 0.409 ⋅10 −6 T

Pagina 3 di 6
Autore: Sergio Ferrero
Politecnico di Torino
CeTeM
Esercizi Scheda N. 9
4215 Fisica II
Esercizi con soluzione
Esercizio 9.6
Un’onda radio si propaga in un mezzo nel quale è ε r =1.5 e µr=1.05 con una frequenza
uguale a 100 KHz. Si calcoli la lunghezza d’onda.
SOLUZIONE λ=2390 m.
Esercizio 9.7
Un’onda elettromagnetica si propaga in un mezzo con velocità 1.5⋅108 m/s. Sapendo che
la costante dielettrica relativa del mezzo è 3, si calcoli la permeabilità magnetica del
mezzo.
SOLUZIONE µr=1.33.
Esercizio 9.8
Un’onda elettromagnetica piana di frequenza f=7.5⋅1014 Hz si propaga lungo l’asse x. Essa
è polarizzata rettilinearmente con il campo elettrico E che forma l’angolo θ=30° con il piano
x,y ed ha ampiezza E0 =103 V/m. Scrivere l’equazione di quest’onda e calcolare
l’ampiezza del campo magnetico.
SOLUZIONE Ey=0.866 µr=1.33.
Esercizio 9.9
Le onde luminose nel vuoto hanno una lunghezza d’onda che varia da un massimo di
circa 0.8 µm per il rosso ad un minimo di circa 0.4 µm per il violetto. Si determino i valori
minimo e massimo della frequenza di vibrazione del loro campo elettromagnetico.
SOLUZIONE 3.75⋅1014 Hz ; 7.5⋅1014 Hz.
Esercizio 9.10
Il campo elettrico di un’onda elettromagnetica piana ha un’ampiezza di 10-2 N/C. Si trovi la
grandezza del campoi magnetico e l’energia per unità di volume.
SOLUZIONE B=3.33⋅1011 T;
© Politecnico di Torino
Data ultima revisione 07/06/00
E
= 8.85⋅1016 J/m3.
Pagina 4 di 6
Autore: Sergio Ferrero
Politecnico di Torino
CeTeM
Esercizi Scheda N. 9
4215 Fisica II
Domande a Test.
Domanda 9.1
Un’onda elettromagnetica piana polarizzata si propaga nel vuoto con frequenza ν = 250
kHz. La sua lunghezza d’onda λ e la sua velocità di propagazione v valgono:
1) λ = 1200 km ; v = 3 106 m/s
2) λ = 1200 m ; v = 3 108 m/s
3) λ = 1200 cm ; v = 3 108 m/s
4) λ = 1200 km ; v = 3 108 m/s
RISPOSTA CORRETTA : 2
Domanda 9.2
Si sovrappongono due onde piane monocromatiche descritte dalle equazioni
ξ1 = 4 sen (3x − 2t ) e ξ 2 = 4 sen (3x + 2t ) . Se le lunghezze sono espresse in metri e i tempi in secondi, la
velocità di gruppo della risultante vale:
1) 0,667 m/s
2) 0
3) 1,333 m/s
4) Non si può dire se non si specificano le proprietà del mezzo entro il quale avviene la propagazione.
RISPOSTA CORRETTA : 2
Domanda 9.3
La legge di Gauss nel vuoto si può esprimere mediante la formula
r
r
E = −∇V
r )
2) ∫ E ⋅ u l dl = 0
r
r r
∂B
3) ∇ ∧ E = −
∂t
r r
4)
∇ ⋅ E = ρ / ε0
1)
RISPOSTA CORRETTA : 4
Domanda 9.4
Un’onda elettromagnetica di frequenza f=5⋅GHz si propaga in un mezzo con indice di
rifrazione n=2.5. La sua velocità di fase vale:
8
1) v=3⋅10 m/s
2) v=5⋅109 m/s
© Politecnico di Torino
Data ultima revisione 07/06/00
Pagina 5 di 6
Autore: Sergio Ferrero
Politecnico di Torino
CeTeM
Esercizi Scheda N. 9
4215 Fisica II
3) v=1.2⋅108 m/s
4) v=2⋅10-10 m/s
RISPOSTA CORRETTA : 3
Domanda 9.5
Un’onda elettromagnetica polarizzata linearmente si propaga nel vuoto. Il modulo del
campo magnetico vale B=5⋅10-8 T. La densità volumica di energia vale:
1) w=1.99⋅10-9 J/m3
2) w=3.5⋅10-9 J/m3
3) w=5⋅103
J/m3
4) w=1.99⋅109 J/m3
RISPOSTA CORRETTA : 1
© Politecnico di Torino
Data ultima revisione 07/06/00
Pagina 6 di 6
Autore: Sergio Ferrero
