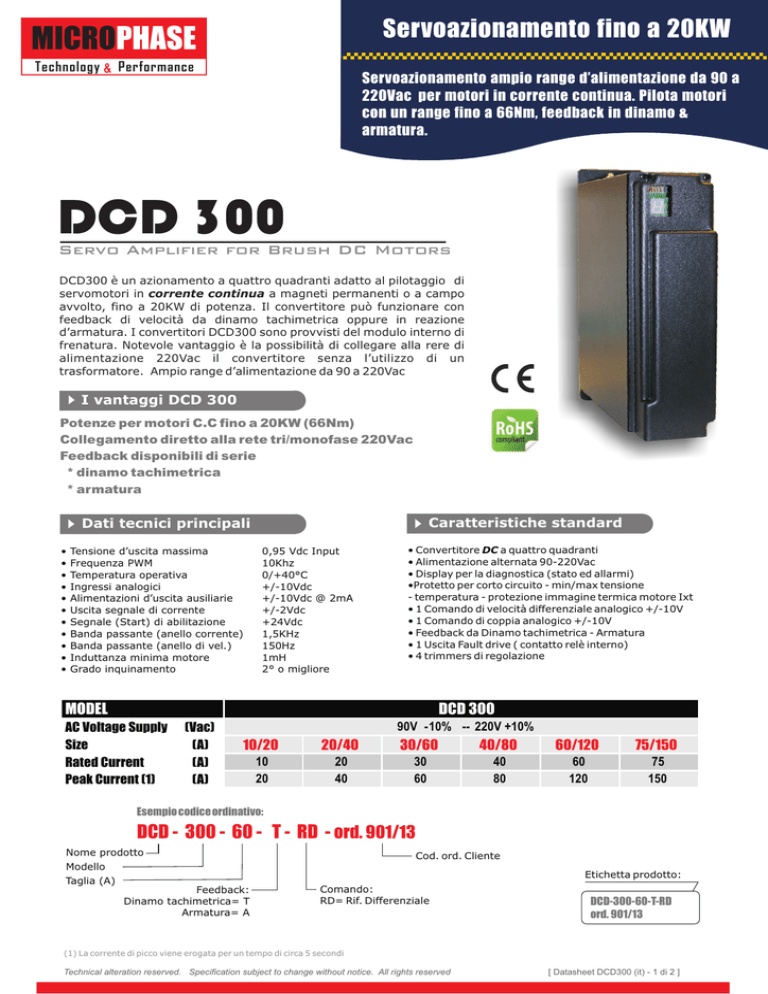

Servoazionamento fino a 20KW
MICROPHASE
Technology & Performance
Servoazionamento ampio range d’alimentazione da 90 a
220Vac per motori in corrente continua. Pilota motori
con un range fino a 66Nm, feedback in dinamo &
armatura.
DCD 300
Servo Amplifier for Brush DC Motors
DCD300 è un azionamento a quattro quadranti adatto al pilotaggio di
servomotori in corrente continua a magneti permanenti o a campo
avvolto, fino a 20KW di potenza. Il convertitore può funzionare con
feedback di velocità da dinamo tachimetrica oppure in reazione
d’armatura. I convertitori DCD300 sono provvisti del modulo interno di
frenatura. Notevole vantaggio è la possibilità di collegare alla rere di
alimentazione 220Vac il convertitore senza l’utilizzo di un
trasformatore. Ampio range d’alimentazione da 90 a 220Vac
I vantaggi DCD 300
Potenze per motori C.C fino a 20KW (66Nm)
Collegamento diretto alla rete tri/monofase 220Vac
Feedback disponibili di serie
* dinamo tachimetrica
* armatura
Caratteristiche standard
Dati tecnici principali
•
•
•
•
•
•
•
•
•
•
•
Tensione d’uscita massima
Frequenza PWM
Temperatura operativa
Ingressi analogici
Alimentazioni d’uscita ausiliarie
Uscita segnale di corrente
Segnale (Start) di abilitazione
Banda passante (anello corrente)
Banda passante (anello di vel.)
Induttanza minima motore
Grado inquinamento
0,95 Vdc Input
10Khz
0/+40°C
+/-10Vdc
+/-10Vdc @ 2mA
+/-2Vdc
+24Vdc
1,5KHz
150Hz
1mH
2° o migliore
• Convertitore DC a quattro quadranti
• Alimentazione alternata 90-220Vac
• Display per la diagnostica (stato ed allarmi)
•Protetto per corto circuito - min/max tensione
- temperatura - protezione immagine termica motore Ixt
• 1 Comando di velocità differenziale analogico +/-10V
• 1 Comando di coppia analogico +/-10V
• Feedback da Dinamo tachimetrica - Armatura
• 1 Uscita Fault drive ( contatto relè interno)
• 4 trimmers di regolazione
MODEL
DCD 300
AC Voltage Supply
Size
Rated Current
Peak Current (1)
(Vac)
(A)
(A)
(A)
90V -10% -- 220V +10%
10/20
20/40
30/60
40/80
60/120
75/150
10
20
20
40
30
60
40
80
60
120
75
150
Esempio codice ordinativo:
DCD - 300 - 60 - T - RD - ord. 901/13
Nome prodotto
Modello
Taglia (A)
Feedback:
Dinamo tachimetrica= T
Armatura= A
Cod. ord. Cliente
Etichetta prodotto:
Comando:
RD= Rif. Differenziale
DCD-300-60-T-RD
ord. 901/13
(1) La corrente di picco viene erogata per un tempo di circa 5 secondi
Technical alteration reserved. Specification subject to change without notice. All rights reserved
[ Datasheet DCD300 (it) - 1 di 2 ]
DCD 300
Servo Amplifier for Brush DC Motors
Dimensioni meccaniche
Taglie 10/20A, 20/40A, 30/60A, 40/80A
[ Datasheet DCD 300 (it) - 2 di 2 ]
*Dimensioni in mm
Taglie 60/120A, 75/150A
Collegamento tipico
CNC
Encoder
CNC
Return
GND
+/-10V
Analog
Output
ENABLE
-
input
GND
DCD 300
L'encoder con uscita line driver
è collegato direttamente al
controllo per la chiusura del
loop di posizione.
Per tutte le altre informazioni
vedere il manuale di servizio
DCD 300
+V
GND
+A
ENCODER
CNC
ENCODER
+DT
-A
+B
-DT
-B
+Z
-Z
D.T
TACHO
M
+DT
-DT
+M
-M
TACHO
GENERATOR
MOTOR
CABLE
MOTOR
DC
MOTOR
90 to 220VAC LINE
or TRANSFORMER
(See Service Manual)
1 +REF
2 - REF
3 GND
4 DIR
5 RAMP
6 CONN
7 +TACHO
8 - TACHO
9 GND
10 TORQUE
11 DRIVE OK
12 DRIVE OK
13 ENABLE
14 MIN SPEED
15 +10V
16 -10V
17 +24V
18 I.MOT
Relays
-M
+M
R
S
T
GND
MICROPHASE
Technology & Performance
MICROPHASE
36051 - Vicenza - Italy
Phone (+39) 0444-14.40.137
Web : www.microphase.it
e-mail: [email protected]
Technical alteration reserved. Specification subject to change without notice. All rights reserved
GND
+
Nella figura a lato il
convertitore DCD 300 pilota
un motore DC in corrente
continua con feedback
proveniente da dinamo
tachimetrica.
Quadro elettrico / Control cabinet
