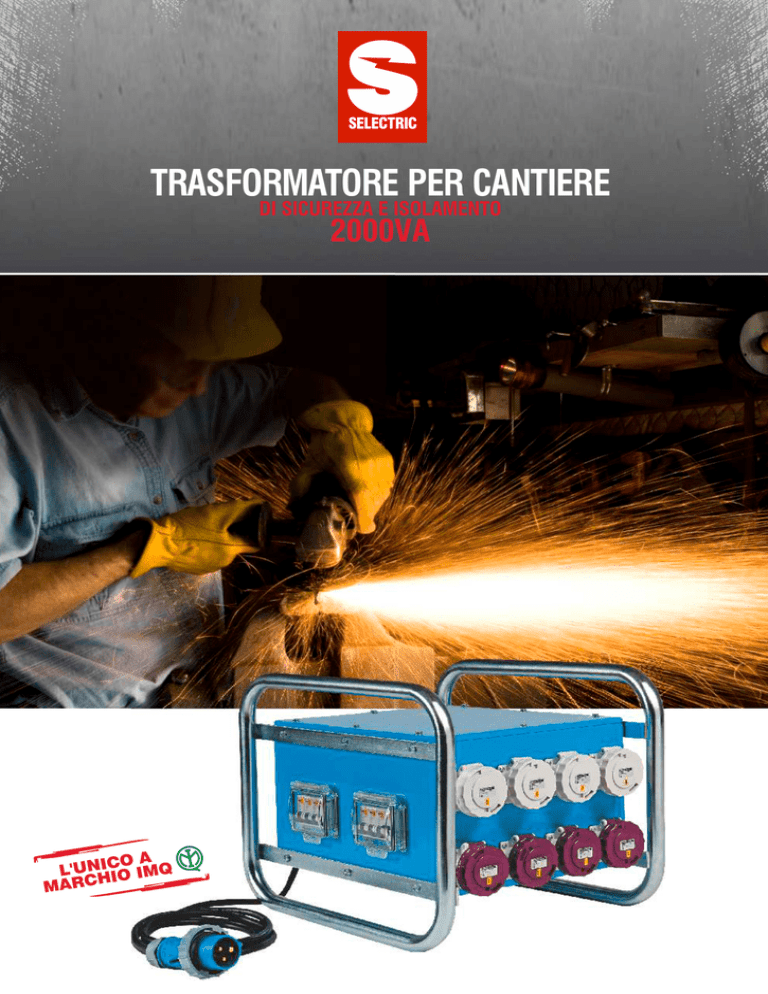

SELECTRIC
TRASFORMATORE PER CANTIERE
DI SICUREZZA E ISOLAMENTO
2000VA
OA
Q
L'UNIC
HIO IM
C
R
A
M
SELECTRIC
TRASFORMATORI DI ISOLAMENTO E DI SICUREZZA
I trasformatori di isolamento e di sicurezza assicurano la protezione
contro i contatti elettrici pericolosi all'interno di un luogo conduttore ristretto.
LA NORMA CEI 64-8
Questo ambiente a maggior rischio elettrico è contemplato nella
norma CEI 64-8 parte 706 che così lo definisce: “Un luogo
conduttore ristretto è un luogo, essenzialmente delimitato da
superfici metalliche o comunque conduttrici nel quale è
probabile che una persona possa venire in contatto con tali
superfici attraverso un’ampia parte del suo corpo, ed è limitata
la possibilità di interrompere tale contatto”.
Commento: sono considerati luoghi conduttori ristretti per es. i
serbatoi metallici e le cavità entro strutture non isolanti le cui
dimensioni siano tali che le persone che vi penetrano per
effettuare lavori siano continuamente a contatto con le pareti.
Anche chi lavora su di un traliccio metallico è da considerare in
questa situazione.
Negli scavi con presenza di acqua o le operazioni dove si è a
contatto con ambienti bagnati o molto umidi è consigliabile
utilizzare le stesse protezioni.
Selectric propone trasformatori per cantiere a Marchio IMQ per
realizzare sia circuiti SELV (es. primario 230V-400V/ secondario
24V-48V) che per circuiti separati dalla rete (es. primario 230V400V / secondario 230V).
IL MARCHIO DI QUALITA’
Il trasformatore Selectric è l'unico trasformatore per cantiere
certificato presente sul mercato.
La rispondenza alla norma CEI EN 61558-2-23 è stata verificata
da IMQ ente di certificazione accreditato che ci ha autorizzato
all'utilizzo del Marchio a garanzia di prodotto sicuro.
L'uso di apparecchi mobili trasportabili e portatili all'interno di un
luogo conduttore ristretto è ammesso se i circuiti che li
alimentano sono del tipo:
a) Alimentazione di apparecchi elettrici mobili, trasportabili e
portatili:
attraverso un circuito SELV (tensione non superiore a 50V. in
c.a.) proveniente da un trasformatore di sicurezza o altra
sorgente di sicurezza.
Se la tensione supera 24V il grado di protezione degli involucri
non deve essere inferiore a IPXXB (protezione contro l’accesso
a parti pericolose con dito);
separazione elettrica (dalla tensione di rete superiore a 50V)
proveniente da un trasformatore di isolamento a condizione che
venga collegato un solo utilizzatore ad un avvolgimento
secondario (per usare più utilizzatori il trasformatore deve avere
altrettanti avvolgimenti secondari);
b) Alimentazione di lampade portatili:
solo attraverso un circuito SELV (non superiore a 50V)
Se la tensione supera 24V il grado di protezione degli involucri
non deve essere inferiore a IPXXB (protezione contro l’accesso
a parti pericolose con dito);
Certificato IMQ per trasformatore
di sicurezza
I trasformatori sia di sicurezza che di isolamento devono essere
posizionati all’esterno del luogo conduttore ristretto per evitare il
pericolo rappresentato dal primario del trasformatore.
LUOGO
CONDUTTORE
RISTRETTO
Trasformatore all'esterno del luogo conduttore ristretto
Certificato IMQ per trasformatore
di isolamento
PROTEZIONE CONTRO LA PENETRAZIONE DELLA
POLVERE E DI GETTI D’ACQUA
SERVIZIO
CONTINUO
II grado di protezione del trasformatore è IP55.
La norma richiede il grado minimo IP54; protezione
contro gli spruzzi d’acqua.
Il grado di protezione IP55 più elevato permette
l’utilizzo anche in presenza di getti d’acqua.
È pertanto idoneo per la lavorazione all’esterno.
Oltre a garantire la massima rispondenza alle norme di sicurezza il
trasformatore Selectric offre prestazioni molto elevate.
Il trasformatore è, infatti, idoneo per l'utilizzo continuativo a piena
potenza senza eccedere le temperature ammesse dalla norma.
Non è necessario sovradimensionare il trasformatore rispetto
all'utilizzatore. Se viene utilizzato in modo discontinuo può essere
sovraccaricato senza problemi. Un sovraccarico del 10% è
possibile dato il margine di dimensionamento richiesto dalla
norma.
L'interruttore generale limiterà il carico eccessivo, evitando il
danneggiamento dei componenti.
RESISTENZA AGLI URTI
L’involucro metallico offre la massima resistenza agli
urti.Il trasformatore supera abbondantemente la prova
agli urti di 6J richiesto dalla norma.
SELECTRIC
TRASFORMATORI DI ISOLAMENTO E DI SICUREZZA
STRUTTURA METALLICA
MANIGLIE PER IL TRASPORTO E LA PROTEZIONE
La struttura metallica in lamiera zincata e verniciata
spessore 15/10 è indeformabile al calore e mantiene le
sue caratteristiche nel tempo.
Ottima stabilità dimensionale di tutti i componenti
provata con l'invecchiamento accelerato.
In particolare è garantita la protezione nel tempo sia
all'infiltrazione di acqua che polvere(IP55).
Maniglie in tubolare zincato diametro 25mm. Proteggono le
prese dagli urti (rimangono incassate) e permettono una
presa sicura durante lo spostamento. Dato il peso di 40 kg
ed oltre sono necessarie due persone per la
movimentazione per questo sono disponibili due maniglie.
Le maniglie servono anche per allontanare la scatola dal
piano di appoggio.
Maniglie
protezione
prese
Maniglie per
il sollevamento
da terra
PROTEZIONE DEL TRASFORMATORE
E DELLE PRESE
SIMBOLI RIPORTATI
IN TARGA
La protezione da cortocircuiti o sovraccarichi è assicurata da
interruttori magnetotermici che proteggono sia il primario del
trasformatore che ogni singola presa. L'intervento sulle leve
degli interruttori è possibile dall'esterno, sotto coperchietti a
molla. L'accesso all'interno è necessario solo per
manutenzione. A differenza delle protezioni effettuate con
fusibili, l'uso dell'interruttore megnetotermico non necessita di
ricambi mai disponibili all'occorrenza.
Doppio isolamento. Il trasformatore è a doppio
isolamento quindi non necessita del collegamento di
terra
IP55
Protezione contro la polvere e getti d'acqua
Trasformatore a Marchio IMQ
Trasformatore di sicurezza resistente al cortocircuito
per cantiere.
La tensione secondaria deve essere inferiore a 50V
può avere più prese.
Coperchietti in
policarbonato
con chiusura a molla
Trasformatore di isolamento resistente al
cortocircuito per cantiere.
Tensione secondaria 230V.
Deve avere una sola presa per ogni avvolgimento
secondario.
La presa deve avere il polo di riferimento 12h.
Il colore è grigio.
L'utensile che si alimenta deve avere la spina
corrispondente.
Leve dell’interuttori
eccendibili dall’esterno
PACCO TRASFORMATORE
Trasformatore monofase impregnato in resina poliestere
termoindurente sotto vuoto.
Classe termica di isolamento: B (130°).Tensione di isolamento tra
primario e secondario: 4KV. Omologazione internazionale ENEC
Spina 230V 16 A 2P+T 12h cod. 886
IN TENSIONE DI SICUREZZA 24-48V PRODUCIAMO:
Prese multiple
Quadri elettrici di distribuzione
Fari alogeni su cavalletto 200W
PER LA GAMMA COMPLETA E MAGGIORI INFORMAZIONI WWW.SELECTRIC.IT
Lampade fluorescenti 72W
SELECTRIC
TRASFORMATORI DI ISOLAMENTO E DI SICUREZZA
Struttura interamente
metallica: maggiore
robustezza e dissipazione di
calore. Scatola in lamiera
zincata spessore 15/10
verniciata a polvere colore
azzurro.
TRASFORMATORE MOBILE PER CANTIERE 2000VA
NORMA CEI EN 61558-1 61558-2-23
Servizio continuo
Cavo di alimentazione lungo 3m tipo H07RN-F 2x2,5 mmq - Spina CEE
Dimensioni : L:510 x H:376 x P:382 mm Peso : 40 Kg (1 presa) / 45 Kg (8 prese)
Maniglie per il trasporto ed
il sollevamento da terra in
tubolare metallico zincato
diametro 25mm
Secondario: 24V/48V (di sicurezza)
Secondario: 230V (di isolamento)
Interruttori magnetotermici
a protezione sovraccarichi
e cortocircuiti del
trasformatore e di ogni
singola presa, accessibili
sotto coperchietti in
policarbonato con chiusura
a molla.
Doppio isolamento
(il trasformatore non
necessita di collegamento
a terra)
ALTA RESISTENZA agli urti.
Adatto per impieghi gravosi
tipici nelle lavorazioni di
cantiere.
Questo prodotto è certificato
IMQ, un marchio che
garantisce la sicurezza ed
affidabilità di quello che stai
comprando.
IP55
MARCHIO IMQ
*
PRESE
24V 16A 2P 48V 16A 2P 48V 32A 2P 230V 16A 2P+T
TENSIONE TENSIONE
PRIMARIO SECONDARIO
POTENZA
230V
230V
230V
230V
230V
230V
230V
24V
48V
48V
48V
24V - 48V
24V - 48V
230V
2000 VA
2000 VA
2000 VA
2000 VA
2000 VA
2000 VA
2000 VA
8
400V
400V
400V
400V
400V
400V
400V
24V
48V
48V
48V
24V - 48V
24V - 48V
230V
2000 VA
2000 VA
2000 VA
2000 VA
2000 VA
2000 VA
2000 VA
8
*
8
2
2
4
CODICE
ARTICOLO
1
TRS201
TRS204
TRS206
TRS207
TRS208
TRS209
TRI201
1
TRS401
TRS404
TRS406
TRS407
TRS408
TRS409
TRI401
2
2
2
4
8
2
2
4
12h
2
2
2
4
La presa 230V (trasformatore di isolamento) non è una comune presa colore blu con terra ore 6h ma è di colore
grigio ore 12h. L'utilizzatore deve avere la spina corrispondente.
SELECTRIC
www.selectric.it
