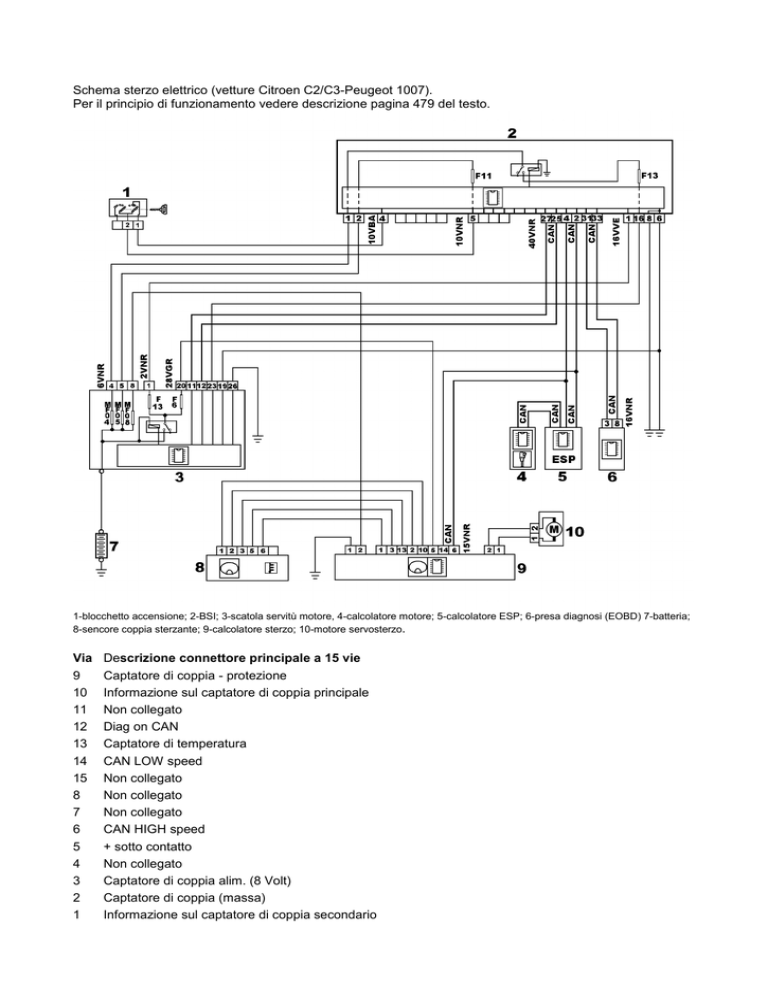

Schema sterzo elettrico (vetture Citroen C2/C3-Peugeot 1007).
Per il principio di funzionamento vedere descrizione pagina 479 del testo.
1-blocchetto accensione; 2-BSI; 3-scatola servitù motore, 4-calcolatore motore; 5-calcolatore ESP; 6-presa diagnosi (EOBD) 7-batteria;
8-sencore coppia sterzante; 9-calcolatore sterzo; 10-motore servosterzo.
Via
9
10
11
12
13
14
15
8
7
6
5
4
3
2
1
Descrizione connettore principale a 15 vie
Captatore di coppia - protezione
Informazione sul captatore di coppia principale
Non collegato
Diag on CAN
Captatore di temperatura
CAN LOW speed
Non collegato
Non collegato
Non collegato
CAN HIGH speed
+ sotto contatto
Non collegato
Captatore di coppia alim. (8 Volt)
Captatore di coppia (massa)
Informazione sul captatore di coppia secondario
Diagnosi e lettura dei difetti
Su questo tipo di servosterzo è possibile eseguire una diagnosi mediante l’apposito tester e leggere i difetti
memorizzati nel calcolatore: i più importanti sono elencati in tabella 1.
Tabella 1
Descrizione difetto
Tensione batteria bassa
Tensione batteria alta
Codice difetto
P0562
P0563
Difetto del calcolatore
P0606
Difetto telecodifica
P1613
Difetto perdita del segnale + sotto contatto
P1511
Difetto informazione velocità veicolo
P0500
P0501
Valore di velocità ricevuto non corretto
C1407
Difetto informazione motore
P0654
U1208
U1308
Informazione captatore di coppia
C1400
Valore coppia ricevuto non corretto
C1413
Cablaggio del motore del servosterzo elettrico (CC+)
C1401
Cablaggio del motore del servosterzo elettrico (CC-)
C1402
Difetto asservimento del motore del servosterzo elettrico C1404
Difetto sovraintensità del motore del servosterzo elettrico C1405
Difetto sollecitazione eccessiva del servosterzo elettrico C1406
Difetto assenza di informazioni velocità veicolo
C1408
Difetto alimentazione del captatore di coppia
C1409
Assenza di comunicazione sulla rete CAN
U1000
Difetto di comunicazione sulla rete CAN
U1003
Difetto di ricezione del calcolatore del motore
U1108
