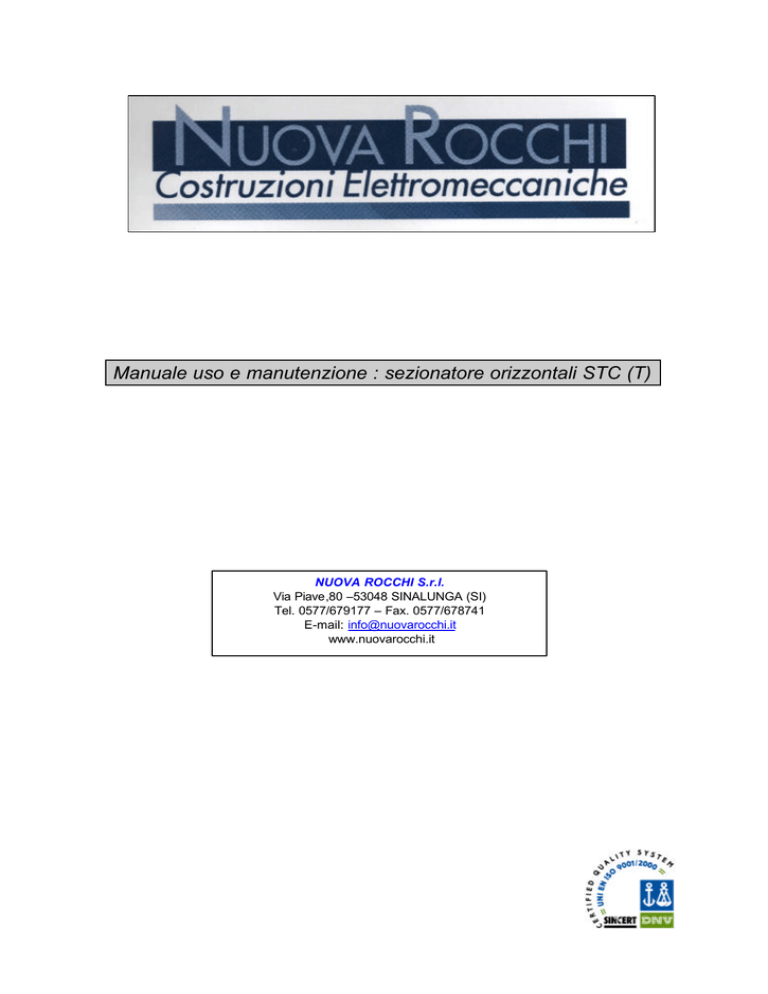

Manuale uso e manutenzione : sezionatore orizzontali STC (T) NUOVA ROCCHI S.r.l. Via Piave,80 –53048 SINALUNGA (SI) Tel. 0577/679177 – Fax. 0577/678741 E-mail: [email protected] www.nuovarocchi.it Manuale uso e manutenzione : sezionatore orizzontali STC (T) 1 ______________________________________________________________________________________________ Indice 1. Informazioni generali 3 1.1 1.2 Introduzione Consultazione di questo manuale 1.2.1 Note (simbolo ♦) 1.2.2 Avvertenze di sicurezza (simbolo ∆) 3 4 4 4 1.3 1.4 1.5 1.2.3 Segnale di pericolo (simbolo Invio di corrispondenza Identificazione Caratteristiche elettriche 4 4 5 6 2. Informazioni tecniche 7 2.1 2.2 Introduzione all'uso Descrizione 2.2.1 Basi di appoggio 2.2.2 Isolatori 2.2.3 Contatti fissi 2.2.4 Bracci mobili 2.2.5 Lame di terra 2.2.6 Sistema di trasmissione 2.2.7 Meccanismo di manovra 7 7 8 9 9 10 11 12 13 3. Installazione del sezionatore 18 3.1 3.2 3.3 3.4 3.5 Trasporto Piazzamento Livellamento Istruzioni per il montaggio Manovra 3.5.1 Comando della serie CM 3.5.2 Comando della serie CR 18 18 19 19 21 21 21 4. Manutenzione 23 4.1 4.2 Premessa Verifiche annuali 23 23 5. Parti di ricambio 25 5.1 5.2 Le parti di ricambio Come ordinare le parti di ricambio 25 25 6. Appendice 26 6.1 Schema impianto elettrico 26 ) Manuale uso e manutenzione : sezionatore orizzontali STC (T) 2 ______________________________________________________________________________________________ 6.2 Allegati complementari 26 Manuale uso e manutenzione : sezionatore orizzontali STC (T) 3 ______________________________________________________________________________________________ 1. Informazioni generali 1.1 Introduzione Il manuale di istruzioni d'uso fa parte della documentazione tecnica fornita a corredo dell’attrezzatura ed il suo scopo è di dare le informazioni necessarie per l'utilizzo del sezionatore orizzontale. Ogni modello di macchina è identificato da una sigla che ne specifica anche le principali caratteristiche. L'identificazione è fatta, secondo la norma internazionale, sulla targhetta apposta sul telaio della macchina. Il manuale è rivolto al responsabile di reparto, al personale adibito all'uso dell’apparecchiatura ed alla sua manutenzione che ne devono fare attenta lettura soffermandosi in modo particolare sulle parti sottolineate o evidenziate con sfondo e con i richiami specificati al capoverso 1.2 del presente capitolo. Per facilitare la consultazione è stato adottata un'adeguata simbologia grafica quale caratteri maiuscoli, caratteri in grassetto, sottolineatura e note bordate con sfondo più scuro. In questo manuale sono riportate le istruzioni per il montaggio e la manutenzione dei sezionatori orizzontali per alta tensione con comando a mano ed a motore. Le presenti istruzioni hanno lo scopo di: − descrivere le apparecchiature fornendone le principali caratteristiche costruttive ed illustrandone i principi di funzionamento; − servire da guida nella fase di montaggio e di messa in servizio; − mettere il Cliente in grado di controllare il funzionamento durante l’esercizio; − prescrivere alcune semplici operazioni di manutenzione da eseguirsi periodicamente, al fine di assicurare continuità e sicurezza di funzionamento. In particolare esse fanno riferimento ai sezionatori tripolari a doppia interruzione (serie STC), con eventuale sezionatore di terra associato (serie STCT), a poli affiancati o in fila indiana, con comando a motore o manuale, destinati ad essere installati nelle sottostazioni elettriche delle Ferrovie dello Stato. Di conseguenza essi sono costruiti in conformità alle Norme CEI 17/4 (Ed.V1978), fasc. 469, e alle Norme Tecniche T.E. 175 (Ed.1979) del Servizio Impianti Elettrici delle FF.SS. con foglio aggiuntivo I.E. 3211/1/1987. Manuale uso e manutenzione : sezionatore orizzontali STC (T) 4 ______________________________________________________________________________________________ 1.2 Consultazione di questo manuale Durante la lettura del presente manuale si incontrano vari tipi di simbologie la cui corretta interpretazione è riportata qui di seguito. 1.2.1 Note (simbolo ♦) Le note evidenziano informazioni particolarmente utili per il buon funzionamento della macchina. 1.2.2 Avvertenze di sicurezza (simbolo ∆) La mancata osservanza delle avvertenze di sicurezza comporta gravi rischi di infortunio, sia per l'operatore che per le altre persone. 1.2.3 Segnale di pericolo (simbolo ) Il segnale di pericolo indica situazioni di particolare pericolo dove l' operatore rischia di subire gravi infortuni. 1.3 Invio di corrispondenza Scrivendo o telefonando al Concessionario o alla ditta Nuova Rocchi S.r.l. per qualsiasi richiesta fornire sempre le seguenti informazioni: 1. 2. 3. 4. 5. Tipo e matricola Anno di costruzione Tensione nominale Corrente nominale Corrente di breve durata Manuale uso e manutenzione : sezionatore orizzontali STC (T) 5 ______________________________________________________________________________________________ 1.4 Identificazione La macchina è contraddistinta dalle diciture punzonate sulla targhetta metallica qui di seguito rappresentata e descritta. La targhetta è facilmente individuabile sulla struttura metallica di base del polo comandato. DESCRIZIONE DICITURE DELLA TARGHETTA Sezionatore tipo Modello N Matricola kV Tensione nominale A Corrente nominale kA/1” Corrente di breve durata kVp.i. Tensione di prova ad impulso atmosferico Misura dell’interasse minimo tra le fasi Interasse minimo delle fasi mm Anno v.m. Kv s.sez. Kv Anno di costruzione Tensione di tenuta a frequenza di esercizio verso massa Tensione di tenuta a frequenza di esercizio sul sezionatore Manuale uso e manutenzione : sezionatore orizzontali STC (T) 6 ______________________________________________________________________________________________ 1.5 Caratteristiche elettriche Da un punto di vista elettrico, i parametri che caratterizzano i sezionatori oggetto del presente fascicolo di istruzioni sono i seguenti: Caratteristiche elettriche Tensione nominale (Kv) 66 132 150 Numero dei poli (n.) 3 3 3 Tensione massima di riferimento (kV) 72,5 145 170 Corrente nominale (A) 630 800 800 Corrente nominale di breve durata : valore efficace (kA) 10 20 20 Valore di cresta (kA) 25 50 50 verso massa (kV) 375 650 750 sul sezionamento (kV) 375 750 860 verso massa (kV) 140 275 325 sul sezionamento (kV) 160 315 375 Tensione di prova ad impulso atmosferico: Tensione di tenuta a frequenza di esercizio (un minuto): Tensione nominale di alimentazione: motore V c.c. 132 +/- 15% res. riscaldamento V. c.a/Hz 220 +/- 20%/50 circuiti comandi ausiliari e seganalazioni V.c.c. 132 +/- 15% Livello di isolamento Isolamento pieno Manuale uso e manutenzione : sezionatore orizzontali STC (T) 7 ______________________________________________________________________________________________ 2. Informazioni tecniche 2.1 Introduzione all'uso Prima di iniziare l’installazione, leggete attentamente questo manuale di istruzioni, allo scopo di conoscere l’apparecchiatura e di conseguenza poter operare su di essa senza rischi di infortunio. L’apparecchiatura può essere messa in funzione solo dopo aver letto attentamente il presente manuale. Conservate con cura questo manuale perché fa parte integrante dell’apparecchiatura, e ad esso dovrete sempre riferirvi per eseguire al meglio e nelle massime condizioni di sicurezza le operazioni che sono descritte. 2.2 Descrizione I sezionatori per esterno della serie STC (T) sono sezionatori per esterno dotati di tre colonne di isolatori per polo, di cui quella centrale rotante. L’elemento caratterizzante di tale sezionatori è il particolare movimento del braccio mobile che avviene in due fasi distinte: durante la manovra di chiusura, infatti, esso si muove dapprima su di un piano orizzontale restando solidale all'isolatore centrale e successivamente, ad imbocco avvenuto, ruota attorno al suo asse longitudinale. Con tale movimento è possibile ottenere notevoli pressioni di contatto senza applicare sforzi eccessivi all'albero di comando e senza sollecitare gli isolatori laterali; è inoltre garantita un'efficace azione autopulente dei contatti. Le parti principali che compongono un sezionatore tripolare della serie STC(T) sono (Fig. 2.1): − − − − − − − le basi di appoggio (Fig. 2.1-A); gli isolatori (Fig. 2.1-B); i contatti fissi (Fig. 2.1-C); i bracci mobili (Fig. 2.1-D); le lame di terra eventuali (Fig. 2.1-E) il sistema di trasmissione: verticale (Fig. 2.1-F) e orizzontale (Fig. 2.1-G); il meccanismo di manovra: a motore (Fig. 2.1-H) o, in alternativa, manuale (Fig. 2.1-I). Manuale uso e manutenzione : sezionatore orizzontali STC (T) 8 ______________________________________________________________________________________________ Fig. 2.1 La figura 2.1 fa riferimento ad una installazione a poli affiancati ma la sua validità può essere estesa anche all'installazione con poli in fila indiana poiché la tipologia dei componenti del sezionatore non varia nelle due versioni. Nel seguito vengono descritte le caratteristiche fondamentali di ciascuna delle parti precedentemente elencate. 2.2.1 Basi di appoggio Fig. 2.2 La base di appoggio di ciascun polo è costituita da un tubo di acciaio a cui vengono fissati i supporti per gli isolatori. Manuale uso e manutenzione : sezionatore orizzontali STC (T) 9 ______________________________________________________________________________________________ Le tre basi differiscono tra loro soltanto per la presenza o meno dei morsetti (Fig. 2.2-A) di collegamento alle aste della trasmissione orizzontale, oppure del supporto (Fig. 2.2-B) di guida degli alberi verticali di manovra. Ciascuna base è provvista degli attacchi (Fig. 2.2-C) per il fissaggio del polo al cavalletto di sostegno e di due bulloni M12 contrapposti (Fig. 2.2-D) per la messa a terra. Alle due estremità della base sono saldati i supporti rialzati (Fig. 2.2-E) per gli isolatori laterali mentre nel mezzo è situata la base rotante (Fig. 2.2-F) dell'isolatore centrale, tenuta in guida da cuscinetti a sfere. 2.2.2 Isolatori Ciascun polo è provvisto di 3 isolatori identici tra loro (Fig. 2.1-B), in porcellana marrone, del tipo a nucleo pieno in un unico pezzo, con le seguenti caratteristiche a norme IEC: Tipo IEC Tensione nominale (KV) Classe∗ Linea di fuga minima (mm) C4-325 C4-650 C4-750 72,5 145 170 I I II I II 1325 2300 3350 2700 3900 Altezza (mm) 770 1500 1700 Tensione di tenuta ad impulso atmosferico (KV) 325 650 750 Tensione di tenuta a 50 Hz sotto pioggia 140 275 325 Carico di rottura a flessione (N) 4000 4000 4000 Carico di rottura a torsione (Nm) 2500 3000 3000 2.2.3 Contatti fissi Ciascun polo è provvisto di due contatti fissi (Fig. 2.3) montati sugli isolatori laterali. I due contatti vengono convenzionalmente chiamati "sinistro" e "destro" e si differenziano tra loro soltanto per la posizione degli "agganci" (Fig. 2.3-E) per il braccio mobile. Ciascun contatto fisso è formato da una fusione in lega di alluminio (Fig. 2.3-A) che funge da supporto per le parti in rame: − − il terminale di attacco (Fig. 2.3-B) cilindrico; le due dita di contatto (Fig. 2.3-C), in piatto sagomato in modo tale da ottenere un incremento della pressione durante un eventuale cortocircuito. Tutte le parti in rame sono coperte da un sottile strato d'argento (N.B.: nel seguito con il termine rame "argentato" si intenderà sempre rame rivestito da un flash di argento con spessore dell'ordine del micron). ∗ Classe I: Classe II: isolamento normale isolamento antisale Manuale uso e manutenzione : sezionatore orizzontali STC (T) 10 ______________________________________________________________________________________________ Fig. 2.3 In questo, come in tutti gli altri casi analoghi, il collegamento tra le parti in rame e quelle in alluminio è ottenuto mediante bulloneria in acciaio inossidabile, previa interposizione di una speciale pasta antiossidante in grado di garantire la stabilità della connessione nel tempo. La pressione di contatto, a sezionatore chiuso, è assicurata da molle (Fig. 2.3-D) di acciaio inossidabile con un carico nominale di lavoro di circa 15 Kg. La forza totale con cui i contatti fissi premono sulla lama mobile è però influenzata dall'elasticità delle dita di contatto sagomate il cui contributo dipende da diversi fattori, difficilmente controllabili. Al momento del collaudo in fabbrica viene verificato che tale contributo sia sempre positivo, e quindi che, inserendo tra i contatti fissi una opportuna cella di carico in sostituzione del contatto mobile, la forza misurata sia in ogni caso superiore a 15 Kg. (valori normali sono compresi tra i 15 e i 25 Kg). 2.2.4 Bracci mobili Il braccio mobile (Fig. 2.4) di ciascun polo è costituito da un tubo (Fig. 2.4-A) in lega di alluminio alle cui estremità, opportunamente pressate, sono fissati i contatti mobili (Fig. 2.4-B) in piatto di rame argentato. Fig. 2.4 Manuale uso e manutenzione : sezionatore orizzontali STC (T) 11 ______________________________________________________________________________________________ Il tubo viene tenuto in guida, su cuscinetti in materiale antifrizione, dalla scatola centrale (Fig. 2.4C) fissata all'isolatore rotante. Tale scatola, in acciaio inossidabile stampato, contiene il meccanismo che determina il particolare movimento del braccio di cui si è già fatto cenno: − − − a sezionatore aperto una molla (Fig. 2.4-D) mantiene i contatti mobili inclinati di 45°: tale disposizione è determinata da un bullone di finecorsa già regolato in fabbrica; durante la manovra di chiusura il braccio si mantiene solidale all’isolatore centrale fino a quando i contatti mobili non toccano quelli fissi: la ulteriore rotazione dell'isolatore si traduce, grazie ad una leva (Fig. 2.4-F) e ad un perno snodato (Fig. 2.4-E), in un movimento rotatorio del braccio attorno al suo asse longitudinale; a chiusura ultimata i contatti mobili vengono a trovarsi in posizione verticale ed all'interno degli "agganci" (Fig. 2.3-E) ricavati sui contatti fissi per cui sono impossibili aperture accidentali del sezionatore. Naturalmente le varie fasi si susseguono in ordine inverso durante una manovra di apertura. 2.2.5 Lame di terra La lama di terra di ciascun polo è costituita da un braccio in lega di alluminio (Fig. 2.5-A) alla cui estremità superiore vi è il contatto mobile (Fig. 2.5-B), formato da due piatti di rame argentato sagomati; il contatto fisso (Fig. 2.5-D), anch'esso in piatto di rame argentato, è invece imbullonato al contatto fisso destro del circuito principale (Fig. 2.3). La pressione di contatto a lama di terra chiusa è assicurata da una molla di acciaio inossidabile (Fig. 2.5-C) con carico nominale di lavoro di circa 15 Kg. Fig. 2.5 Manuale uso e manutenzione : sezionatore orizzontali STC (T) 12 ______________________________________________________________________________________________ Come per il sezionatore di linea, anche in questo caso la forza totale di contatto è influenzata da vari parametri (si noti tra l'altro che il contatto fisso non è in asse con la molla) che fanno sì che il suo valore sia variabile: si ritengono normali valori compresi tra 12 e 20 Kg. All'estremità opposta il braccio termina con un manicotto spinato ad un perno (Fig. 2.5-E) che è libero di ruotare su bronzine entro due supporti (Fig. 2.5-F) fissati alla base del polo. Le lame di terra dei tre poli si differiscono tra loro proprio per le caratteristiche di tale perno: − − − tutti i perni sono dotati di una leva (Fig. 2.5-G) che garantisce una certa regolazione delle aste stesse; tale leva, andando a toccare sull'apposito bullone (Fig. 2.5-I) previsto solo sul polo centrale, funge anche da finecorsa a sezionatore di terra aperto; sul perno della lama centrale è montata una molla di bilanciamento (Fig. 2.5-L); il perno della lama di terra cosiddetta di "comando" è più lungo ed è dotato di una seconda leva (Fig. 2.5-M) per il collegamento, mediante apposito morsetto (Fig. 2.5-H), all’asta di rinvio della trasmissione verticale. La continuità elettrica tra il braccio e la base del polo è assicurata da una treccia flessibile di rame stagnato (Fig. 2.5-N). 2.2.6 Sistema di trasmissione Il sistema di trasmissione è costituito da una serie di aste e di leve in acciaio zincato a caldo opportunamente collegate tra loro. Poiché la loro disposizione dipende dalla particolare configurazione di montaggio non è possibile fare riferimento ad uno schema valido in ogni caso, allo scopo di individuare i vari componenti, si riporta nella figura, a titolo di esempio, il sistema di trasmissione del sezionatore a poli affiancati con lame di terra. A. Trasmissione verticale. Per trasmissione verticale s’intende l'insieme di leve che serve a trasmettere il movimento del meccanismo di manovra ad uno dei tre poli che assume il nome di "polo di comando". Fig. 2.6 I componenti fondamentali della trasmissione verticale, sia del sezionatore di linea che del sezionatore di terra (Fig. 2.6), sono: − un albero verticale (Fig. 2.6-A) provvisto nella sua parte inferiore di una treccia di rame (Fig. 2.6-B) che garantisce la continuità elettrica con il meccanismo di manovra; Manuale uso e manutenzione : sezionatore orizzontali STC (T) 13 ______________________________________________________________________________________________ − − una leva (Fig. 2.6-C) fissata mediante cuscinetti a bulloni all'estremità superiore dell'albero verticale; tale leva, andando a poggiare sugli appositi bulloni (Fig. 2.6-E) previsti sulla base di appoggio del polo centrale, funge ance da finecorsa per il sezionatore di linea; un'asta di rinvio (Fig. 2.6-D) che collega la leva dell'albero verticale al polo di comando. B. Trasmissione orizzontale. Per trasmissione orizzontale (Fig. 2.7) s’intende l'insieme di aste che garantisce il collegamento tra il polo di comando e gli altri due poli ("poli rinviati") onde permettere la manovra simultanea della terna. Fig. 2.7 Per il sezionatore di linea tali aste (Fig. 2.7-A) collegano tra loro i supporti rotanti dei tre poli, mentre per il sezionatore di terra le aste suddette (Fig. 2.7-B) collegano le aste saldate ai perni girevoli. Tali aste, così come quelle della trasmissione verticale, sono "regolabili in lunghezza" mediante scorrimento all'interno dei morsetti di collegamento (Fig. 2.2-A e Fig. 2.5-H), sempre previsti ad almeno una delle estremità. 2.2.7 Meccanismo di manovra I meccanismi di manovra di cui possono essere dotati i sezionatori della serie STC(T) sono i seguenti: a) b) serie CM: − tipo CM001 per il comando dei sezionatori senza lame di terra; − tipo CM002 per il comando dei sezionatori con lame di terra; serie CR: − tipo CR100 per il comando dei sezionatori senza lame di terra; − tipo CR200 per il comando dei sezionatori con lame di terra; Manuale uso e manutenzione : sezionatore orizzontali STC (T) 14 ______________________________________________________________________________________________ Nel seguito verranno illustrate le caratteristiche costruttive di ciascun tipo di comando, mentre per le modalita' di esecuzione delle varie manovre possibili a sezionatore installato si rimanda al capitolo 3.5. A. Serie CM. I meccanismi di manovra della serie CM (Fig. 2.8) sono adatti alla manovra MANUALE sia dei sezionatori di linea che degli eventuali sezionatori di terra associati. Fig. 2.8 La struttura portante (Fig. 2.8-A) di tali meccanismi è costituita da carpenteria zincata a caldo su cui poggiano uno (CM001) o due (CM002) manicotti girevoli (Fig. 2.8-B e Fig. 2.8-C) destinati a ricevere gli alberi verticali di manovra; i manicotti, anche essi in acciaio zincato, hanno una forma che permette di realizzare l’interblocco meccanico tra il sezionatore di linea e l'eventuale sezionatore di terra, e sono provvisti della sede per l'inserimento della leva di manovra. Il tutto è contenuta da una cassa in acciaio inox (grado di protezione IP44) con uno sportello incernierato. Sul fronte della cassa vi sono i pulsanti di consenso alla manovra. Manuale uso e manutenzione : sezionatore orizzontali STC (T) 15 ______________________________________________________________________________________________ Fig. 2.9 Internamente alla scatola (Fig. 2.9-A) vi è un pannellino metallico a cui, mediante appositi supporti, sono fissati: − − − i commutatori con i contatti ausiliari del sezionatore di linea (Fig. 2.9-B) e del sezionatore di terra (Fig. 2.9-C); la resistenza anti-condensa (Fig. 2.9-D); la morsettiera componibile (Fig. 2.9-E). Sempre all'interno della scatola, ma direttamente avvitati alla struttura portante, vi sono gli elettromagneti di blocco del sezionatore di linea (Fig. 2.9-F) e del sezionatore di terra (Fig. 2.9-G). Tali elettromagneti hanno anche la funzione di individuare unicamente e automaticamente le posizioni di finecorsa dei sezionatori e sono azionabili elettricamente mediante i pulsanti esterni alla scatola o, manualmente in caso di emergenza, tirando verso il basso il dado (Fig. 2.9-H e Fig. 2.9-I) appositamente previsto. Lo schema di cablaggio del meccanismo di manovra è illustrato nel disegno SCM..., mentre le caratteristiche elettriche dei vari componenti sono riportate nell'apposito elenco (per entrambi si vedano gli allegati). B. Serie CR. I meccanismi di manovra della serie CR sono adatti alla manovra a MOTORE dei sezionatori di linea e MANUALE degli eventuali sezionatori di terra associati. Essi sono provvisti di un contenitore (Fig. 2.10-A) (grado di protezione IP 44), in lamiera di acciaio con un'ampia porta frontale (Fig. 2.10-B) incernierata sul lato destro e dotata di una serratura lucchettabile (Fig. 2.10-C) sul lato sinistro. Manuale uso e manutenzione : sezionatore orizzontali STC (T) 16 ______________________________________________________________________________________________ Fig. 2.10 Esternamente al contenitore vi sono: − − − − − − − uno (CR 100) o due (CR 200) manicotti girevoli (Fig. 2.10-D, Fig. 2.10-E), in acciaio zincato a caldo, destinati a ricevere gli alberi verticali di manovra; il manicotto (Fig. 2.10-E) per l'albero del sezionatore di terra è dotato della sede per l'inserimento della leva di manovra; il pulsante (Fig. 2.10-F) per il consenso alla manovra del sezionatore di terra; 2 bulloni M12 (Fig. 2.10-G) per la messa a terra del contenitore di cui quello superiore serve anche per il collegamento alle trecce di rame degli alberi verticali di manovra; una piastra asportabile (Fig. 2.10-H) sul fondo; una cassettina in acciaio inox (Fig. 2.10-I) contenente l'elettromagnete che inibisce, se diseccitato, l'inserimento della leva per la manovra manuale di emergenza. La cassettina è completa di sportellino con guarnizione che chiude il foro di ingresso della manovella; pulsante di azionamento elettromagnete; spia verde di presenza tensione ai capi dell'elettromagnete. All'interno del contenitore trovano posto: − − il motore elettrico; il riduttore di velocità, meccanicamente irreversibile, così da garantire al sezionatore di linea il mantenimento di qualsiasi posizione raggiunta, anche in presenza di sollecitazioni esterne; il riduttore è dotato della sede per l'inserimento della manovella per la manovra manuale di emergenza; Manuale uso e manutenzione : sezionatore orizzontali STC (T) 17 ______________________________________________________________________________________________ − − − − − − i finecorsa meccanici, che individuano le posizioni estreme, ricavati su dischi in acciaio, solidali ai manicotti girevoli: la forma di tali dischi permette di realizzare l'interblocco meccanico tra il sezionatore di linea e l'eventuale sezionatore di terra; il gruppo dei contatti ausiliari e di comando del sezionatore di linea: i tre contatti superiori servono per il funzionamento del motore, mentre gli altri sono disponibili per segnalazioni o per la realizzazione di interblocchi elettrici; poiché ciascun contatto viene comandato da una camma, regolabile con continuità e indipendentemente dalle altre, l'intero gruppo può essere programmato secondo un qualsiasi diagramma di commutazione; il commutatore con i contatti ausiliari del sezionatore di terra; l'elettromagnete di blocco del sezionatore di terra: come per il caso precedente, l'elettromagnete ha anche la funzione di individuare unicamente ed automaticamente le posizioni di finecorsa del sezionatore ed è azionabile elettricamente mediante il pulsante posto sul coperchio o, manualmente in caso di emergenza, tirando verso il basso il dado appositamente previsto; un pannello metallico a cui sono fissati i componenti elettrici; per consentire un agevole accesso a questi ultimi ed alle camme dei contatti, tale pannello è incernierato sul lato sinistro ed è tenuto in posizione da un pomello filettato. In particolare sul fronte vi sono: − − − − − − − l'interruttore magnetotermico di protezione del motore 6M; l'interruttore magnetotermico di protezione della resistenza 6R; l'interruttore magnetotermico di protezione comandi GC; i pulsanti per il comando elettrico dal posto, PAL per l'apertura e PCL per la chiusura; i microinterruttori BP che impediscono la manovra elettrica a distanza se la porta del contenitore è aperta; il relè di minima tensione 27; la morsetteria componibile MRS è posta sul fondo del contenitore. Sul retro del pannello vi sono: − − − − il contattore di apertura XA; il contattore di chiusura XC; la resistenza anticondensa RA. Lo schema di cablaggio del meccanismo di manovra è illustrato nel disegno SCR..., mentre le caratteristiche elettriche dei vari componenti sono riportate nell'apposito elenco (per entrambi, si vedano gli allegati). Manuale uso e manutenzione : sezionatore orizzontali STC (T) 18 ______________________________________________________________________________________________ 3. Installazione del sezionatore 3.1 Trasporto L’apparecchiatura elettrica al momento della spedizione viene smontata ed il trasporto avviene in casse di legno. Fig.3.1 3.2 Piazzamento Il cavalletto di sostegno deve essere adatto a sopportare il peso dell’apparecchiatura, senza consentire oscillazioni eccessive. Manuale uso e manutenzione : sezionatore orizzontali STC (T) 19 ______________________________________________________________________________________________ 3.3 Livellamento L'operazione di livellamento è una operazione molto delicata alla quale bisogna riservare la massima attenzione. ♦ L'operazione di livellamento necessita di una accurata esecuzione dato che un buon livellamento è fondamentale per un corretto funzionamento. 3.4 Istruzioni per il montaggio Allo scopo di permettere una rapida e facile messa a servizio, il sezionatore viene parzialmente montato in fabbrica e, di conseguenza, il numero di particolari da assemblare durante l'installazione è sempre molto contenuto. Ciascun particolare inoltre è facilmente individuabile grazie alla sigla che compare sia sul particolare stesso che nel disegno d'insieme del sezionatore (si vedano gli allegati). In tale disegno inoltre sono indicati i punti in cui deve essere impiegata la bulloneria di assiemaggio che viene fornita in appositi sacchetti. Per una corretta messa in servizio di un sezionatore tripolare bisogna eseguire, in successione, le operazioni descritte nel seguito. 1. 2. 3. 4. 5. Individuare con precisione tutti i particolari elencati nella legenda del disegno d'insieme. Montare i tre poli del sezionatore direttamente sul cavalletto di sostegno procedendo, per ciascuno di essi, come segue: − fissare la base (Fig. 2.1-A) sul cavalletto nella posizione indicata nel disegno d'insieme verificando, prima di serrare le viti, che sia orizzontale e che gli attacchi (Fig. 2.2-C) appoggino perfettamente sulla struttura di supporto; in caso contrario è necessario spessorare usando le apposite rondelle a C in alluminio fornite a corredo del sezionatore; − fissare gli isolatori (Fig. 2.1-B) alla base di appoggio facendo in modo, con l'ausilio di eventuali rondelle a C da inserire in corrispondenza delle viti di fissaggio, che le tre flange superiori siano orizzontali e complanari; (N.B. E' importante compensare, con le suddette rondelle a C, eventuali incurvature della superficie superiore del supporto rotante delle basi al fine di evitare danni alla flangia inferiore degli isolatori al momento del serraggio dei bulloni). − montare i cuscinetti fissi (Fig. 2.1-C) e il braccio mobile (Fig. 2.1-D) sugli isolatori rispettando la posizione indicata nel disegno d'insieme (si faccia, in particolare, attenzione alla posizione relativa braccio-base rotante); − verificare che i contatti mobili (Fig. 2.4-B) tocchino simultaneamente i rispettivi contatti fissi e che l'imbocco sia centrato; in caso contrario è necessario giocare sui laschi esistenti tra i fori e le viti di fissaggio ed eventualmente spessorare con rondelle a C. Portare e mantenere in posizione di chiuso i bracci mobili dei tre poli; in tale posizione i contatti mobili (Fig. 2.4-B) devono essere perfettamente verticali e all'interno degli agganci (Fig. 2.3-E) situati sui contatti fissi (N.B.: la posizione di chiuso può essere mantenuta, per esempio con l'ausilio di comuni morsetti montati in modo da tenere bloccata la base rotante). Collegare le basi rotanti dei tre poli mediante le aste (Fig. 2.7-A) della trasmissione orizzontale serrando cuscinetti ad una coppia di 2,5 Kgm. Fissare il meccanismo di manovra alla struttura di supporto come indicato nel disegno d'insieme e portarlo manualmente nella posizione di chiuso; nei comandi manuali tale posizione è, come detto, determinata dall'ancora dell'elettromagnete che va ad impegnare il foro appositamente predisposto sul manicotto girevole (Fig. 2.8-B); nei comandi a motore, invece, la posizione di chiuso è determinata dal contatto dei finecorsa meccanici montati sui Manuale uso e manutenzione : sezionatore orizzontali STC (T) 20 ______________________________________________________________________________________________ manicotti girevoli (Fig. 2.9-D, Fig. 2.9-E), già regolati in fabbrica, con gli appositi riscontri. Quanto sopra vale anche per la posizione di aperto. 6. Previo smontaggio della leva (Fig. 2.6-C) posta alla sua sommità inserire l'albero verticale di manovra (Fig. 2.6-A), superiormente nell'apposito foro del supporto di guida (Fig. 2.2-B) e inferiormente nel manicotto (Fig. 2.9-D, Fig. 2.9-E) del meccanismo di comando. 7. Facendo attenzione alla posizione della treccia di rame (Fig. 2.6-B) che deve essere collegata ad uno dei bulloni di terra (Fig. 2.9-G) del comando, unire il manicotto e l'albero verticale, mediante le due spine elastiche appositamente fornite (si veda il dettaglio in figura 7). 8. Rimontare la leva (Fig. 2.6-C) all'estremità superiore dell'albero verticale (Fig. 2.6-A) e collegarla alla base rotante (Fig. 2.2-F) del polo di comando mediante la asta di rinvio (Fig. 2.6-D), posizionando i vari componenti della trasmissione verticale secondo lo schema di Fig. 2.6. E' molto importante la regolazione del fine - corsa (Fig. 2.6-E) in modo che la leva (Fig. 2.6-C) poggi su di esso dopo aver superato il punto morto di circa 2°. 9. Portare manualmente il sezionatore in posizione di aperto e regolare la vite di finecorsa (Fig. 2.6-F). 10. Eseguire alcune manovre di chiusura e di apertura per verificare il corretto funzionamento della terna curando in modo particolare che i tre poli si muovano in maniera simultanea e, soprattutto, che ciascun polo sia effettivamente chiuso (si veda in tal proposito l'operazione n. 3) quando interviene il finecorsa del comando. In caso contrario bisognerà "modificare la lunghezza" delle aste di collegamento facendole scorrere all'interno degli appositi morsetti; in particolare agendo sull'asta di rinvio (Fig. 2.6-D) si modificherà la posizione di tutti i tre poli rispetto al comando, mentre agendo sulle aste della trasmissione orizzontale (Fig. 2.7-A) si regolerà la simultaneità del movimento dei tre poli. A questo punto, si passa al montaggio dell'eventuale sezionatore di terra; qualora non fosse previsto si devono trascurare le operazioni dalla n. 11 alla n. 19. 11. Fissare alla base di appoggio (Fig. 2.1-A) di ciascun polo la lama di terra (Fig. 2.1-E) relativa, nella posizione indicata dal disegno d'insieme. Si noti che in corrispondenza di una delle viti di fissaggio dei supporti (Fig. 2.5-F) dovrà essere collegata la treccia di rame (Fig. 2.5-N) che garantisce la continuità elettrica tra braccio e base. 12. Portare le tre lame di terra in posizione di chiuso. E' importante controllare che il contatto fisso (Fig. 2.5-D) sia: − al momento dell'imbocco, centrato rispetto al contatto mobile (Fig. 2.5-B); − a sezionatore chiuso, alla giusta distanza dall'asse della molla (Fig. 2.5-C). Per soddisfare le due condizioni precedenti potrà essere necessario giocare sui laschi esistenti tra i fori e le viti di fissaggio sia dei supporti (Fig. 2.5-F) dei bracci che dei contatti fissi (Fig. 2.5-D). 13. Collegare tra loro le tre lame di terra inserendo tra le leve (Fig. 2.5-G) le aste della trasmissione orizzontale (Fig. 2.7-B), serrando i cuscinetti (Fig. 2.5-O) ad un a coppia di 2,5 Kgm; 14. Portare il comando delle lame di terra in posizione di chiuso, e in tale posizione regolare il finecorsa meccanico del comando (solo per CR 200) in modo che possa intervenire, solo in caso di emergenza, in leggero ritardo rispetto all'elettromagnete. 15. Previo smontaggio della leva posta alla sua sommità, inserire l'albero verticale di manovra (Fig. 2.6-A) superiormente nell'apposito foro del supporto di guida (Fig. 2.2-B) e inferiormente nel manicotto (Fig. 2.9-D, Fig. 2.9-E) del meccanismo di comando. 16. Facendo attenzione alla posizione della treccia di rame(Fig. 2.6-B), che deve essere collegata ad uno dei bulloni di terra (Fig. 2.9-G) del comando, unire il manicotto e l'albero verticale mediante le due spine elastiche appositamente fornite. 17. Rimontare la leva (Fig. 2.6-C) all'estremità superiore dell'albero verticale e collegarla alla leva (Fig. 2.5-M) della lama di terra "di comando" mediante l'asta di rinvio (Fig. 2.6-D). 18. Portare il sezionatore di terra in posizione di aperto e regolare la vite di finecorsa (Fig. 2.5-I) in modo che la lama di terra centrale appoggi su di essa; regolare inoltre (solo per CR 200) il finecorsa meccanico analogamente a quanto fatto nella posizione di chiuso. Manuale uso e manutenzione : sezionatore orizzontali STC (T) 21 ______________________________________________________________________________________________ 19. Eseguire alcune manovre di chiusura e di apertura per verificare il corretto funzionamento controllando la simultaneità dei tre poli tra di loro e della terna rispetto al comando. In caso contrario bisognerà effettuare le stesse regolazioni descritte per il sezionatore di linea all'operazione n. 10. 20. Collegare i cavi di alimentazione e di segnalazione alla morsettiera posta all'interno del meccanismo di manovra. Per permettere l'ingresso dei cavi è necessario forare la piastra asportabile (Fig. 2.9-H) e dotarla degli adeguati pressacavi. 21. Nel caso di comando a motore, regolare le camme dei contatti ausiliari in modo da ottenere le segnalazioni desiderate (N.B.: le prime due camme regolano l'intervento dei finecorsa elettrici del motore e sono già regolate in fabbrica in modo che intervengano in leggero anticipo rispetto ai corrispondenti fine corsa meccanici; la terza comanda l'interblocco tra sezionatore di linea e lame di terra ed anch'essa è già regolata in fabbrica) 22. Spalmare un leggero strato di vaselina neutra o, preferibilmente di grasso al bisolfuro di molibdeno sulle superfici di tutti i contatti, fissi e mobili. 23. Ingrassare tutti i perni della trasmissione. 24. Effettuare i collegamenti all'impianto AT e alla rete di terra. 3.5 Manovra Le modalità di esecuzione delle varie manovre possibili sul sezionatore installato dipendono naturalmente dal tipo di comando di cui il sezionatore stesso è dotato. 3.5.1 1. 2. Manovra manuale del sezionatore di linea: − accertarsi che il sezionatore di terra associato sia in posizione di aperto (solo per CM 002); − inserire la leva di manovra nell'apposita sede ricavata sul manicotto girevole; − premere il pulsante di consenso (Fig. 2.9-F) e tenerlo premuto (N.B.: in qualche caso può essere necessario forzare leggermente la leva di manovra in una delle due direzioni per evitare che l'attrito tenga bloccata l'ancora dell'elettromagnete nella sua sede); − ruotare la leva nella direzione opportuna rilasciando il pulsante durante la rotazione. Per un più sicuro funzionamento dal sezionatore si consiglia di effettuare la manovra di chiusura in due tempi, ovvero portando dapprima i bracci mobili fino a toccare i contatti fissi e successivamente facendoli ruotare all'interno degli stessi. Manovra manuale del sezionatore di terra (solo per CM 002): − assicurarsi che il sezionatore di linea associato sia in posizione di aperto; − inserire la leva di manovra nell'apposita sede ricavata sul manicotto girevole; − premere il pulsante di consenso (Fig. 2.9-F) e tenerlo premuto; − ruotare la leva nella direzione opportuna rilasciando il pulsante durante la ruotazione. Per un più sicuro funzionamento del sezionatore di terra si consiglia, durante la chiusura, di far entrare i contatti mobili nei fissi con una certa velocità per permettere loro di raggiungere la posizione di finecorsa; viceversa, per l'apertura è necessario inizialmente un movimento rapido della leva per ottenere il disinnesto dei contatti. 3.5.2 1. Comando della serie CM Comando della serie CR Manovra a motore del sezionatore di linea: per il comando elettrico del posto: Manuale uso e manutenzione : sezionatore orizzontali STC (T) 22 ______________________________________________________________________________________________ 2. 3. − aprire la porta (Fig. 2.9-B) del contenitore (in tal modo si impedisce qualsiasi manovra a distanza); − assicurasi che il sezionatore di terra associato sia in posizione di aperto (solo per CR 200); − schiacciare il pulsante PAL per l'apertura o PCL per la chiusura. Se venisse a mancare l'alimentazione durante la manovra, il sezionatore si fermerebbe nella posizione raggiunta; al ritorno dell'alimentazione sarebbe necessario premere nuovamente PAL o PCL per proseguire la manovra iniziata o invertire il senso di rotazione del sezionatore. Chiudendo la porta del contenitore si rende possibile il comando a distanza. Manovra a mano del sezionatore di linea: − aprire la porta (Fig. 2.9-B) del contenitore; − premere il pulsante dell'interblocco (Fig. 2.9-I) per liberare il foro di entrata ed inserire la manovella nell'apposita sede sul riduttore di velocità; − assicurarsi che il sezionatore di terra associato sia in posizione di aperto (solo per CR 200); − ruotare la manovella nel senso opportuno; Si noti che a manovella inserita è impossibile qualsiasi manovra elettrica. Manovra a mano del sezionatore di terra (solo per CR 200) − assicurarsi che il sezionatore di linea associato sia in posizione di aperto; − inserire la leva di manovra nell'apposita sede ricavata sul manicotto girevole (Fig. 2.9-E); − premere il pulsante di consenso (Fig. 2.9-F) e tenerlo premuto); − ruotare la leva nella direzione opportuna rilasciando il pulsante durante la rotazione. Per un piu' sicuro funzionamento del sezionatore di terra vale quanto detto al punto A2. Manuale uso e manutenzione : sezionatore orizzontali STC (T) 23 ______________________________________________________________________________________________ 4. Manutenzione 4.1 Premessa I sezionatori sono stati progettati per garantire la massima affidabilità con la minima manutenzione possibile anche nelle più gravose condizioni di esercizio. Se il sezionatore viene raramente azionato, per ragioni tecniche di esercizio, dovrà essere azionato almeno una volta all’anno per verificarne la sua efficienza tecnico-funzionale. ∆ La frequenza delle operazioni di manutenzione dipende dall’ambiente in cui i sezionatori sono installati. In un ambiente pulito essi possono funzionare regolarmente anche per molti anni senza richiedere , da parte dell’utilizzatore, la minima manutenzione, mentre in ambienti inquinati sono necessari interventi relativamente frequenti. ∆ Per un ambiente atmosferico normale si consiglia di effettuare , mediamente una volta all’anno, le normali verifiche di funzionamento. 4.2 Verifiche annuali Il sezionatore della serie STC(T), come detto, non necessita di manutenzioni specifiche. Premesso questo si consiglia almeno una volta all’anno di eseguire le seguenti operazioni: − Controllo a vista del sezionatore e di tutte le articolazioni presenti sull’apparecchiatura. − Verifica del movimento e, se necessario, regolazione delle aste di trasmissione in modo da riportare il sezionatore nelle condizioni iniziali. − Controllo delle regolazioni dei finecorsa elettrici e meccanici. − Controllo del serraggio di tutti i bulloni. Manuale uso e manutenzione : sezionatore orizzontali STC (T) 24 ______________________________________________________________________________________________ − Lavaggio e sgrassaggio degli isolatori. − Ingrassaggio di tutti gli snodi (necessario, in ogni caso, ogni 200 manovre). − Pulizia e sgrassaggio dei contatti principali e nuovo ingrassaggio con vaselina neutra o preferibilmente, con Molicompound-El. Prima di ogni intervento di manutenzione la macchina deve essere isolata dalla rete di alimentazione elettrica. Il mancato rispetto della sicurezza di isolamento dalla rete elettrica è di piena responsabilità dell’utente. Manuale uso e manutenzione : sezionatore orizzontali STC (T) 25 ______________________________________________________________________________________________ 5. Parti di ricambio 5.1 Le parti di ricambio La macchina è divisa in diversi gruppi dai quali si possono rilevare i componenti da ordinare in caso di anomalie o guasti. Le tabelle di seguito riportate possono essere utilizzate dal Cliente per avere una chiara panoramica dei gruppi montati sulla macchina, e per fornire alla ditta costruttrice, la descrizione precisa del pezzo. 5.2 Come ordinare le parti di ricambio Per i ricambi delle tavole seguenti è opportuno specificare quanto segue: 1. 2. 3. 4. 5. Tipo e matricola Anno di costruzione Tensione nominale Corrente nominale Corrente di breve durata CODICE DESCRIZIONE MARCA 3c Contatto fisso sezionatore Piatto CU 3d Contatto fisso sezionatore Molla 4b Contatto mobile sezionatore Piatto CU 5d Contatto fisso sezionatore di terra Piatto CU 5b Contatto mobile sezionatore di terra Piatto CU 5c Contatto mobile sezionatore di terra Molla ∆ Per tutti gli altri particolari e componenti del sezionature non elencati, fare riferimento ai codici assegnati sulle tavole di disegno raccolte nell’allegato numero 1. Manuale uso e manutenzione : sezionatore orizzontali STC (T) 26 ______________________________________________________________________________________________ 6. Appendice L'appendice è dedicata alla raccolta degli schemi degli impianti presenti sulla macchina e dei disegni di riferimento. In questa sezione verrà raccolta anche la documentazione relativa ai componenti installati sulla macchina cui si rimanda nel corso della lettura del presente manuale. 6.1 Schema impianto elettrico Per quanto riguarda lo schema elettrico rimandiamo l'operatore alla consultazione dell'allegato libretto. 6.2 Allegati complementari La seguente documentazione, necessaria per una corretta installazione di un sezionatore tripolare, deve considerarsi parte integrante del presente fascicolo di istruzioni 1. Disegno d’insieme del sezionatore. 2. Disegno d’insieme del meccanismo di manovra (caratterizzato dalla sigla CR ….. o CM ….. in funzione del tipo di macchina); 3. Schema elettrico del meccanismo di manovra (caratterizzato dalla sigla SCR …. Per i sezionatori con comando a motore ed SCM per i sezionatori a comando manuale); 4. Elenco dettagliato dei componenti elettrici (valido come lista delle parti di ricambio del meccanismo di manovra). Quanto sopra (fascicolo ed allegati) verrà fornito in duplice copia a corredo di ciascun sezionatore. Codifica interna del documento: 805roc00.doc Data di produzione: Aprile 1998 Numero di revisione: 01 Data dell'ultima revisione: Aprile 1998 Spazio per timbro del mandatario: Indirizzo del costruttore: Sede: Via Piave, 80 53048 SINALUNGA (SI) (ITALIA) Tel.0577/679177 - 679247 Fax 0577 / 67741 e-mail: [email protected]
